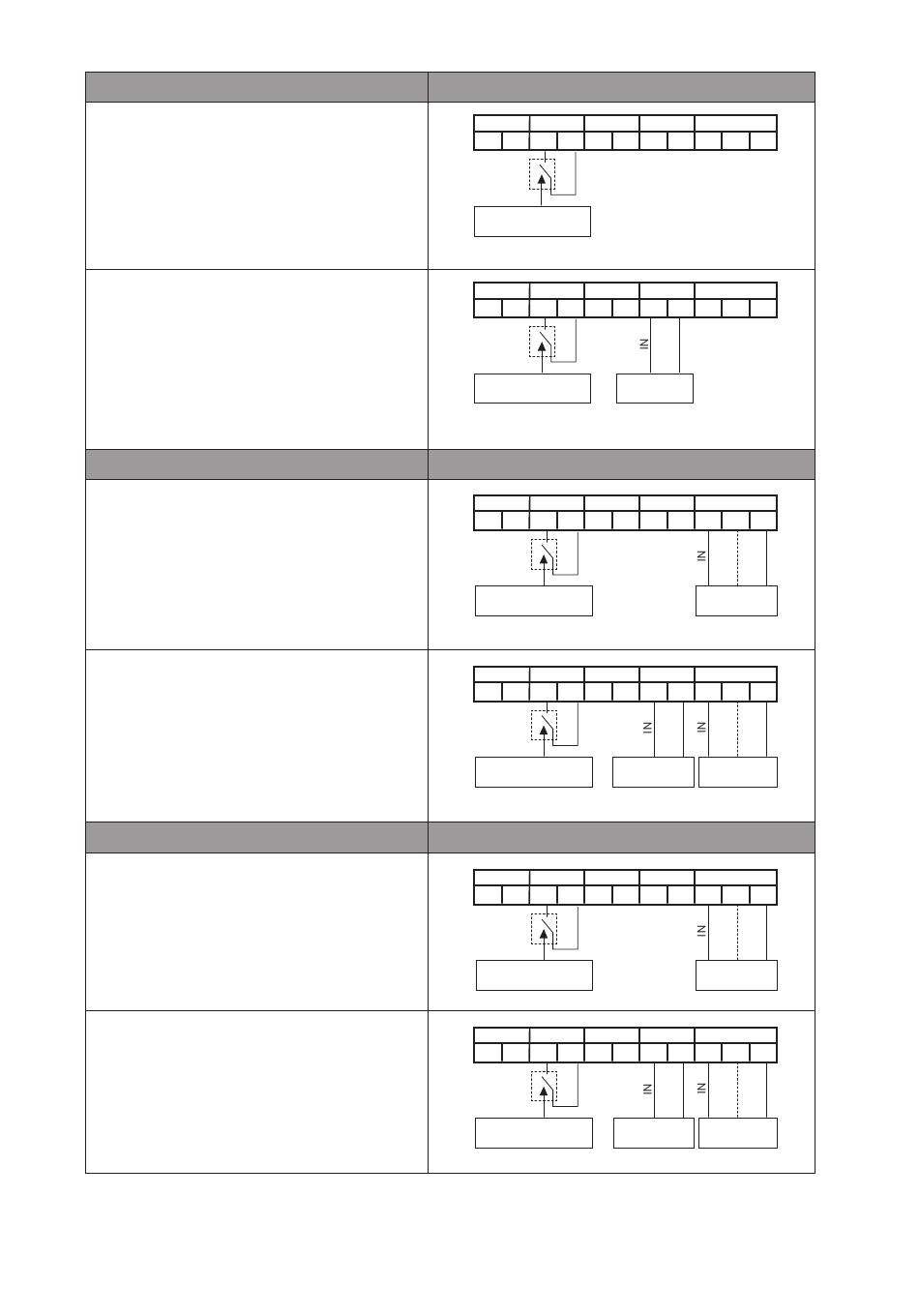

Aansluiting "snelheidsregeling"
Frequentie handmatig instellen:
Frequentie instellen met externe regelaar:
Aansluiting "constante druk"
Geregeld via een druksensor:
• 2 draden ( [20 mA/10 V] / +24 V )
• 3 draden ( [20 mA/10 V] / 0V / +24 V )
en instelpunt door de pulsgever
Geregeld via een druksensor:
• 2 draden ( [20 mA/10 V] / +24 V )
• 3 draden ( [20 mA/10 V] / 0V / +24 V )
en instelpunt door de externe instelwaarde
Aansluiting "PID-regeling"
Regeling via een sensor (temperatuur, debiet...):
• 2 draden ( [20 mA/10 V] / +24 V )
• 3 draden ( [20 mA/10 V] / 0V / +24 V )
en instelpunt door de pulsgever
Regeling via een sensor (temperatuur, debiet...):
• 2 draden ( [20 mA/10 V] / +24 V )
• 3 draden ( [20 mA/10 V] / 0V / +24 V )
en instelpunt door de externe instelwaarde
WILO SE 03/2013
Aansluiting van ingangen/uitgangen
aux
ext.off MP
1 2 3 4 5
Afstandsbediening
aux ext.off MP
1 2 3 4 5
Afstandsbediening
ext.off
aux MP
1 2 3 4 5
Afstandsbediening
ext.off
aux MP
1 2 3 4 5
Afstandsbediening
ext.off
aux MP
1 2 3 4 5
Afstandsbediening
ext.off
aux MP
1 2 3 4 5
Afstandsbediening
20mA/10 DDS
6 7 8 9 10 11
20mA/10 DDS
6 7 8 9 10 11
externe
instelwaarde
20mA/10 DDS
6 7 8 9 10 11
druksensor
20mA/10 DDS
6 7 8 9 10 11
externe
druksensor
instelwaarde
20mA/10 DDS
6 7 8 9 10 11
druksensor
20mA/10 DDS
6 7 8 9 10 11
externe
druksensor
instelwaarde
