Installation électrique
5
Schémas de raccordement

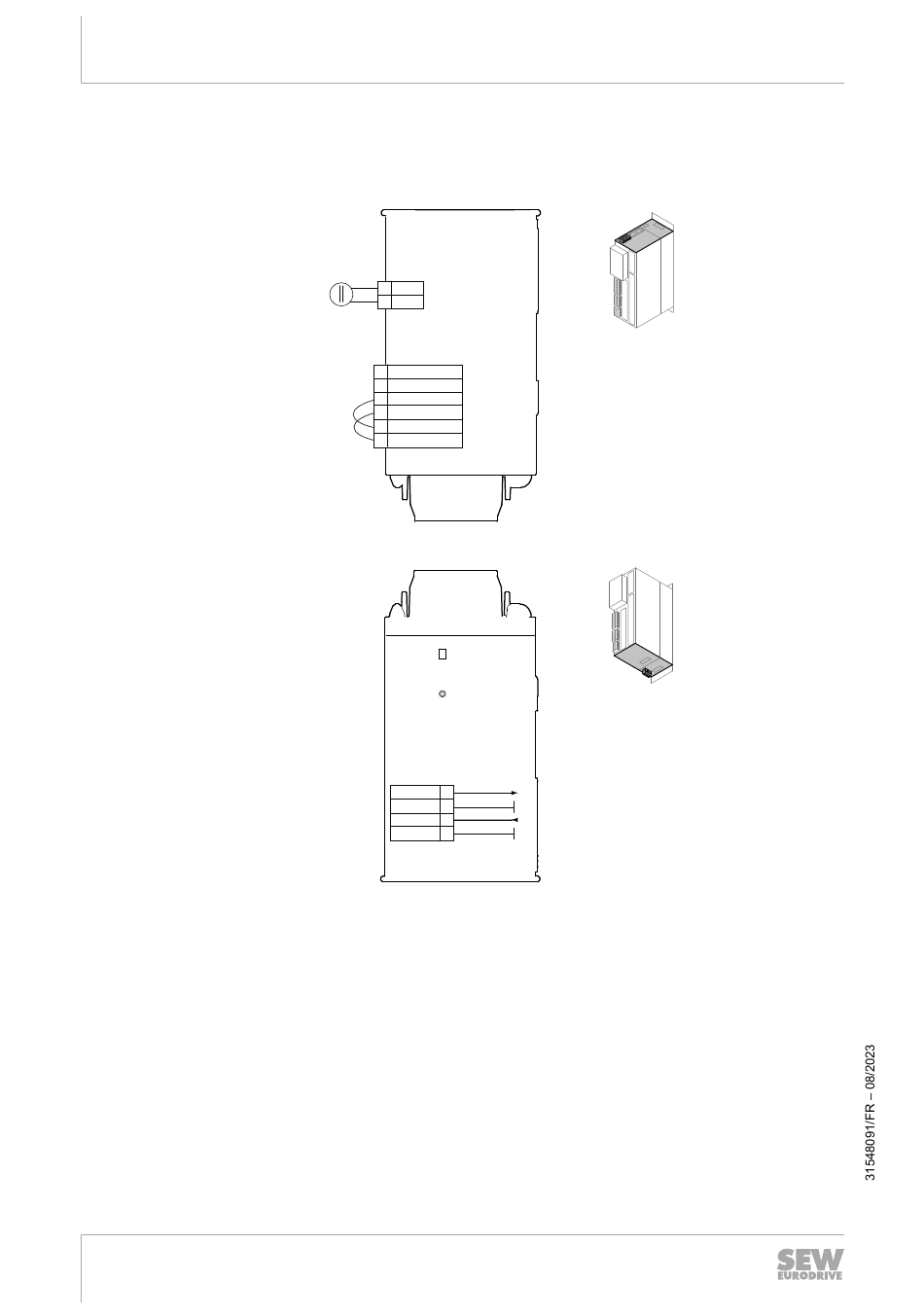

Électronique de commande, surface supérieure et inférieure
88
Notice d'exploitation – MOVITRAC
L'affectation des bornes pour signaux de commande et les raccordements figurent au
chapitre "Affectation des bornes" > "Appareil de base" (→ 2 74).
X5
DC 24 V
+
24 V
GND
-
1
F_STO_P
F_STO_M
2
3
F_STO_P
4
F_STO_M
5
VO24_STO
6 GND
DB0/DB00
GND
X10
TF1
GND
X5
Tension d'alimentation 24 V
X6
Raccordement coupure de sécurité (STO)
Avec options de sécurité CSB et CSL montées, X6 est sans fonction.
X10
Raccordement commande de frein et surveillance de la température moteur
X16
Raccordement intégration moteur digitale (uniquement pour la variante ../DI/..)
X18
Raccordement codeur EI7C-FS (uniquement pour la variante ../CSL/..)
®
advanced
X6
X18
X16
Commande de frein
Potentiel de référence
Mesure de la température du moteur
Potentiel de référence
