4.9.3

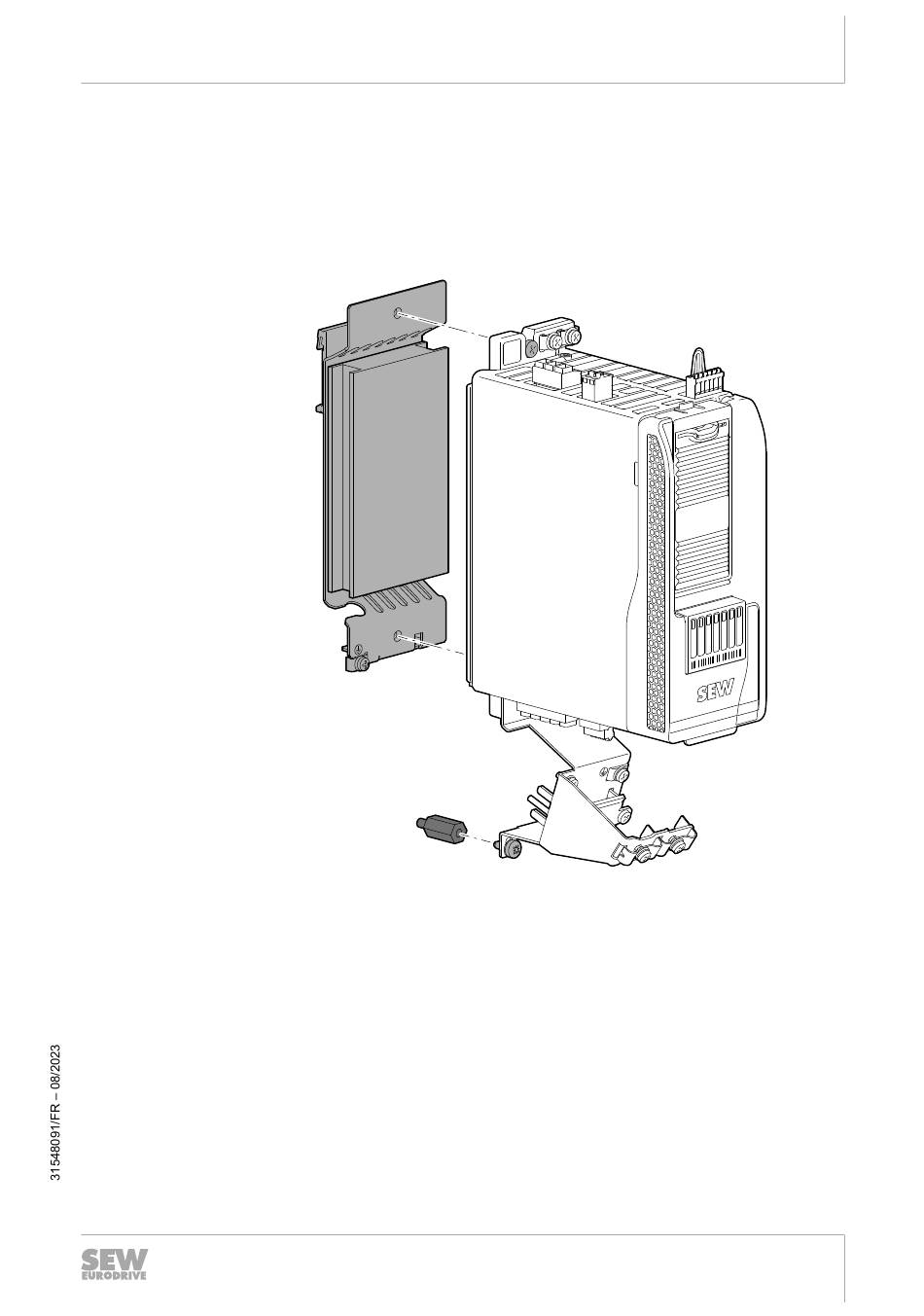

Montage des résistances de freinage avec tôle support CLH51A et CLH61A
Tenir compte des remarques suivantes.
•
•
•
4.10
Montage de la self réseau
Tenir compte des remarques suivantes.
•
•
Lors du montage, veiller à ne coincer aucun fil de raccordement.
Pour monter le variateur de vitesse et la tôle support dans l'armoire de commande,
utiliser les boulons fournis.
Les positions de perçage des boulons de fixation sont indiquées dans les cotes.
Monter la self réseau à proximité immédiate du variateur en respectant les déga-
gements pour la circulation de l'air de refroidissement. La self réseau ne doit pas
être chauffée par l'air évacué par le variateur.
Monter la self réseau avant le filtre réseau.
Installation mécanique
Montage de la self réseau
Notice d'exploitation – MOVITRAC
4
42323330443
35
®
advanced
