Installation mécanique
4
Montage des variateurs des tailles 0S et 0L
4.4
Montage des variateurs des tailles 0S et 0L
22
Notice d'exploitation – MOVITRAC
Procéder comme suit.
[2]
[1]

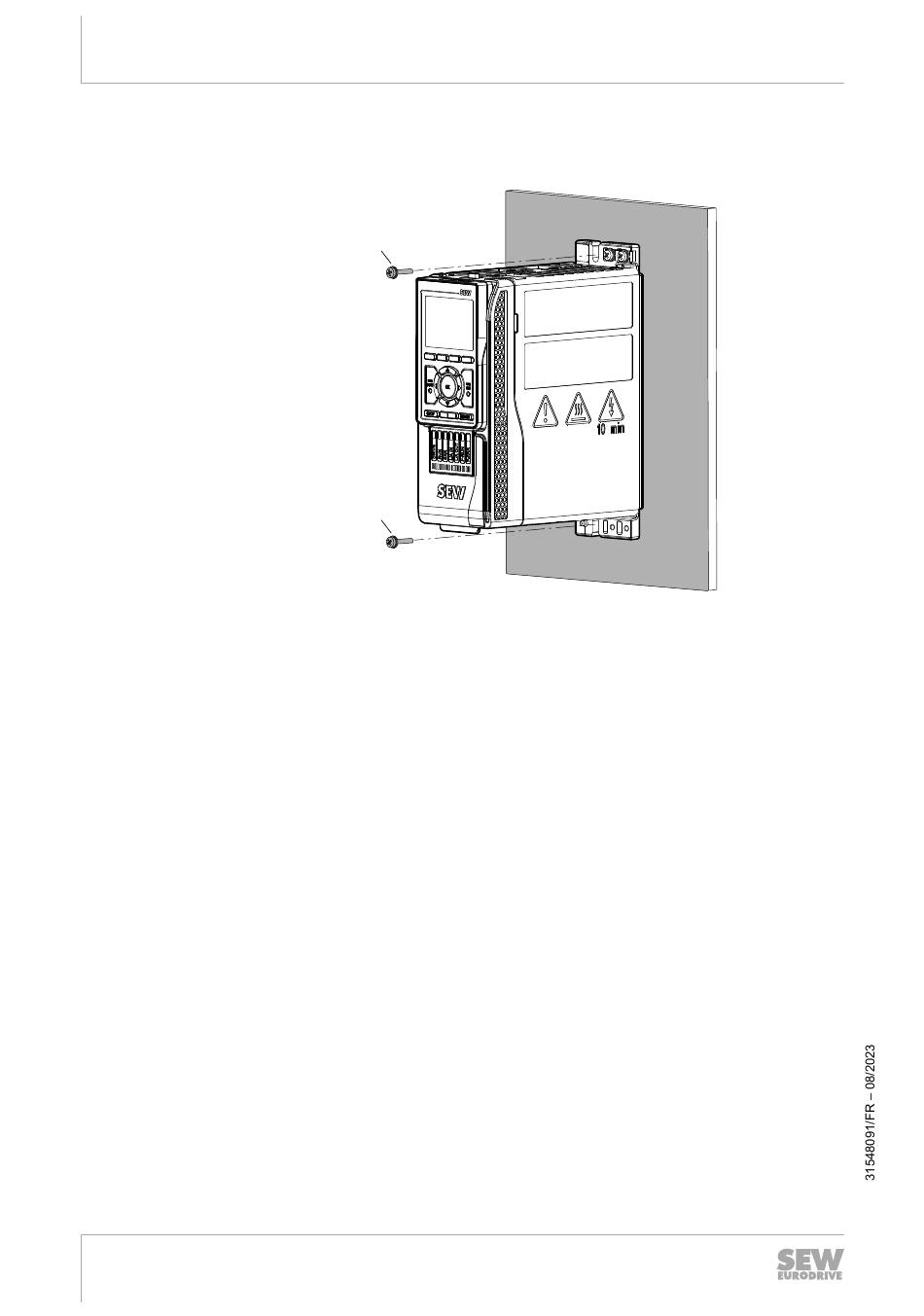

La vis de fixation [1] est insérée dans le perçage préparé de la plaque de montage de
l'armoire de commande, mais pas serrée.
1. Placer le variateur de vitesse par le haut sur la vis de fixation [1] par le trou oblong
de sa plaque support.
2. Pousser le variateur vers l'arrière de sorte que la vis de fixation [2] s'emboîte dans
le trou supérieur de sa paroi arrière et dans le trou taraudé de la plaque de
montage.
3. Serrer les vis de fixation [1] et [2].
®
advanced
42881416587
