Installation électrique
5
Raccordement aux bornes de puissance
5.4

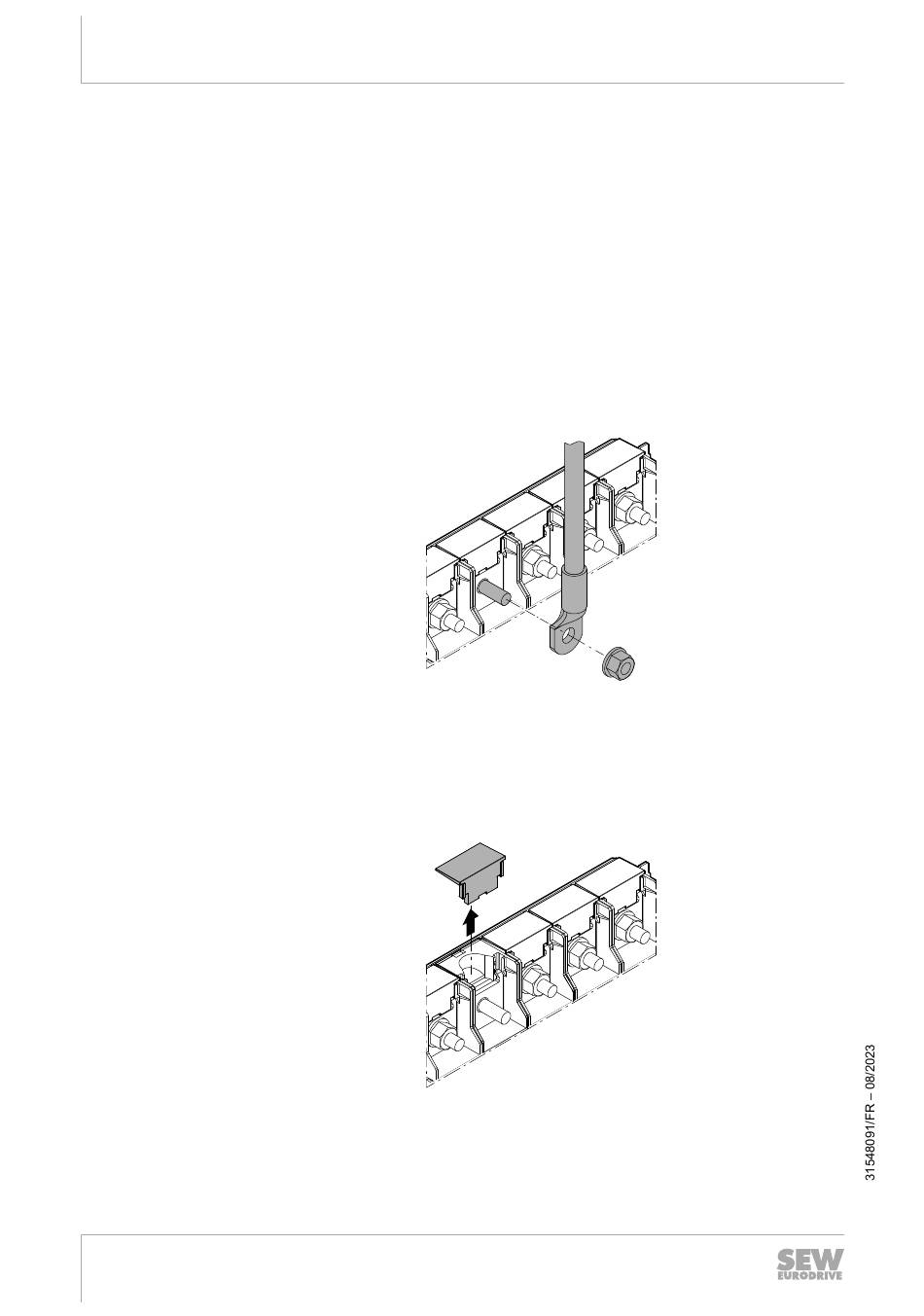

Raccordement aux bornes de puissance
5.4.1
Raccordement avec une liaison
5.4.2
Raccordement avec deux liaisons
54
Notice d'exploitation – MOVITRAC
Attention : sur les variateurs de vitesse à partir de la taille 5, l'indice de protection IP20
ne peut être atteint que si les boulons de raccordement (pour le raccordement du
réseau, du moteur, de la résistance de freinage et du circuit intermédiaire) sont proté-
gés contre le toucher à l'aide de protections en plastique (à commander en option),
voir les chapitres "Mise en place de caches en plastique pour l'indice de protection
IP20" (→ 2 55) et "Accessoires standards" du manuel produit.
Procéder comme suit.
1. Mettre en place une gaine thermorétractable sur la cosse.
2. Raccorder les liaisons. Si le raccordement est réalisé avec une liaison, le cache en
plastique du bloc de raccordement ne doit pas être retiré.
Procéder comme suit.
1. Mettre en place une gaine thermorétractable sur les cosses.
2. Retirer les caches en plastique du bloc de raccordement.
®
advanced
9007236401887627
37147149067
