La mise en route et l'arrêt du convertisseur s'effectuent via le
clavier du panneau de commande. Le signal de référence
peut être contrôlé à l'aide des touches + et –, à partir du
menu [310]. Le signal de référence peut être réglé au menu
[310] en fonction de la sélection faite au menu [369], en
utilisant les touches + et – du clavier.
Mode distant
Lorsque le convertisseur est en mode DISTANT, il est
contrôlé via les méthodes sélectionnées dans les menus
Contrôle Réf [214], Cde Mar/Arr [215] et Reset Ctrl [216].
Son statut de fonctionnement reflétera le statut et les
paramètres des commandes programmées. Ex : statut
Marche/Arrêt, et vitesse d'accélération ou de décélération
selon la valeur de référence sélectionnée dans les menus
Temps Acc [331] / Temps Déc [332].
Une fonction « Loc/Dist » est disponible au niveau des
sorties numériques ou des relais pour vérifier si le
convertisseur est en mode Local ou Distant. Le signal de la
sortie numérique ou du relais sera actif Haut si le
convertisseur est réglé sur le contrôle local, et inactif Bas en
mode distant. Voir les menus Dig Outputs [540] et Relaiss
[550].
52
Utilisation via le panneau de commande
9.2.6 Touches de fonction
Les touches de fonction permettent d'accéder aux menus
ainsi que de les programmer et de consulter leurs paramètres.

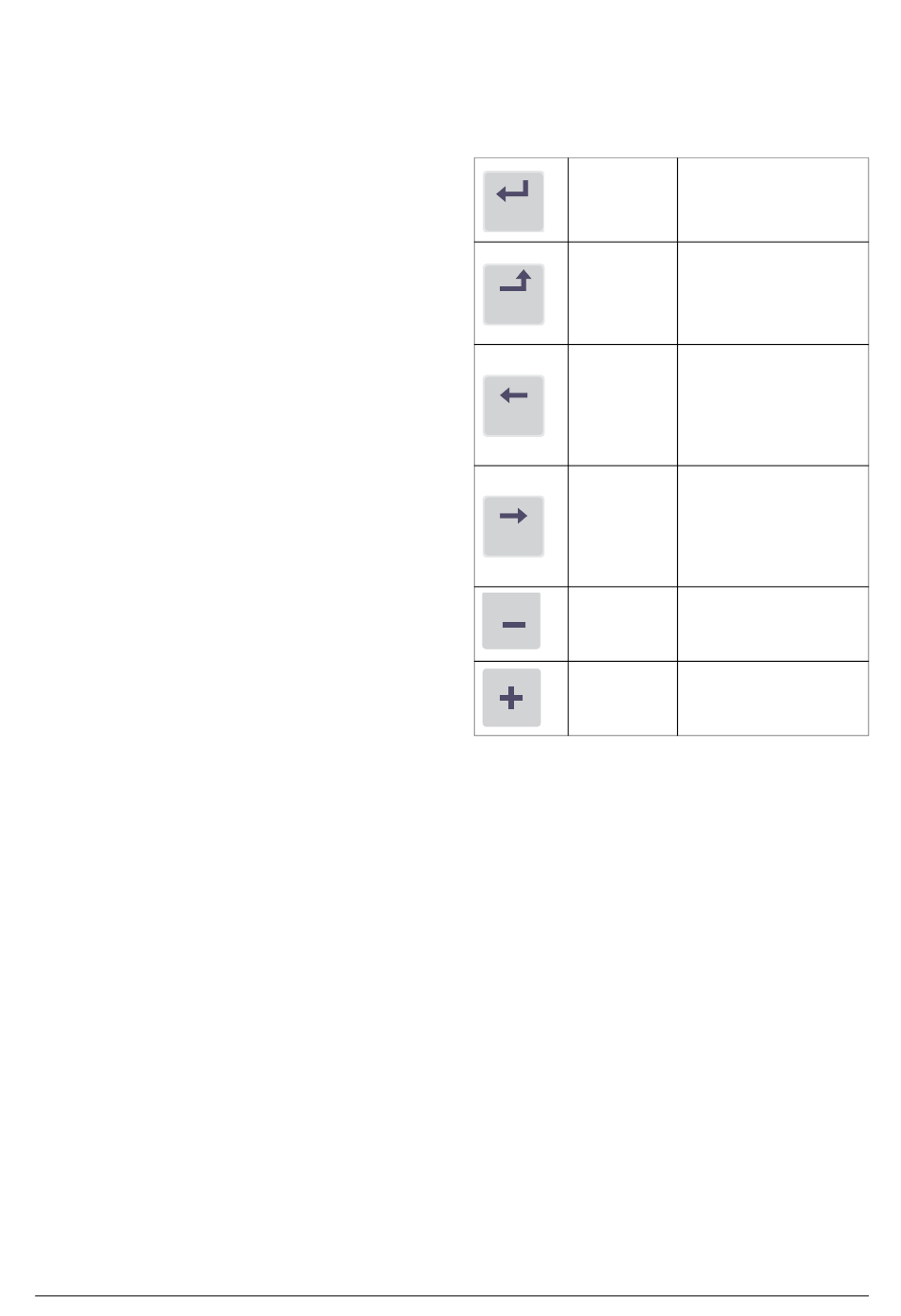

Tableau 21 Touches de fonction
Touche
ENTRÉE :
ENTER
Touche
ÉCHAPPE-
ESC
MENT :
Touche PRÉ-
CÉDENT :
PREV
PREV
Touche SUI-
VANT :
NEXT
NEXT
Touche - :
Touche + :
Fig. 55 Structure des menus
-
passer au niveau de
menu inférieur-confir-
mer la modification d'un
paramètre
-
accéder à un niveau
de menu supérieur
-
ignorer la modification
d'un paramètre, sans
confirmer
-
accéder à un menu
précédent au même
niveau
-
passer à un chiffre plus
élevé
en mode d'édition
-
passer au menu sui-
vant,
du même niveau
-
passer à un chiffre
moins élevé
en mode d'édition
-
réduire une valeur
-
modifier une sélection
-
augmenter une valeur
-
modifier une sélection
Emotron AB 01-4429-08r3
