13.8 Interface de grue option-
nelle
N° commande
590059
Interface de grue optionnelle, 230 V
590060
Interface de grue optionnelle, 24 V
Cette option est utilisée dans les applications de grue.
L'interface de grue optionnelle 2.0 est décrite dans un manuel
séparé.
13.9 Communication série et
Fieldbus (bus de terrain)
N° commande
01-3876-04
RS232/485
01-3876-05
Profibus DP
01-3876-06
DeviceNet
01-3876-09
Modbus/TCP, Ethernet
Il existe différentes cartes optionnelles pour la
communication avec le convertisseur : Il y a des options
pour la communication avec le bus de terrain et une option
de communication sérielle avec l'interface RS232 ou RS485
galvaniquement isolée.
186
Options
Description
AC
DC
Description
13.10Alimentation d'appoint
optionnelle
N° commande
Alimentation d'appoint pour installation
01-3954-00
postérieure
L'alimentation d'appoint optionnelle permet de maintenir le
système de communication opérationnel même si le secteur
triphasé n'est pas connecté. Un avantage réside dans la
possibilité de configurer le système sans secteur. Cette option
offre également un backup pour la communication en cas de
panne de courant.
La carte optionnelle d'alimentation externe est alimentée
externement en ±10% 24 V
assurée par un fusible 2 A à action lente depuis un
transformateur à isolement double. Les terminaux X1:1,
X1:2 (de tailles B, C et E à F) sont indépendantes quant à
leur polarité tension.
Les terminaux , A et B (de taille D) sont dépendent de la
polarité de tension
Les bornes X1:1 et X1:2 ( B,C et E - F) sont indépendantes
quant à leur polarité tension. Les bornes A et B (on size D)
sont dépendantes quant à leur polarité tension.

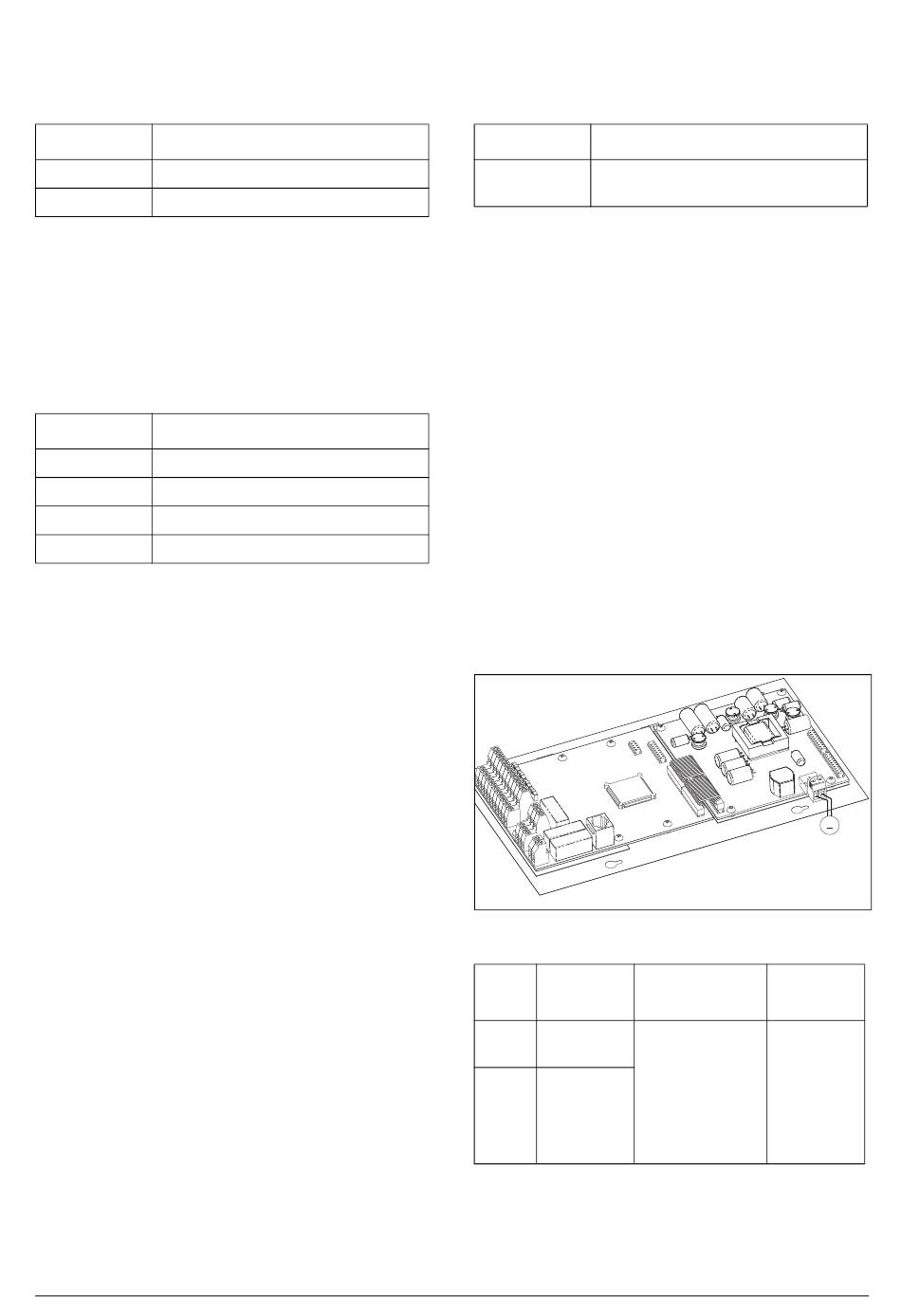

Fig. 117 Connexion de l'alimentation d'appoint optionnelle
Borne
Désignation
X1
1
Ext. supply 1
Alimentation
tension externe
autonome du
2
Ext. supply 2
variateur pour
circuits de
commande et de
communication
Description
ou V
son protection étant
DC
AC,
X1
X1:1 Borne de gauche
X1:2 Borne de droite
isolement double
Fonction
Spécification
24 VDC
±10%,
isolement
double
Emotron AB 01-4429-08r3
~
