Contrôle via le niveau
Si les entrées Marche restent à leur position, le convertisseur
démarrera immédiatement après l'émission de la commande
Réarm.
Contrôle via le front
Après l'émission de la commande Réarm, une nouvelle
commande Marche devra être appliquée pour redémarrer le
convertisseur.
Le réarmement automatique est activé si l'entrée Réarm est
active en continu. Les fonctions de réarmement automatique
sont programmées via le menu Autoréarm [250].
REMARQUE : Si les commandes d'opération sont
programmées via le clavier ou Com, le réarmement
automatique n'est pas possible.
Entrées Marche contrôlées via le niveau
Par défaut, les entrées sont réglées sur le contrôle via le
niveau. Cela signifie qu'une entrée est activée via son
maintien en position « Haute ». Cette méthode est
couramment appliquée, par exemple, si des PLC sont
utilisées pour piloter le convertisseur.
ATTENTION!
Les entrées contrôlées via le niveau NE SONT
!
PAS conformes à la Directive Machine si elles
sont directement utilisées pour démarrer et
arrêter la machine.
Les exemples développés dans ce paragraphe et le suivant
appliquent les sélections d'entrées conformément à la Fig.
43.
Arrêt
Marche D
Marche G
Autorisation
Réarm
+24 V

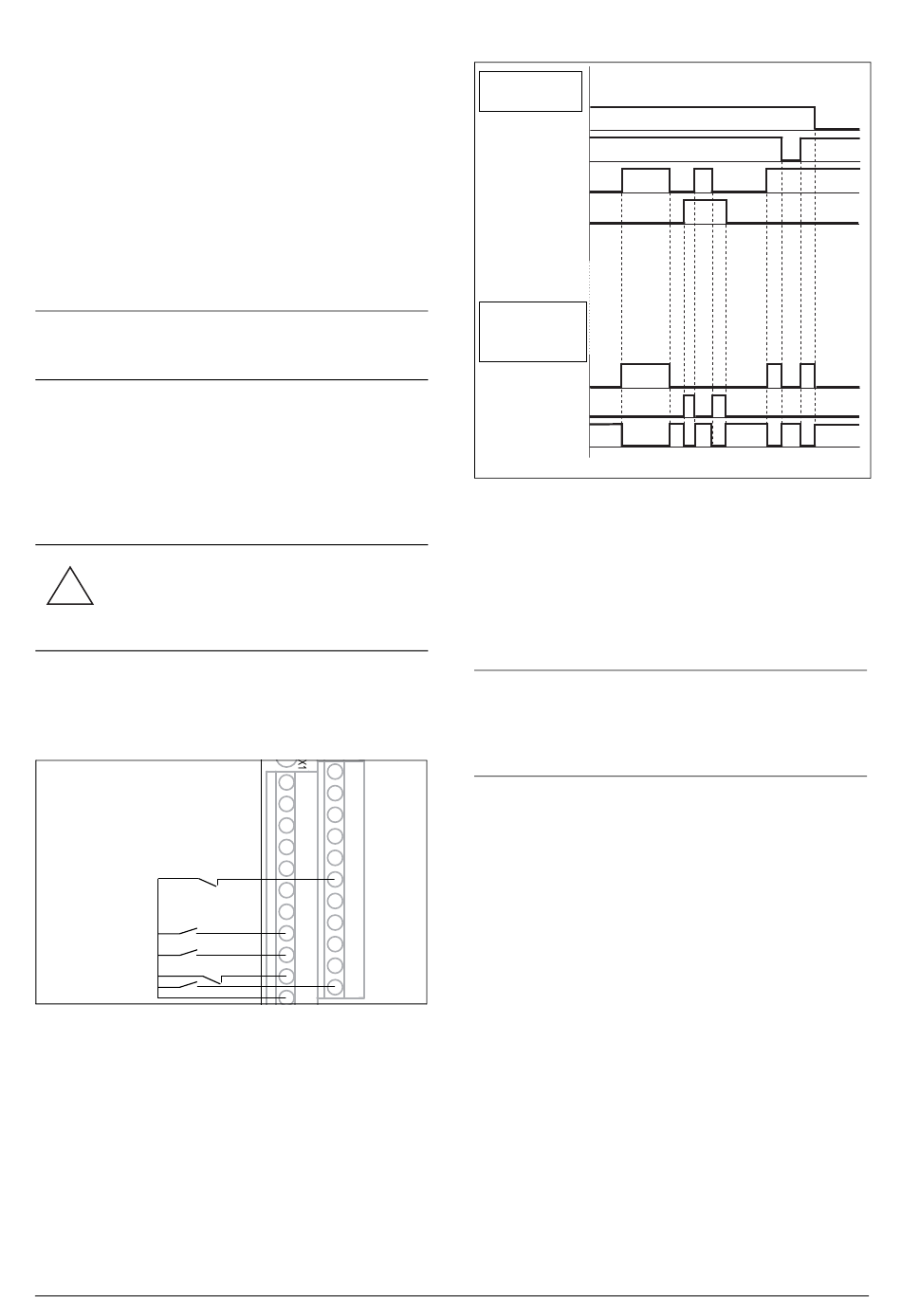

Fig. 43 Exemple de câblage pour les entrées Marche/Arrêt/
Autorisation/Réarm.
L'entrée Autorisation doit être continuellement active pour
accepter toute commande Marche droite ou Marche gauche.
Si les entrées Marche D et Marche G sont toutes deux
actives, le convertisseur s'arrêtera suivant le mode d'arrêt
sélectionné. La Fig. 44 donne un exemple de séquence
possible.
Emotron AB 01-4429-08r3
12
1
13
2
14
3
15
4
16
5
17
6
18
7
19
8
20
9
21
10
22
11
ENTREES
AUTORISATION
ARRÊT
MARCHE D
MARCHE G
SORTIE
STATUT
Rotation vers
la droite
Rotation vers
la gauche
Arrêt
Fig. 44 Statut des entrées et sorties pour le contrôle via le
niveau
Entrées Marche contrôlées via le front
Le menu [21A] Niveau/Front doit être réglé sur Front pour
activer le contrôle via le front. Cela signifie qu'une entrée est
activée par une transaction de « bas » vers « haut » ou vice
versa.
REMARQUE : Les entrées contrôlées via le front sont
conformes à la Directive Machine (voir le chapitre
Normes CEM et Directive machine) si elles sont
directement utilisées pour démarrer et arrêter la
machine.
Voir la Fig. 43. Les entrées Autorisation et Arrêt doivent être
actives en continu pour accepter toute commande de
Marche droite ou Marche gauche. Le dernier front (Marche
D ou Marche G) est valide. La Fig. 45 donne un exemple de
séquence possible.
Principales fonctionnalités
(06-F103new_1)
