2.3
Montage en armoire
2.3.1 Refroidissement
Si le convertisseur de fréquence est installé dans une armoire,
le débit d'air généré par les ventilateurs de refroidissement
doit être pris en considération.
Tableau 5 Débits des ventilateurs de refroidissement
Châssis
Modèle VFX
B
003 - 018
C
026 – 031
C
037 - 046
D
061-074
E
090 - 175
F
210 - 250
F69
090 - 175
G
300 - 375
H
430 - 500
H69
210 - 375
I
600 - 750
I69
430 - 500
J
860 - 1000
J69
600 - 650
K
1200 - 1500
K69
750 - 1000
REMARQUE : Pour les modèles 860 à 1500, le débit
requis de ventilation doit être reparti de façon égale
entre les deux armoires.
Emotron AB 01-4429-08r3
3
Débit [m
/heure]
75
120
170
170
510
800
1020
1600
2400
3200
4800

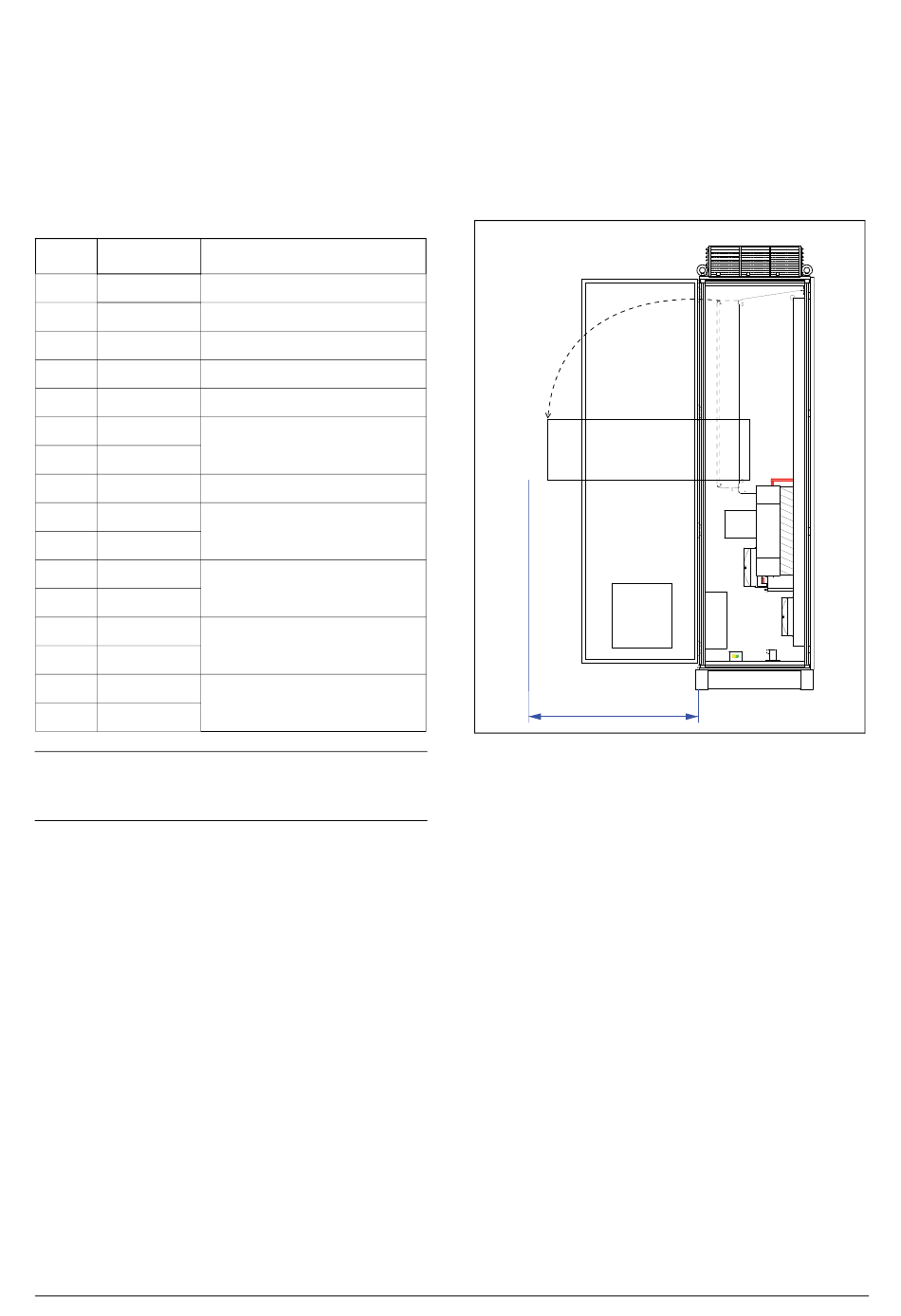

2.3.2 Espace libre recommandé
devant l'armoire
Tous les convertisseurs CA montés dans une armoire se
présentent dans des modules appelés PEBB. Ces PEBB
peuvent être déployés pour être remplacés. À l'avenir, pour
être en mesure de retirer un PEBB, nous recommandons
1,30 mètre d'espace libre devant de l'armoire, voir Fig. 14.
1300
Fig. 14 Espace libre recommandé devant le convertisseur CA
monté dans une armoire
L
A
T T
R I
L
A
T T
R I
L
T T
A
R I
A
L
T T
R I
L
A
T T
R I
L
A
T T
R I
3
M
Z
N
3
N
P
Montage
