3.
Installation
Le mode d'installation décrit dans ce chapitre est conforme
aux normes CEM ainsi qu'à la Directive Machine.
Sélectionner le type de câble et le blindage conformément
aux spécifications CEM valables pour l'environnement du
convertisseur.
3.1
Avant l'installation
Consulter la liste de contrôle suivante et préparer
l'application avant de procéder à l'installation.
• Commande locale ou à distance
• Long câbles moteur (>100 m), voir section Longs câbles
moteur, page 22.
• Moteurs en parallèle, voir le menu [Mode entraînement
[213] ].
• Fonctions.
• Format de convertisseur proportionnel au moteur/à
l'application.
• Monter les éventuelles cartes optionnelles, fournies sépa-
rément, selon les instructions de leur manuel.
Si le convertisseur est entreposé temporairement avant d'être
connecté, vérifier les conditions environnementales requises
dans les caractéristiques techniques. Si le convertisseur est
déplacé d'une salle froide (stockage) vers son lieu
d'installation définitif, de la condensation peut apparaître.
Laisser le convertisseur s'acclimater et attendre que toute
trace visible de condensation se soit évaporée avant de
connecter l'alimentation secteur.
Emotron AB 01-4429-08r3
3.2
Connexion des câbles pour
003 et 074
3.2.1 Câbles d'alimentation
Dimensionner les câbles d'alimentation et de moteur
conformément aux réglementations locales. Ils doivent
pouvoir transporter le courant de charge du convertisseur.
Recommandations pour le choix de
câbles secteur
• Il n'est pas nécessaire d'utiliser des câbles blindés pour
satisfaire aux exigences CEM.
• Utiliser des câbles thermorésistants, au moins +60C.
• Dimensions des câbles et fusibles en conformité avec
règlements locaux et courant de sortie nominal du
moteur. Voir le Tableau 48, page 199.
• La nappe de connexion – voir fig. 22 – est uniquement
nécessaire si la platine de montage est peinte. Tous les
convertisseurs ont l'arrière non peint et conviennent
donc pour un montage sur une platine non peinte.
Connecter les câbles d'alimentation conformément fig. 19
ou 20. Le convertisseur est équipé en standard d'un filtre
d'alimentation RFI conforme à la deuxième norme
environnementale, catégorie C3.
L3
L2
L1
PE

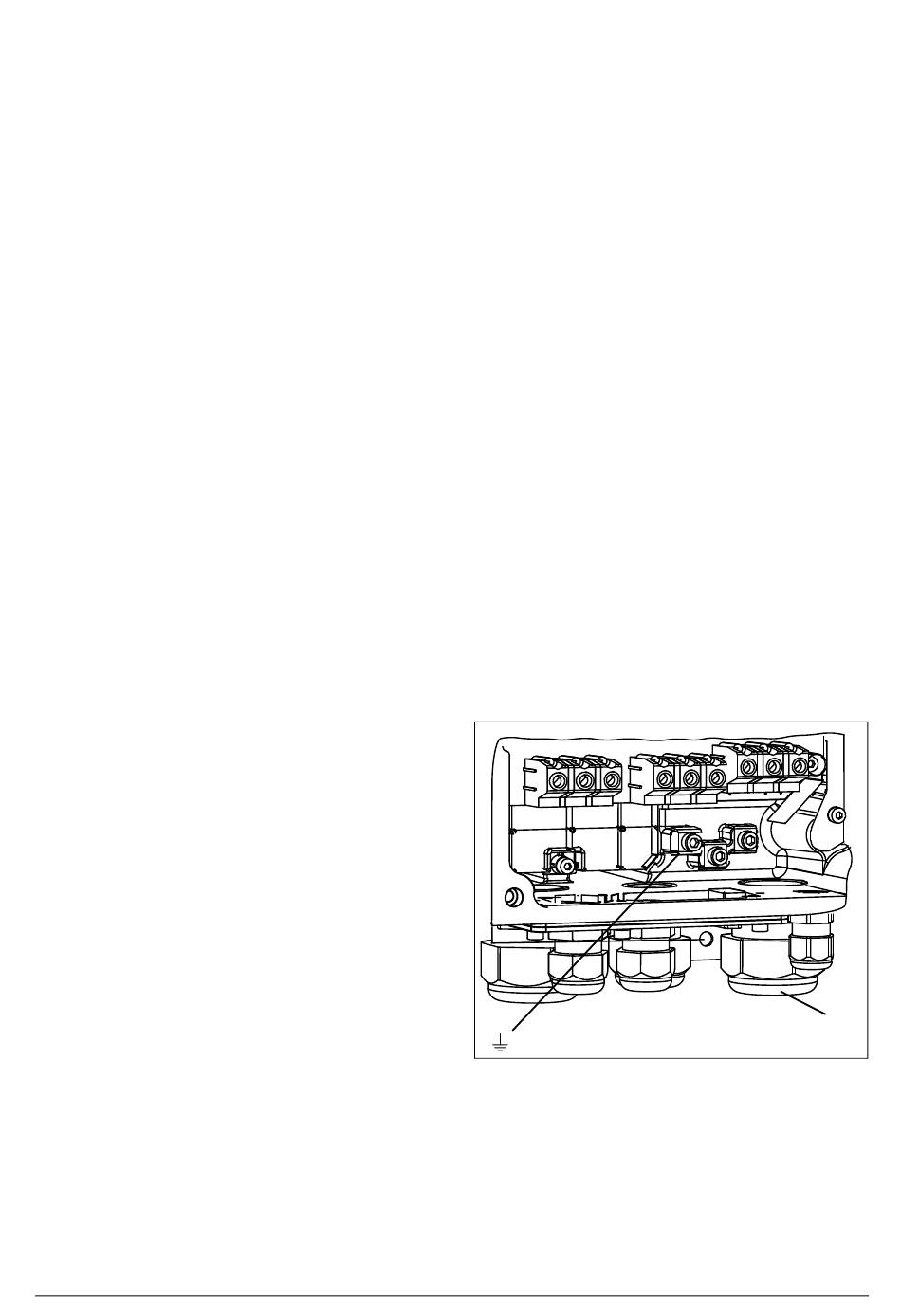

Fig. 19 Connexions de l'alimentation et du moteur, 003-018
W
V
U
R
DC-
DC+
Protection
du câble
moteur
Installation
19
