Connecter les câbles moteur
1. Enlever l'interface de câble du coffret.
2. Passer les câbles dans les presse-étoupe.
3. Dénuder le câble conformément au Tableau 8.
4. Connecter les câbles dénudés à leur borne moteur res-
pective.
5. Replacer l'interface de câblage et la fixer à l'aide des vis.
6. Serrer le presse-étoupes EMC avec un bon contact élec-
trique au blindage du câble du moteur et du hacheur de
freinage.
Pose des câbles de moteur
Maintenir les câbles de moteur aussi éloignés que possible
des autres câbles, et particulièrement des signaux de
contrôle. La distance minimale entre les câbles de moteur et
les câbles de contrôle est de 300 mm.
Éviter de placer les câbles de moteur en parallèle avec
d'autres câbles.
Les câbles d'alimentation doivent croiser les autres câbles
sous un angle de 90.
Longs câbles moteur
Si la connexion dépasse 100 m de longueur (40 m pour les
modèles 003-013), il se peut que les pics de courant
capacitifs provoquent des erreur de surintensité. Utiliser des
bobines de sortie pour prévenir ce problème. Contacter le
fournisseur afin d'obtenir des bobines appropriées.
Commutation au niveau des câbles moteur
Les commutations au niveau des câbles moteur ne sont pas
conseillées. Si elles ne peuvent être évitées (arrêt d'urgence
ou sectionneur de maintenance, par exemple), ne commuter
que lorsque le courant est nul. Si cette règle n'est pas
observée, le convertisseur peut générer une erreur
consécutive à des pics de courant.
22
Installation
3.3
Connecter les câbles
d'alimentation et de
moteur pour 090 et
modèles supérieurs
Convertisseur CAVFX48-090 et modèles supé-
rieurs, VFX69-090 et modèles
supérieurs
Pour faciliter la connexion de câbles de moteur et
d'alimentation épais au convertisseur, l'interface de câble
peut être enlevée.
Câble moteur
DC+, DC-, R (en option)
Câble d'alimentation

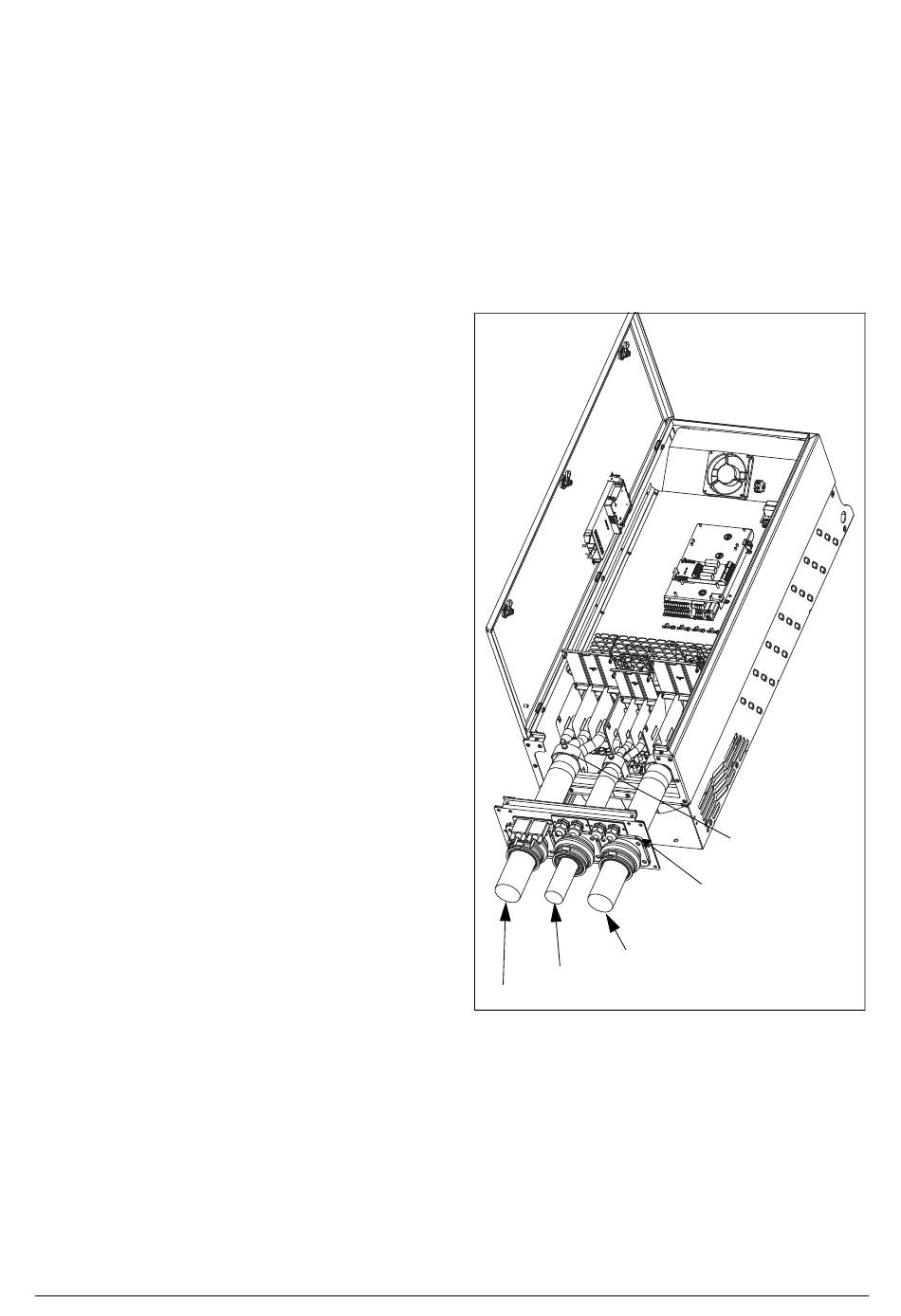

Fig. 25 Connexion des câbles d'alimentation et de moteur
1. Enlever l'interface de câble du coffret.
2. Passer les câbles dans les presse-étoupe.
3. Dénuder le câble conformément au Tableau 8.
4. Connecter les câbles dénudés à leur borne moteur res-
pective.
5. Fixer les pinces à l'emplacement approprié et serrer le
câble en établissant un bon contact électrique avec le
blindage du câble.
6. Replacer l'interface de câblage et la fixer à l'aide des vis..
Pinces pour blindage
Interface de câble
Emotron AB 01-4429-08r3
