2.3.3 Schémas de montage
R ITTAL

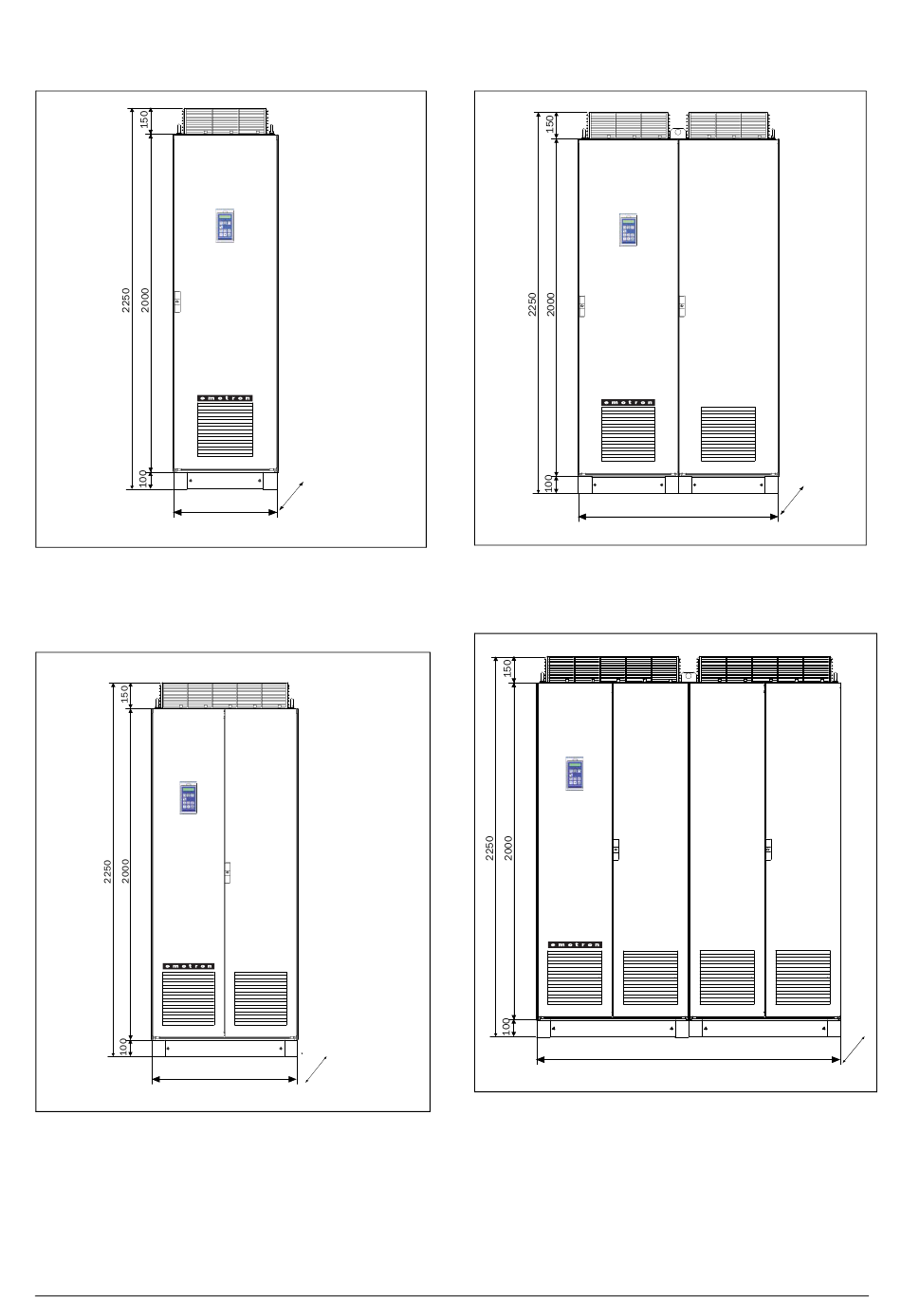

Fig. 15 VFX48: Modèles de convertisseurs 300 - 500
(G et H)
VFX69: Modèles de convertisseurs 210 - 375 (H69
R ITTA L R ITTA L
Fig. 16 VFX48: Modèles de convertisseurs 600 - 750 (I)
VFX69: Modèles de convertisseurs 430 - 500 (I69)
18 Montage
R ITTAL R ITTAL
600
600
R ITTA L R ITTA L R ITTA L
900 600
R ITTAL R ITTAL
Fig. 17 VFX48: Modèles de convertisseurs 860 - 1000 (J)
VFX69: Modèles de convertisseurs 600 - 650 (J69)
R ITTA L R ITTA L R ITTA L R ITTA L
Fig. 18 VFX48: Modèles de convertisseurs 1200 - 1500 (K)
VFX69: Modèles de convertisseurs 750 - 1000 (K69)
R ITTAL R ITTAL R ITTAL R ITTAL
600
1200
R ITTA L R ITTA L R ITTA L R ITTA L R ITTA L R ITTA L
1800
