Modèles variateur 48-300 & 69-210 et
modèles supérieurs
U
V
W
L1
sp eisung
Power supply
L2
T1
L2
Kabelabfangschiene Cable clamp rail
PEN-Schiene PEN-bus

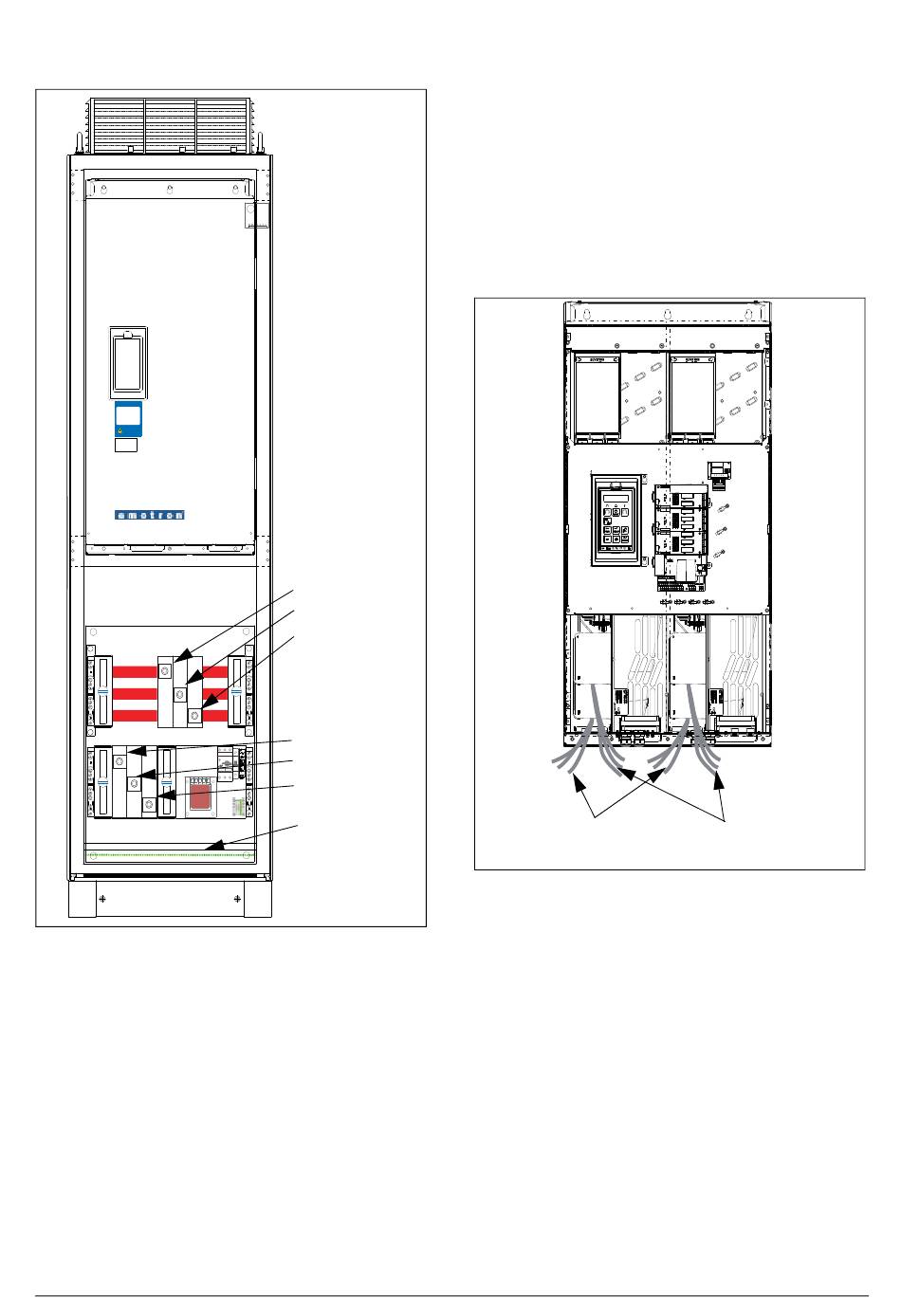

Fig. 26 Connecter les câbles moteur et les câbles d'alimentation
aux terminaux et la mise à la terre à la barre omnibus.
Les modèles de convertisseurs CA 48-300 & 69-210 et
supérieurs sont équipés de pinces de puissance pour
l'alimentation et les moteurs. Il y a une barre omnibus pour
la connexion du PE et de la mise à la terre.
Pour l'ensemble des fils à connecter, la longueur de
dénudage devrait être de 32 mm.
Emotron AB 01-4429-08r3
Connexion moteur
U
V
W
Connexion d'aliment
L1
1 L 1
3 L 2
5 L 3
1 1
COM
L2
1 1
COM
NO
1 4
NO
1 4
NC
1 2
NC
1 2
2 5 A
I
2 3
2 0
-ÜÜÜÜÜ-
0
L3
3RV1021-4DA15
A2
COIL
A1
A
COIL
A
2 T1
4 T2
6 T3
Q1 F1
K1
X3
Barre omnibus
de liaison
à la terre
3.3.1 Connexion des câbles d'alimen-
tation et moteur aux modules
IP20
Les modules Emotron IP 20 sont fournis entièrement
équipés avec les câbles montés en usine pour l'alimentation
et le moteur. La longueur des câbles est d'environ 1100 mm.
Les câbles sont marqués L1, L2, L3 pour la connexion
d'alimentation et U, V, W pour la connexion moteur.
Pour des informations détaillées sur l'utilisation des modules
IP20, veuillez contacter Emotron.
PEBB 1
(Master)
Câbles d'alimentation
L1, L2, L3
Fig. 27 Module IP20 taille G, avec 2 x 3 câbles d'alimenta-
tion et 2 x 3 câbles moteur.
PEBB 2
Câbles moteur
U, V, W
Installation
23
