AVERTISSEMENT!
Ne jamais utiliser la fonction d'arrêt de sécu-
rité pour la maintenance électrique. Celle-ci
exige que le convertisseur soit déconnecté
de la tension d'alimentation .

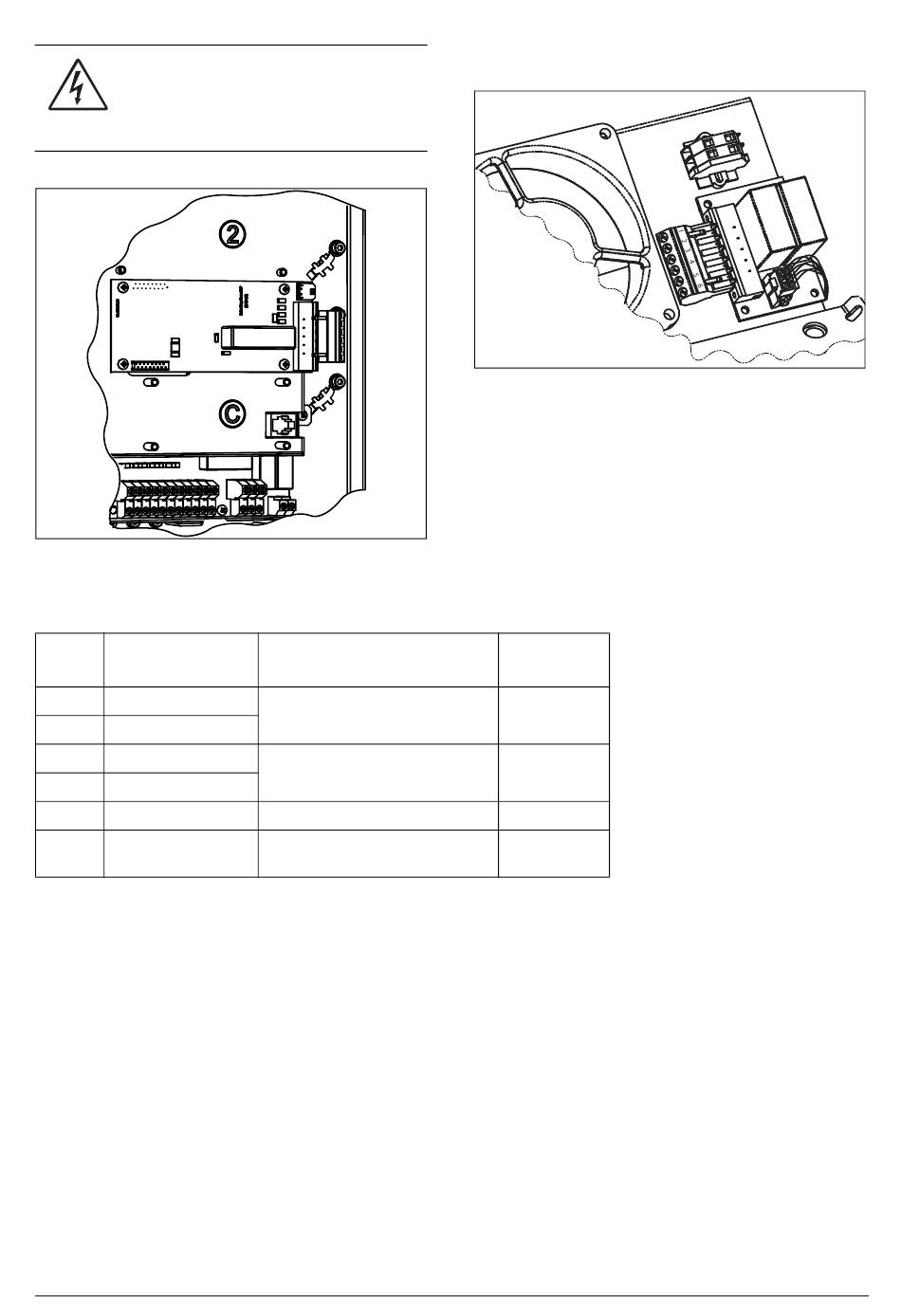

Fig. 119 Connexion de l'option d'arrêt de sécurité pour type B
et C.
Tableau 36 Spécifications de la carte optionnelle d'arrêt de sécurité
Broche
Nom
X1
1
Inhibit +
2
Inhibit -
3
NO contact Relais K2
4
P contact Relais K2
5
GND
6
+24 V CC
188
Options
6
5
4
3
2
1
Fonction
Inhibe les circuits d'entraînement
des conducteurs de puissance
Feed-back ; confirme l'activation de
l'inhibition
Mise à la terre
Tension d'alimentation pour l'entrée
Inhibition uniquement.
Fig. 120 Connexion de l'option d'arrêt de sécurité pour type E
et supérieur
Spécification
24 V CC
(20–30 V)
48 V CC/
30 V CA/2 A
+24 V CC,
50 mA
Emotron AB 01-4429-08r3
