Le contact du relais K2 de commande
du frein doit être raccordé
en série avec les autres contacts
de verrouillage
de l'équipement
qui agissent
sur le contacteur
auxiliaire
pour commander
I'excitation
de la botine du frein. l{e
pas ullllser le contact de K2 poul commander
dlractemenl
le lrein, sans passer par un contacteur
aurlllairo I
La coupure du redresseur
provoquant
la retombée
du frein est possible selon les 2 procédés
ci-dessous
:
1. Coupure
côté courant alternatif
2, Coupure
côté courant continu et
côté courant alternatif
Temps de retombée
: t1 = 20...60 mg (selon taille du frein)
Temps de retombée
: t2 = 5...18 ms (selon taille du frein)
Â
Attenllon : Pour les appllcatlons
da levage, provoquer
la retombée
du frein par coupure côté courant
continu et côté courant alternatif !

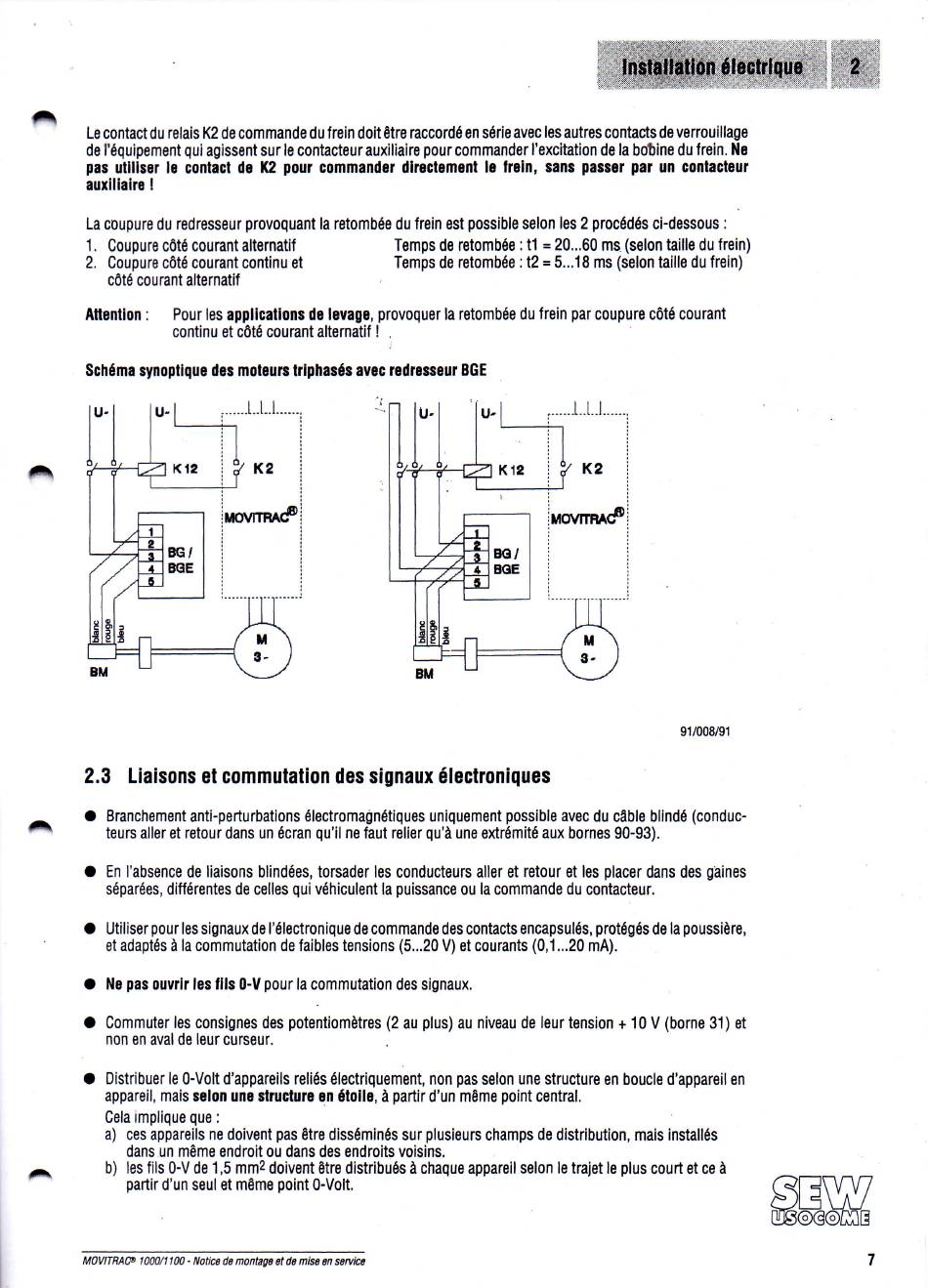

Schéma synoptlque
des motours trlphasés avec redresseur
BGE
91/008/91
2.3 Liaisons et Gommutation
des signaux électroniques
O Branchement
anti-pefturbations
électromagnétiques
uniquement
possible avec du câble blindé (conduc-
teurs aller et retour dans un écran qu'il ne faut relier qu'à une extrémité
aux bornes 90-93).
o En I'absence
de liaisons blindées,
torsader les conducteurs
aller et retour et les placer dans des gâines
séparées,
différentes
de celles qui véhiculent
la puissance
ou la commande
du contacteur.
O Utiliser pour les signaux de l'électronique
de commande
des contacts
encapsulés,
protégés
de la poussière,
et adaptés
à la commutation
de faibles tensions
(5.,.20 V) et courants
(0,1...20
mA).
Ne pas ouvrir les flls 0-V pour la commutation
des signaux.
Commuter
les consignes
des potentiomètres
(2 au plus) au niveau de leur tension + 10 V (borne 31) et
non en aval de leur curseur.
O Distribuer
le 0-Volt d'appareils
reliés électriquement,
non pas selon une structure en boucle d'appareil
en
appareil,
mais selon une structure en 6tolle, à partir d'un même point central.
Cela rmplique
que :
a) ces appareils
ne doivent pas être disséminés
sur plusieurs
champs de distribution,
mais installés
dans un même endroit ou dans des endroits voisins.
b) les fils 0-V de 1,5 mm2 doivent être distribués
à chaque appareil selon le trajet le plus court et ce à
partir d'un seul et même point O-Volt,
a
o
MoVITRACû 1 000/1 1 0O - Nùtica de montege et d6 nlse En seruice
