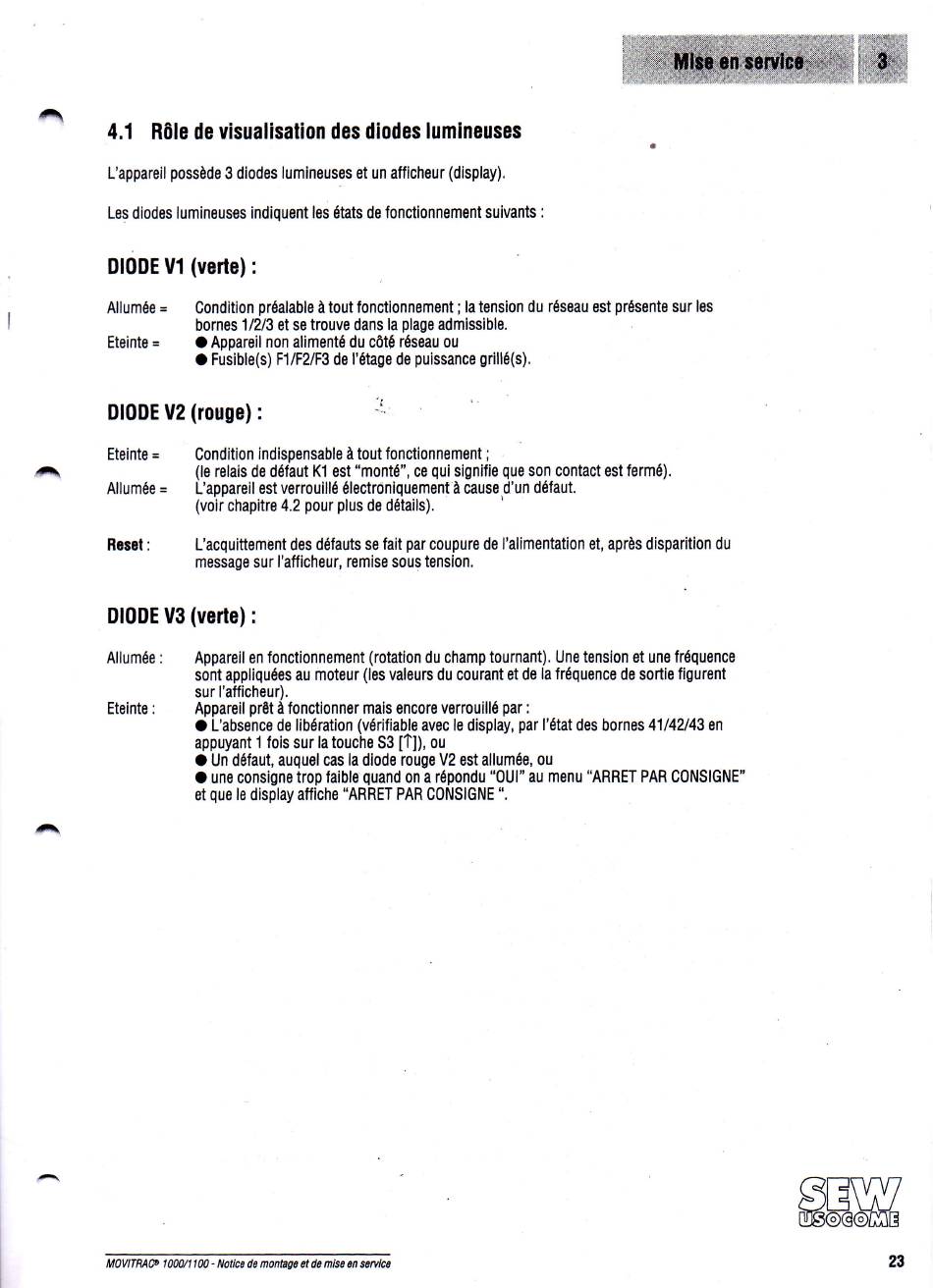

4.1 Rôle de visuallsation
des diodes lumineuses
L'appareil
possède
3 diodes lumineuses
et un afficheur
(display).
Les diodes lumineuses
indiquent
les états de fonctionnement
suivants :
DIODE Ul
Allumée =
Eteinte =
DIODE U2
Eteinte =
Allumée
=
Reset:
(verte) :
Condition
préalable
à tout fonctionnement
; la tension du réseau est présente
sur les
bornes 11213 et se trouve dans la plage admissible.
O Appareil non alimenté
du côté réseau ou
O Fusible(s)
FllF2lFg de l'étage de puissance
grillé(s).
(rouge) :
:i
Condition
indispensable
à tout fonctionnement
;
(le relais de défaut K1 est "monté", ce qui signifie que son contact est fermé).
L'appareil
est verrouillé
électr0niquement
à cause d'un défaut.
(voir chapitre 4.2 pour plus de détails).
L'acquittement
des défauts se fait par coupure de I'alimentation
et, après disparition
du
message
sur l'atficheur,
remise sous tension.
â\
^
DI0DE U3 (verte) :
Allumée : Appareil en fonctionnement
(rotation du champ tournant).
Une tension et une fréquence
sont appliquées
au moteur (les valeurs du courant et de la Îréquence
de sortie figurent
sur I'afficheur).
Eteinte :
Appareil prêt à fonctionner
mais encore venouillé par :
O L'absence
de libération
(vérifiable
avec le display, par l'état des bornes 41/42/43
en
appuyant
1 fois sur la touche 53 [1]), ou
O Un défaut, auquel cas la diode rouge V2 est allumée,
ou
O une consigne
trop faible quand on a répondu
"0U1" au menu "ARRET
PAR C0NSIGNE"
et que le display atfiche "ARRET
PAR C0NSIGNE'.
srEtr^v
fuÉo"co-h
M9VlfRA@ lA0AllM - Notice de nantaga et da nlso ên saMlce
23
