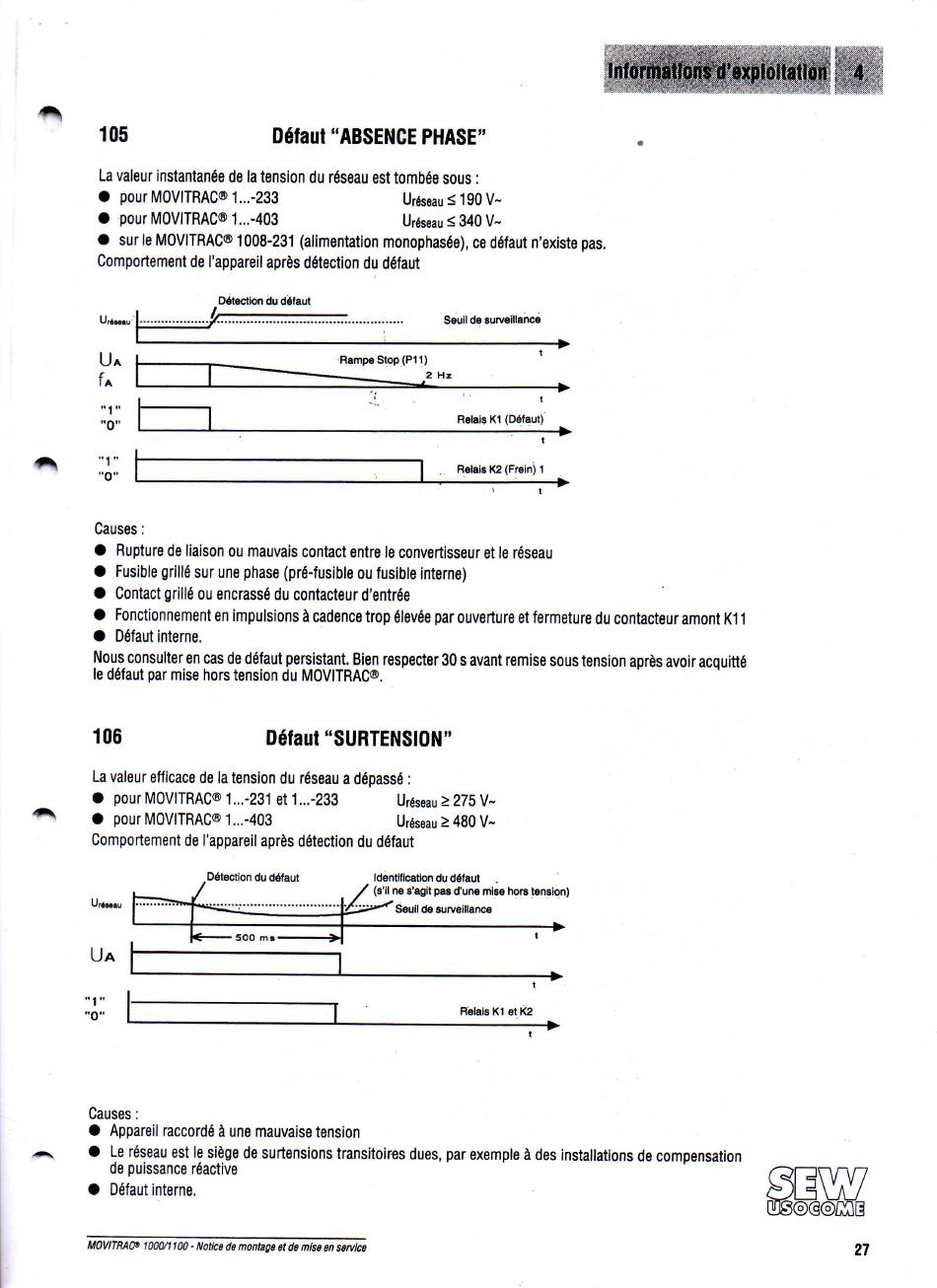

,G
105
Défaut "ABSENCE
PHASE"
La valeur instantanée
de la tension du réseau est tombée sous :
ô
o pour MOVITRAC@
1...-233
o pour MOVITRAC@
1...-403
Uréseau
s 190 V-
Uréseau
< 340 V-
Urésaau
>275V-
Uréseau
> 480 V-
o sur le MOvITRAC@
1008-231
(alimentation
monophasée),
ce défaut n'existe pas.
Comportement
de I'appareil
après détection
du défaut
Urr*
U o
I A
" 1 "
"o"
Causes:
O Rupture de liaison ou mauvais contact entre le convertisseur
et le réseau
O Fusible
grillé sur une phase (pré-fusible
0u fusible interne)
O Contact grillé ou encrassé
du contacteur
d'entrée
o Fonctionnement
en impulsions à cadence trop élevée par ouverture et lermeture du contacteur amont K11
O Défaut interne.
Nous consulter en cas de délaut pers-istqq! Bi-en respecter 30 s avant remise sous tension après avoir acquitté
le défaut par mise hors tension du MOVITRACo.
106
Défaut "SURTENS|Ol,l"
La valeur efficace de la tension du réseau a dépassé
:
O pour MOVITRAC@
1.,.-231 et 1,..-233
O pour M0VITRAC@
1...-403
Comportement
de I'appareil après détection du défaut
Détection du détaut
ldentltication du défaul
(s'il ne I'agit pas d'une mlse hors t€n8ion)
Seullde aurveillance
Causes :
O Appareil raccordé
à une mauvaise
tension
o Le réseau est le siège de surtensions
transitoires
dues, par exemple
à des installations
de compensation
de puissance
réactive
O Défaut interne.
ffiHW
Détection du défaut
Rampe Stop (Pl1)
MoVITRA@ 100A1100 - ltloilce do nontage et de nlso en sovlce
27
