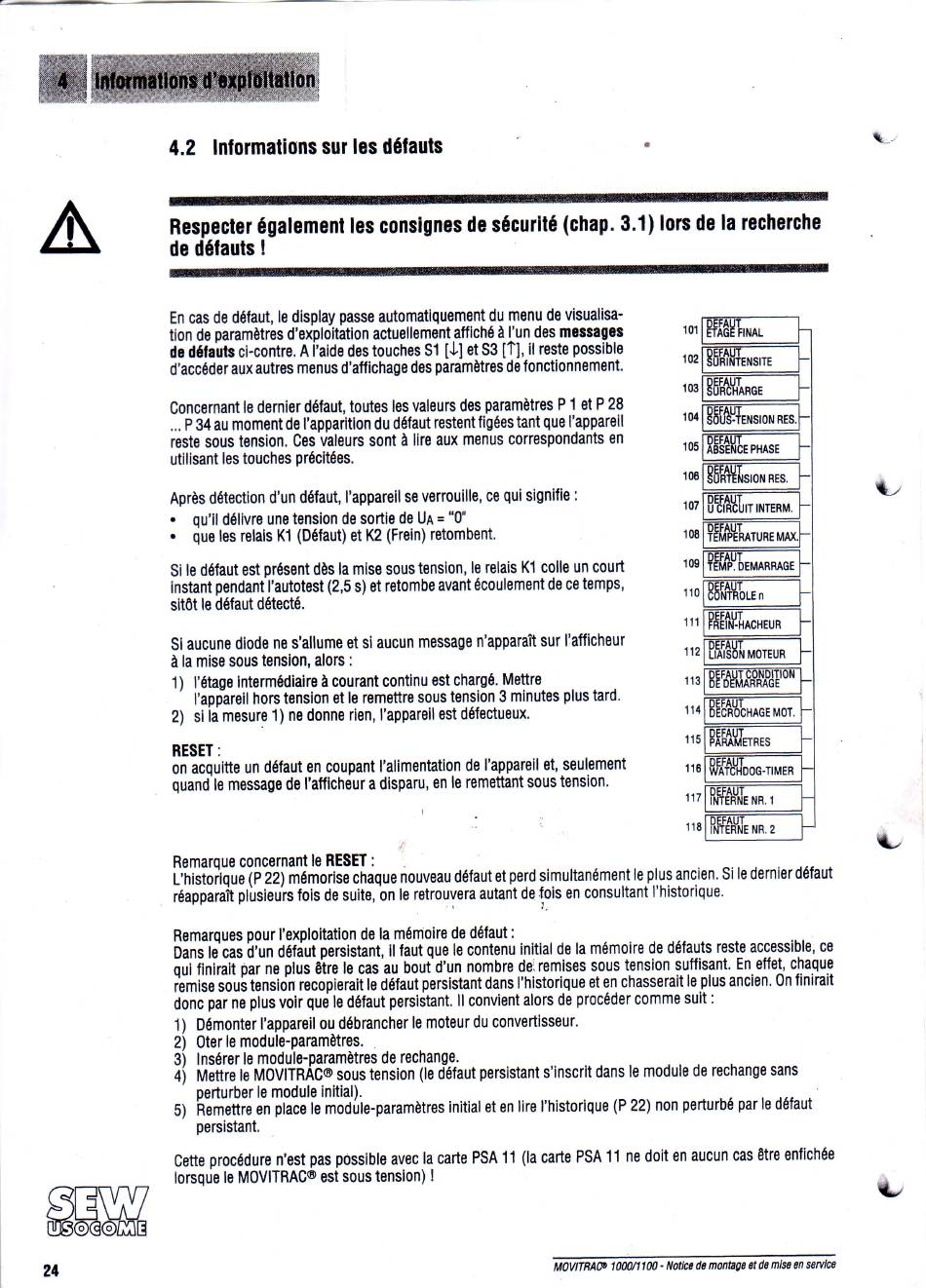

4.2 Infomations
sur les défauts
L,,
Respecter
égalemenl
les consignes
de sécurité (chap. 3.1)lors de la recherche
de défauts !
En cas de défaut, le display passe automatiquement
du menu de visualisa'
tion de paramètres
d'exploitation
actuellementaffiché
à lun des messagos
Co Oitauts ci-contre.
A i'aide des touches S1 [J] et Sg [1], il reste possible
d'accéder
aux autres menus d'atfichage
des paramètres
de fonctlonnement.
Concernant
le dernier défaut, toutes les valeurs des paramètres
P 1 et P 28
... P 34 au moment de I'apparition du défaut restent figées tant que I'appareil
reste sous tension. Ces'valeurs
sont à lire aux menus correspondants
en
utilisant les touches Précitées.
Après détection
d'un détaut, I'appareil
se verrouille,
ce qui signifie :
. qu'il délivre une tension de sortie de UA = "0"
r QUe les relais K1 (Défaut) et K2 (Frein) retombent.
Si le défaut est présent dès la mise sous tension, le relais K1 colle un cqurt
instant pendant I'autotest (2,5 s) et retombe avant écoulement
de ce temps,
sitôt le défaut détecté.
Si aucune diode ne S'allume
et si aucun message
n'appanlt sur llatficheur
à la mise sous tension, alors :
1) l'étaoe intermédiaire
à courant continu est chargé. Mettre
'
I'appireil hors tension et le remettre sous tension 3 minutes plus tard.
2) si ia mesure 1) ne donne rien, I'appareil
est défectueux.
RE$ET:
on acquitte un défaut en coupant l'alimentation
de I'appareil
et, seulement
quand'le message
de I'atficheur
a disparu, en le remettant
sous tension.
Remarque
concernant
le RESET :
L+jËËËqil ip zzl memorlse
chaque nouveau
défaut et perd simultanément
le plus ancien.
Si le dernier
délaut
réapparait
plirsieurs
lois de suite, bn le retrouvera
autant de.fois en consultant
I'historique.
Remarques
pour I'exploitation
de la mémoire de défaut :
ffi;Ë;àa hfrn Oetâut persistant,
il faut que le contenu initial de la mémoire de défauts reste accessible,
ce
àuitiniràti oàrne plus êire le cas'au bout d'un nombre delremises
sous tension sutfisant.
En effet, chaque
iJàiidsîir5iànlldniécopierâiiie
défaut persistant
dans l'historique
et en chasserait
leplus ancien' 0n finirait
OonC par ne plus voir qud le défaut persiitant.
ll convient alors de procéder
comme suit :
Démonter
I'appareil
ou débrancher
le moteur du convertisseur'
Oter le module-paramètres.
Insérer le module-paramètres
de rechange.
ifriéttre
ùnrtOViinÀCo
sous tension (le riéfaut persistant
s'inscrit dans le module de rechange
sans
perturber
le module initial).
himettie en place le modûle-paramètres
initial et en lire I'historique
(P 22) non perturbé par le défaut
persistant.
Cette procédure
n'est pas possible avec la carte PSA 11 (la carte PSA 11 ne doit en aucun cas être enfichée
lorsque le MOVITRAC@
est sous tenslon) !
t/
t10
111
112
'| 13
1 1 4
1 1 5
116
117
ari
1 )
2)
3)
4)
5)
24
MOVITBA@ lct^ul lN - Notlca do nontage et do mlso 0n gerulcî
