vl
v2
v3
aaa
MEE
sl
s2
S3
' l
frù
Â

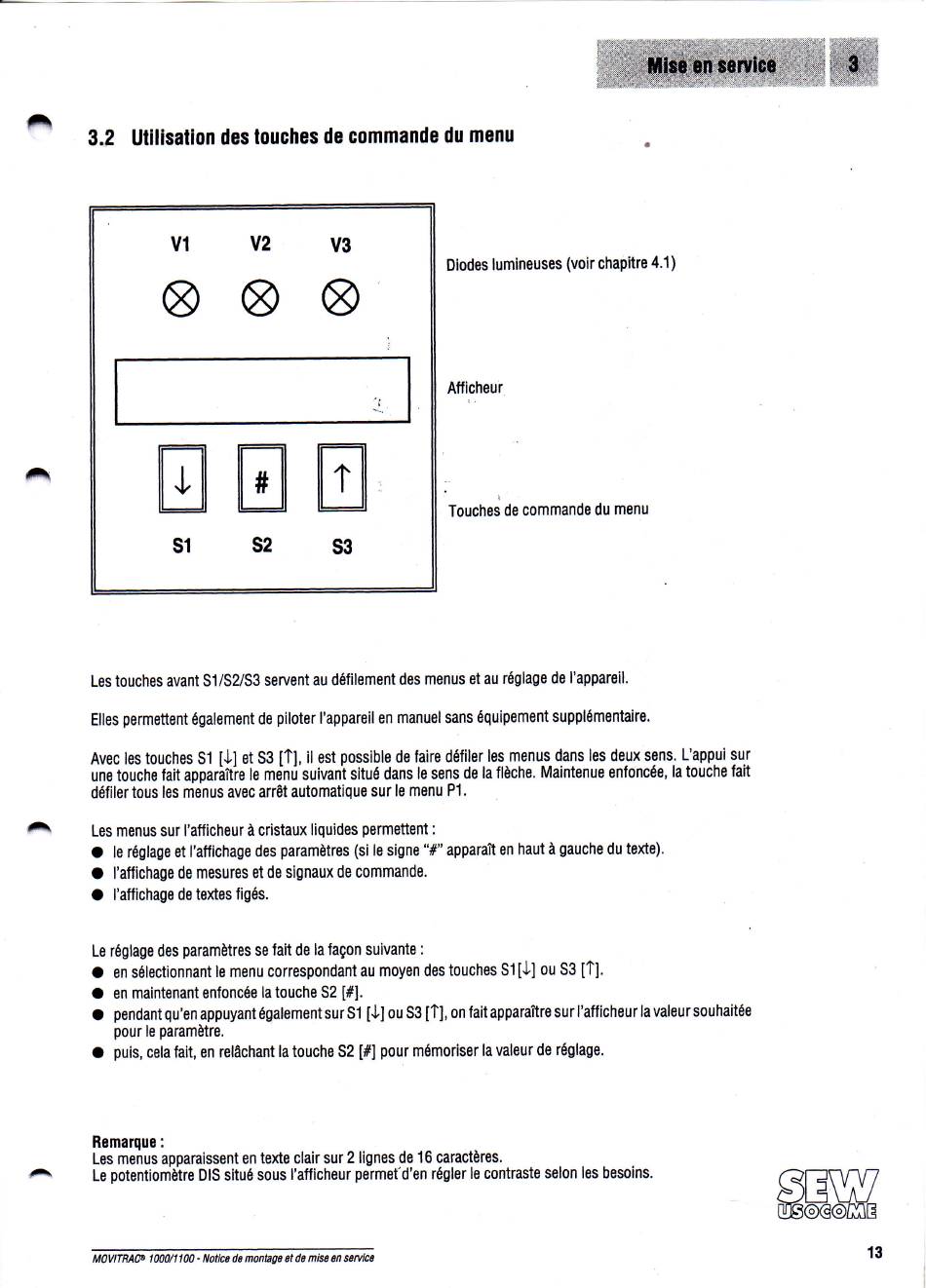

3.2 Utilisation
des louches de commande
du menu
Diodes lumineuses
(voir chapitre 4.1)
Atficheur
I
Touches de commande du menu
Les touches avant 51/S2/S3
servent au défilement
des menus et au réglage de I'appareil.
Elles permettent
également
de piloter I'appareil
en manuel sans équipement
supplémentaire.
Avec les touches 51 tJl et 53 [1], il est possible de faire défiler les menus dans les deux sens. L'app.ui
su.r
unà touche fait apparàîtie
le mdnu'suivani
situé dans le sens de la flèche. Maintenue
enfoncée,
la touche fait
défiler tous les menus avec arrêt automatique
sur le menu P1.
Les menus sur I'afficheur
à cristaux liquides permettent
:
O le réglage et I'affichage
des paramètres
(si le signe "#" apparaît
en haut à gauche du texte).
o l'affichage
de mesures
et de signaux de commande.
O I'affichage
de textes figés.
Le réglaqe des paramètres
se fait de la façon suivante :
o en sélectionnant
le menu correspondant
au moyen des touches 51[J] ou S3 t1l.
O en maintenant
enfoncée
la touche 52 [#].
O pendantqu'enappuyantégalementsurSl
tJlouSS[1],onfaitapparaîtresurl'afficheurlavaleursouhaitée
pour le paramètre.
o puis, cela fait, en relâchant
la touche 52 [#] pour mémoriser
la valeur de réglage.
Remarque:
Les menus apparaissent
en texte clair sur 2 lignes de 16 caractères'
Le potentionièire
DIS situé sous I'atficheur
permefd'en
régler le contraste
selon les besoins.
ffiFM
MoVITRAC@
100il1100 - l,lotlca de nontago et da nlse dn sarulcî
1 3
