Étape 5: Montage des poignées
(1) Retirez six vis prémontées (J10 et J11) de la poignée gauche (E1).

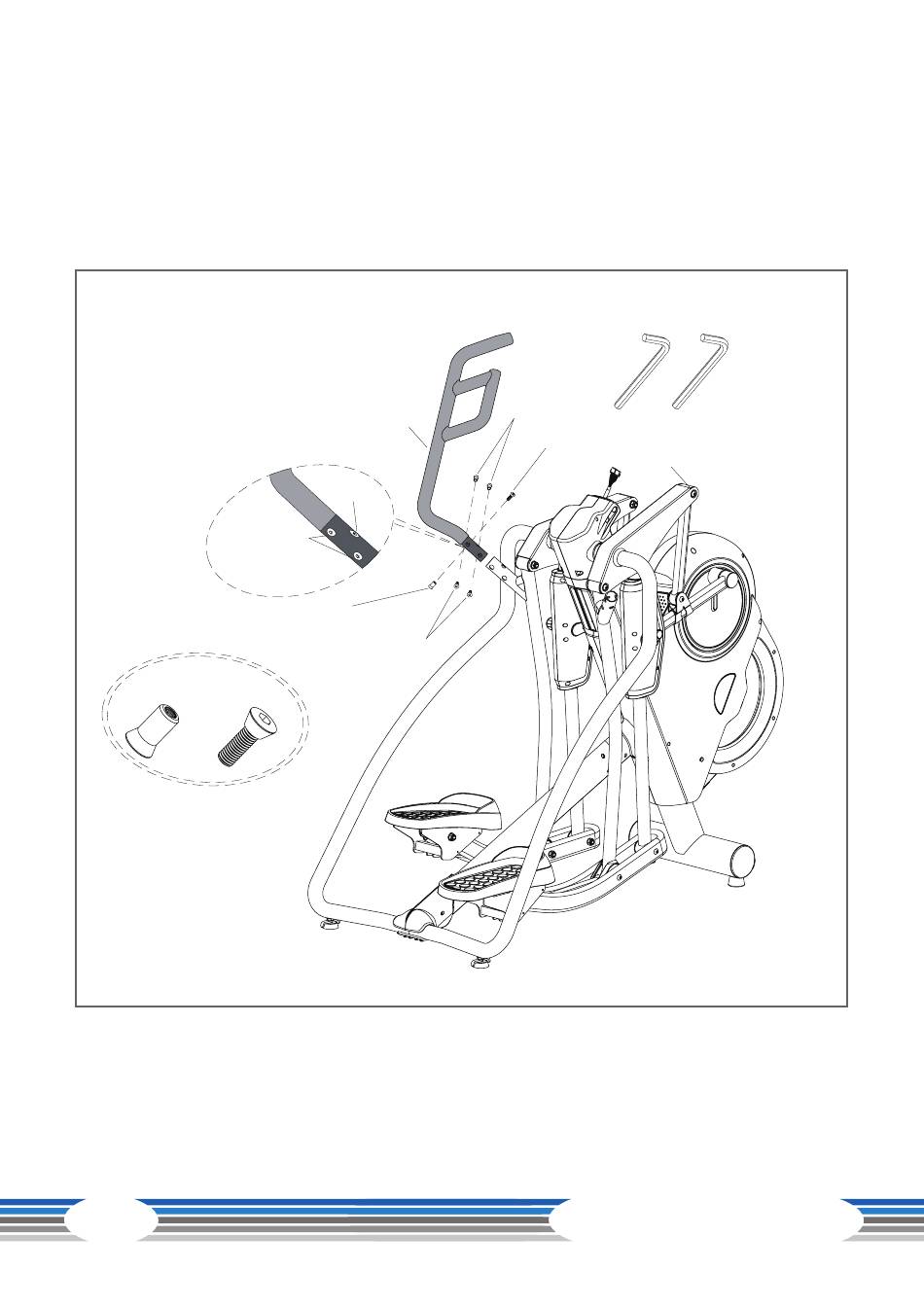

(2) Voir la vue F : positionnez la poignée gauche (E1) sur le cadre principal (A) et fixez toutes les vis
(J10 et J11) à l'aide de deux clés six pans de 6 mm.
(3) Répétez l'opération côté droit pour le montage de la poignée droite (E2).
6m/m*2
J11*6
E1
Vue F
Ansicht F
J10*6
A
J10
J10
J11*6
J10*6
J11 J10
