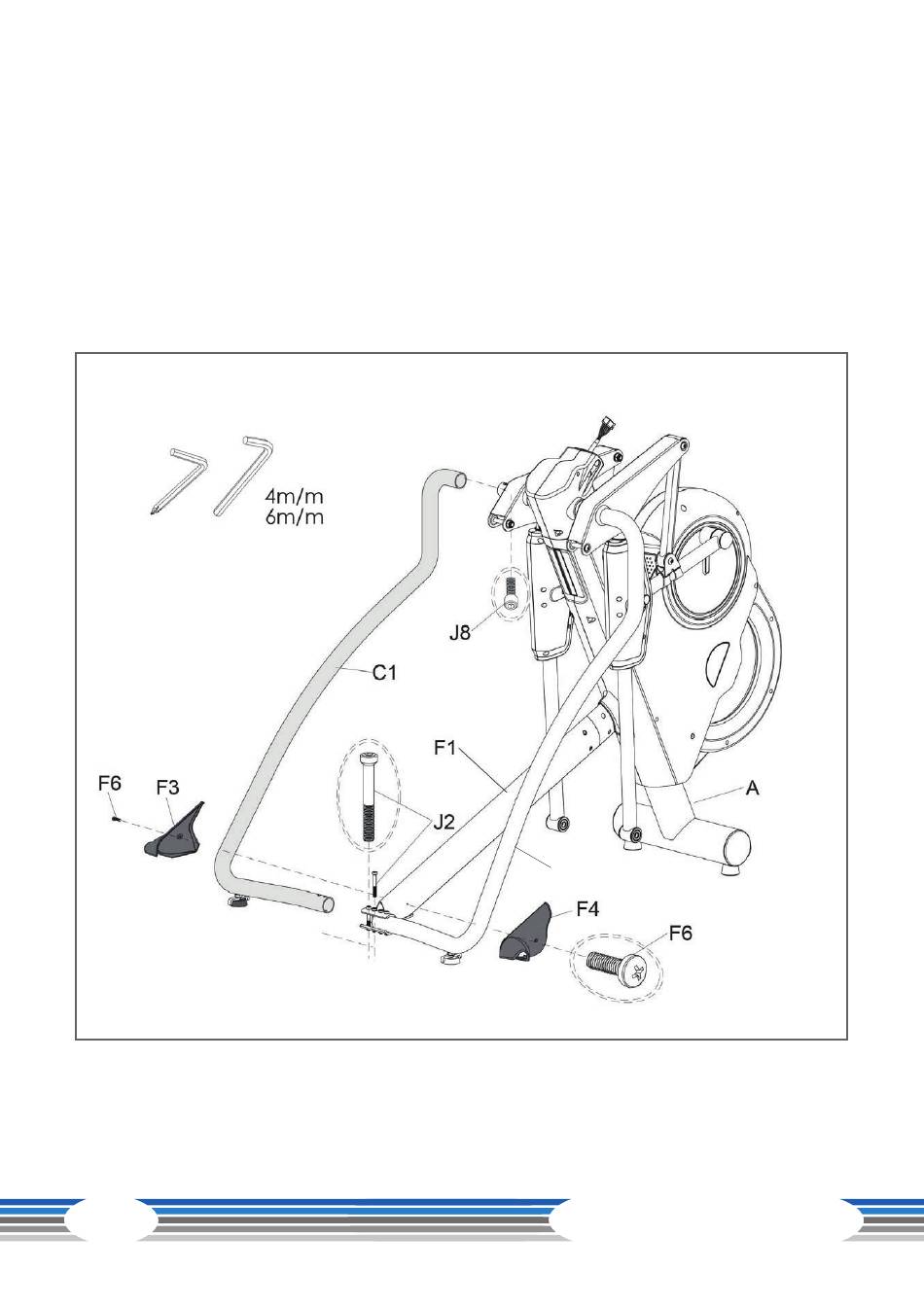

Étape 3: Montage du pied gauche et du revêtement des articulations
(1) Fixez le tube de liaison gauche (C1) sur la partie supérieure du cadre principal (A) à l'aide de la
vis (J8) et sur la partie inférieure à l'aide des deux vis (J2) et de l'étrier (F2) – de manière analogue au
montage du tube droit (C2), voir figure 2.
(2) Serrez maintenant fermement toutes les vis (J8, J2) montées lors des étapes 2 et 3.
(3) Retirez deux vis (F6) du mât de liaison (F1).
(4) Montez les revêtements des articulations (F3 et F4) sur le mât de liaison (F1) et fixez-les avec les
vis (F6).
C2
EX80 Plus Touch
