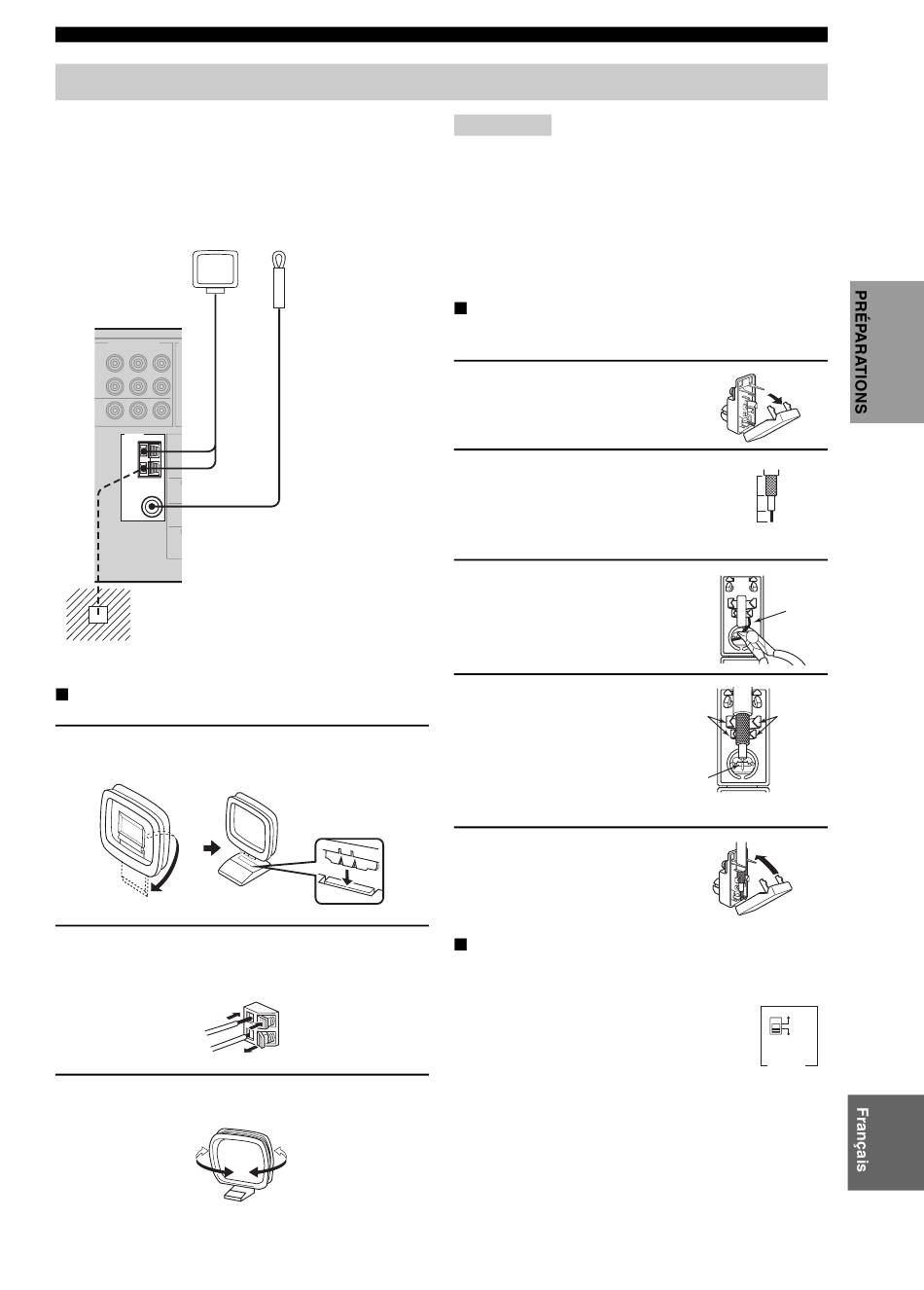

Raccordements des antennes
Cet appareil est fourni avec une antenne AM et une
antenne FM intérieures. En principe, ces antennes doivent
être suffisantes pour capter un signal de puissance
convenable. Raccordez ces antennes aux prises prévues à
cet effet.
Antenne cadre
AM (fournie)
COMPONENT VIDEO
P
P
Y
R
B
VD
TV
ONITOR OUT
TUNER
AM
ANT
MAIN
GND
FM ANT
75Ω
UNBAL.
SURRO
SUB
WOOFE
Masse (prise GND)
Par souci de sécurité et pour que le brouillage soit
minimum, reliez l'antenne la prise GND à une bonne
masse. Une bonne masse peut être un pieu de métal
enfoncé dans un sol humide.
Raccordements de l'antenne cadre AM
1
Montez l'antenne cadre AM puis raccordez-la
à cet appareil.
2
Appuyez sur les languettes et introduisez les
conducteurs du câble d'antenne cadre AM
dans les prises AM ANT et GND.
3
Orientez l'antenne cadre AM de manière à
obtenir la réception la meilleure possible.
Antenne intérieure
FM (fournie)
Remarques
• L'antenne cadre AM doit être placée à distance de cet appareil.
• L'antenne cadre AM doit être reliée à l'appareil, y compris dans
le cas où une antenne AM extérieure est utilisée.
• Une antenne extérieure érigée sur la propriété permet d'obtenir une
réception de meilleure qualité qu'une antenne intérieure. Si vous constatez
que la réception est de qualité médiocre, pensez à utiliser une antenne
extérieure. Pour de plus amples détails concernant cette question, veuillez
consulter le revendeur ou le service après-vente YAMAHA.
Adaptateur d'antenne 75 Ohms-300 Ohms
(Modèles pour le Royaume-Uni uniquement)
1
Ouvrez le couvercle de
l'adaptateur 75 Ohms-
300 Ohms fourni.
2
Coupez l'isolant extérieur
du câble coaxial 75 Ohms
et préparez ce dernier
pour la liaison.
3
Coupez le blindage et
retirez-le.
4
Introduisez l'âme
du câble dans la
fente et assurez
son maintien à
l'aide d'une paire
de pinces.
5
Reposez le couvercle.
Commutateur FREQUENCY STEP
(Modèles pour l'Asie et modèle standard
uniquement)
Du fait que l'écart entre fréquences
attribuées aux stations diffère selon le pays,
vous devez régler le commutateur
FREQUENCY STEP (situé sur panneau
arrière) sur la position convenable.
• Amérique du Nord, Amérique Centrale, Amérique du
Sud: 100 kHz/10 kHz
• Autres régions: 50 kHz/9 kHz
Avant de manœuvrer ce commutateur, débranchez la fiche
du cordon d'alimentation de cet appareil.
RACCORDEMENTS
11
Unité:
8
mm
6
Blindage
Fixation
Fixation
Introduisez
l'âme dans la
fente.
100kHz/10kHz
50kHz/9kHz
FM
AM
FREQUENCY
STEP
21
