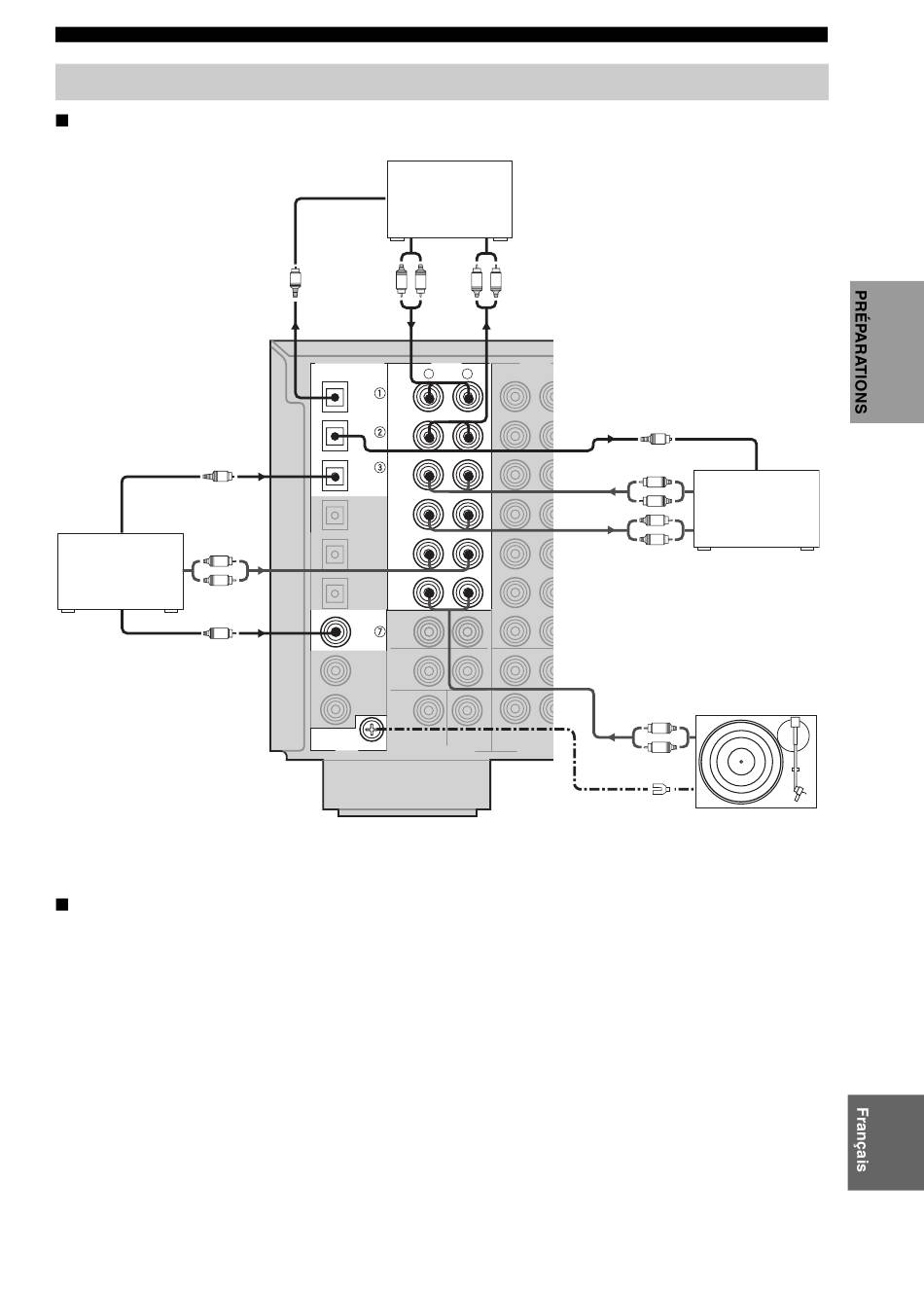

Raccordements des appareils audio
Raccordements d'autres appareils audio
Sortie optique
O
Sortie audio
L
Lecteur de CD
R
C
Sortie coaxiale
(Modèle pour les
États-Unis)
Raccordement d'une table de lecture
Les prises PHONO sont destinées à une table de lecture
équipée d'une cellule à aimant mobile (MM) ou à bobine
mobile (MC) fournissant une tension élevée. Si vous
possédez une table de lecture dotée d'une cellule à bobine
mobile (MC) fournissant une basse tension, vous devez
introduire un transformateur-élévateur ou un circuit
d'amplification de cellule (MC) dans la liaison qui conduit
à ces prises.
Entrée optique
Enregistreur
MD ou platine à
cassette
Sortie audio
O
R
L
AUDIO
DIGITAL OUTPUT
OPTICAL
R
L
MD/TAPE
IN
( PLAY )
MD/TAPE
CD-R
OUT
( REC )
DIGITAL INPUT
CD
IN
( PLAY )
CD-R
OUT
( REC )
DVD
CD
PHONO
CBL/SAT
MAIN/SURROUND BACK
COAXIAL
CD
SURROUND
DVD
DTV
SUB
WOOFER
CENTER
MULCH CH INPUT
GND
y
En principe, reliez la table de lecture à la borne GND pour
diminuer le niveau de bruit dans le signal. Toutefois, avec
certaines platines il se peut que le niveau de bruit soit plus faible
sans la liaison à la borne GND.
Entrée audio
R
L
AUDIO
R
L
Entrée optique
Sortie audio
Entrée audio
ZONE 2
Sortie audio
ZONE 3
OUTPUT
RACCORDEMENTS
O
L
R
Graveur de CD*
L
R
*Certains graveurs de CD
peuvent être reliés aux
prises VIDEO CD-R
(reportez-vous à la
page 18).
L
R
GND
Table de lecture
19
