RACCORDEMENTS
Raccordement à un amplificateur
extérieur
Si vous désirez employer un autre amplificateur, que ce
soit pour augmenter la puissance fournie aux enceintes ou
toute autre raison, reliez-le de la manière indiquée ci-
dessous aux prises PRE OUT.
Remarques
• Si des fiches audio Cinch sont branchées sur les prises PRE
OUT pour alimenter un amplificateur extérieur, il est inutile
d'utiliser les bornes SPEAKERS. Réglez au maximum le
niveau de sortie de l'amplificateur relié à cet appareil.
• Le signal disponible en sortie sur les prises FRONT PRE OUT
et CENTER PRE OUT est soumis aux corrections qu'apporte la
commande TONE CONTROL.
• Les signaux ne sont présents que sur les prises FRONT PRE
OUT lorsque les enceintes SPEAKER A ne sont pas en service
du fait que ZONE B a été choisie comme valeur pour le
paramètre SP B SET (reportez-vous à la page 59).
R
FRONT
R
SURROUND
5
SUB
WOOFER
R

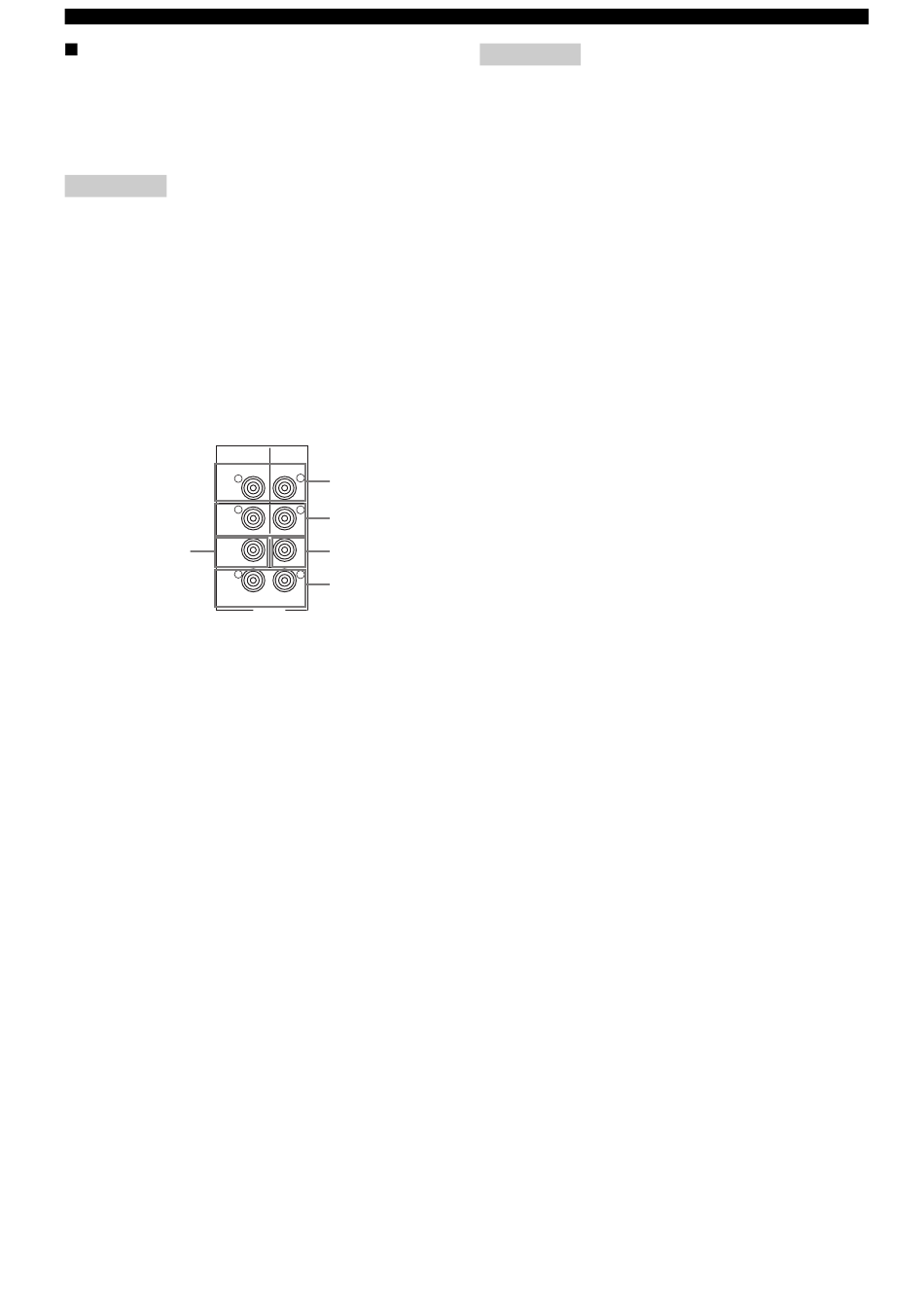

1 Prises FRONT PRE OUT
Prises de sortie ligne pour les voies avant.
2 Prises SURROUND PRE OUT
Prises de sortie ligne pour les voies d'ambiance.
3 Prise CENTER PRE OUT
Prises de sortie ligne pour la voie centrale.
4 Prises SURROUND BACK / PRESENCE PRE
OUT
Prises de sortie ligne pour les voies arrière d'ambiance ou
la voie de présence.
5 Prise SUBWOOFER PRE OUT
Cette prise est destinée à un caisson de graves actif tel que
YAMAHA Active Servo Processing Subwoofer System.
20
L
1
L
2
3
CENTER
L
4
SURROUND BACK
/PRESENCE
PRE OUT
Remarques
• Chaque prise PRE OUT fournit le même signal que celui qui est
appliqué sur la prise d'enceinte correspondante. Toutefois, si
des enceintes arrière d'ambiance et des enceintes de présence
sont raccordées à cet appareil, la voie correspondant aux
signaux présents sur les prises de sortie SURROUND BACK /
PRESENCE PRE OUT n'est pas obligatoirement celle qui
correspond à l'emplacement des enceintes raccordées aux prises
SURROUND BACK / PRESENCE PRE OUT.
• Réglez le niveau de sortie du caisson de graves au moyen de la
commande prévue à cet effet sur le caisson de graves. Il est
également possible de régler le niveau sonore au moyen du
boîtier de télécommande de cet appareil (reportez-vous à
"Réglage manuel du niveau de sortie des enceintes", page 47).
• Certains signaux ne sont pas présents sur la prise
SUBWOOFER; cela dépend des valeurs retenues pour les
paramètres SPEAKER SET (reportez-vous à la page 51) et LFE
LEVEL (reportez-vous à la page 53).
