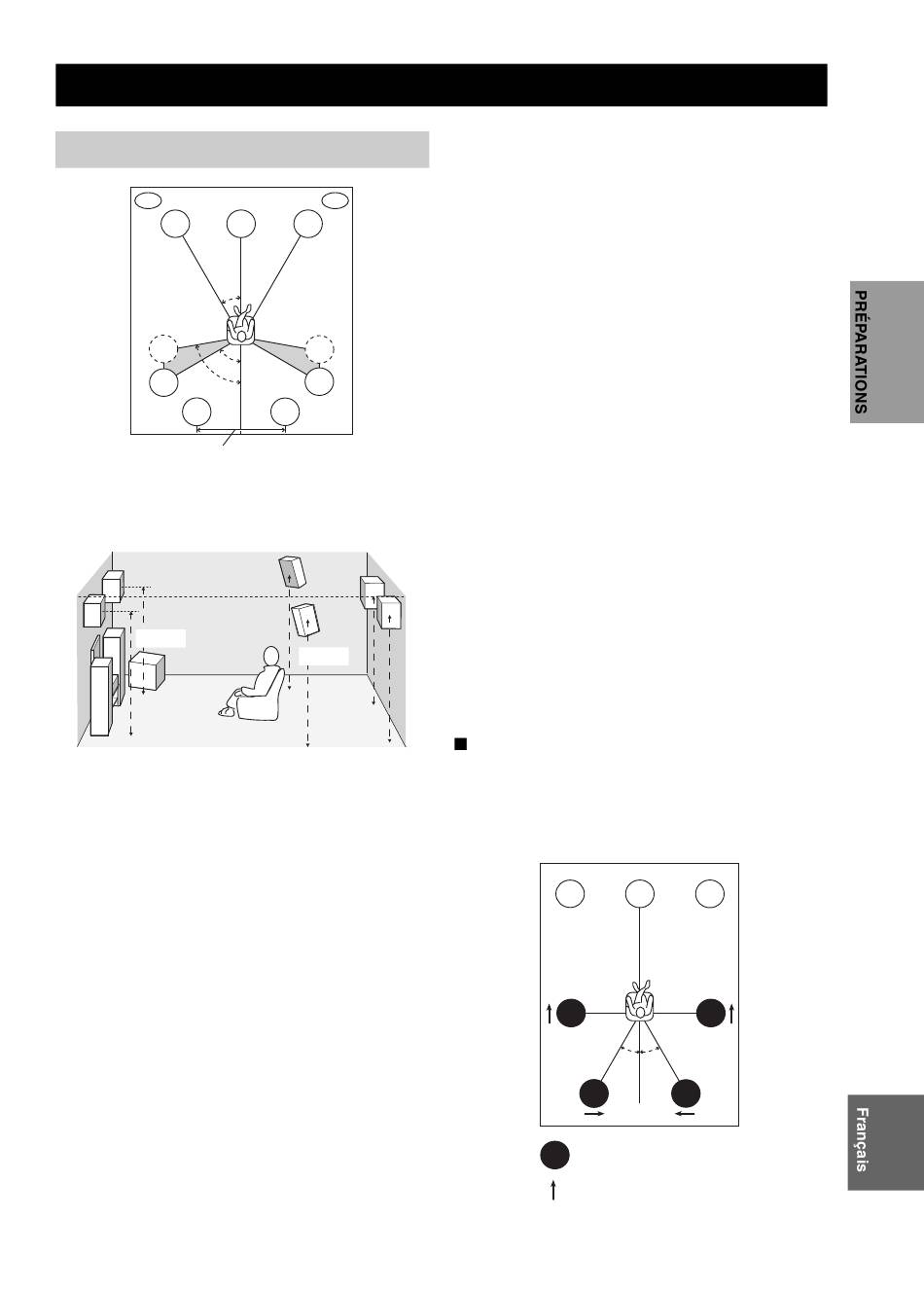

Disposition des enceintes
PL
FL
30˚
SL
60˚
80˚
SL
SBL
au moins 30 cm
y
La disposition des enceintes illustrée ci-dessus représente la
norme selon ITU-R. Vous pouvez choisir cette disposition pour
CINEMA DSP, les sources audio multivoies et THX.
1,8 m
Enceintes avant (
et FL)
FR
Les enceintes avant sont utilisées comme source sonore
principale ainsi que pour la restitution des effets sonores.
Placez ces enceintes à égale distance de la position
d'écoute idéale. La distance d'une enceinte au moniteur
vidéo doit être la même à droite comme à gauche.
Enceinte centrale (C)
L'enceinte centrale restitue les sons qui sont appliqués à la
voie centrale (dialogues, voix, etc.) Si, pour certaines raisons,
vous ne pouvez pas utiliser d'enceinte centrale, cela ne
présentera pas d'inconvénient majeur. Bien entendu, les
meilleurs résultats seront obtenus avec une chaîne complète.
Placez la face avant de l'enceinte centrale dans le même plan
que la face avant du moniteur vidéo. Positionnez l'enceinte
centrale entre les enceintes avant, aussi près que possible du
moniteur, par exemple au-dessus, ou au-dessous, de lui.
Enceintes d'ambiance (SR et SL)
Les enceintes d'ambiance restituent les effets sonores et
les corrections d'ambiance. Positionnez ces enceintes
derrière la position d'écoute, légèrement tournées vers le
centre, à environ 1,8 m au-dessus du plancher.
MISE EN ŒUVRE DES ENCEINTES
PR
FR
C
SR
SR
SBR
1,8 m
MISE EN ŒUVRE DES ENCEINTES
Enceintes arrière d'ambiance (SBR et SBL)
Les enceintes arrière d'ambiance ajoutent leur effet aux
enceintes d'ambiance et apportent une amélioration dans le
rendu des transitions sonores avant-arrière. Positionnez ces
enceintes directement derrière la position d'écoute et à la
même hauteur que les enceintes d'ambiance. Elles doivent
être séparées par au moins 30 cm. En théorie, cette distance
doit être la même que celle qui sépare les enceintes avant.
Caisson de graves
L'utilisation d'un caisson de graves tel que le modèle
YAMAHA Active Servo Processing Subwoofer System,
assure un renforcement des basses fréquences présentes
dans toutes les voies et améliore la reproduction des effets
transmis sur la voie LFE (effets basses fréquences) que
l'on note dans le cas des gravures Dolby Digital et DTS.
La position du caisson de graves n'est pas critique parce
que les sons graves ne sont pas directionnels. Toutefois, il
est souhaitable que cette enceinte soit proche des
enceintes avant. Orientez-la légèrement vers le centre de
la pièce pour réduire les réflexions sur les murs.
Enceintes de présence (PR et PL)
Les enceintes de présence complètent les enceintes avant dont
elles renforcent les sons d'ambiance produits par CINEMA
DSP (reportez-vous à la page 43). Ces effets comprennent les
sons que les metteurs en scène désirent situer un peu en arrière
de l'écran de manière à créer une atmosphère plus théâtrale.
Positionnez ces enceintes à l'avant, entre 0,5 et 1 m à
l'extérieur des enceintes avant, orientées légèrement vers le
centre, à environ 1,8 m au-dessus du plancher.
Disposition des enceintes dipôles
Des enceintes dipôles ou des enceintes à rayonnement direct
peuvent être utilisées pour restituer l'ambiance THX. Si
vous optez pour des enceintes dipôles, veillez à ce que les
enceintes d'ambiance et les enceintes arrière d'ambiance
soient placées comme le montre l'illustration ci-dessous.
FL
SL
30˚
SBL
: Enceinte dipôle
: Sens de l'enceinte dipôle
FR
C
SR
30˚
SBR
