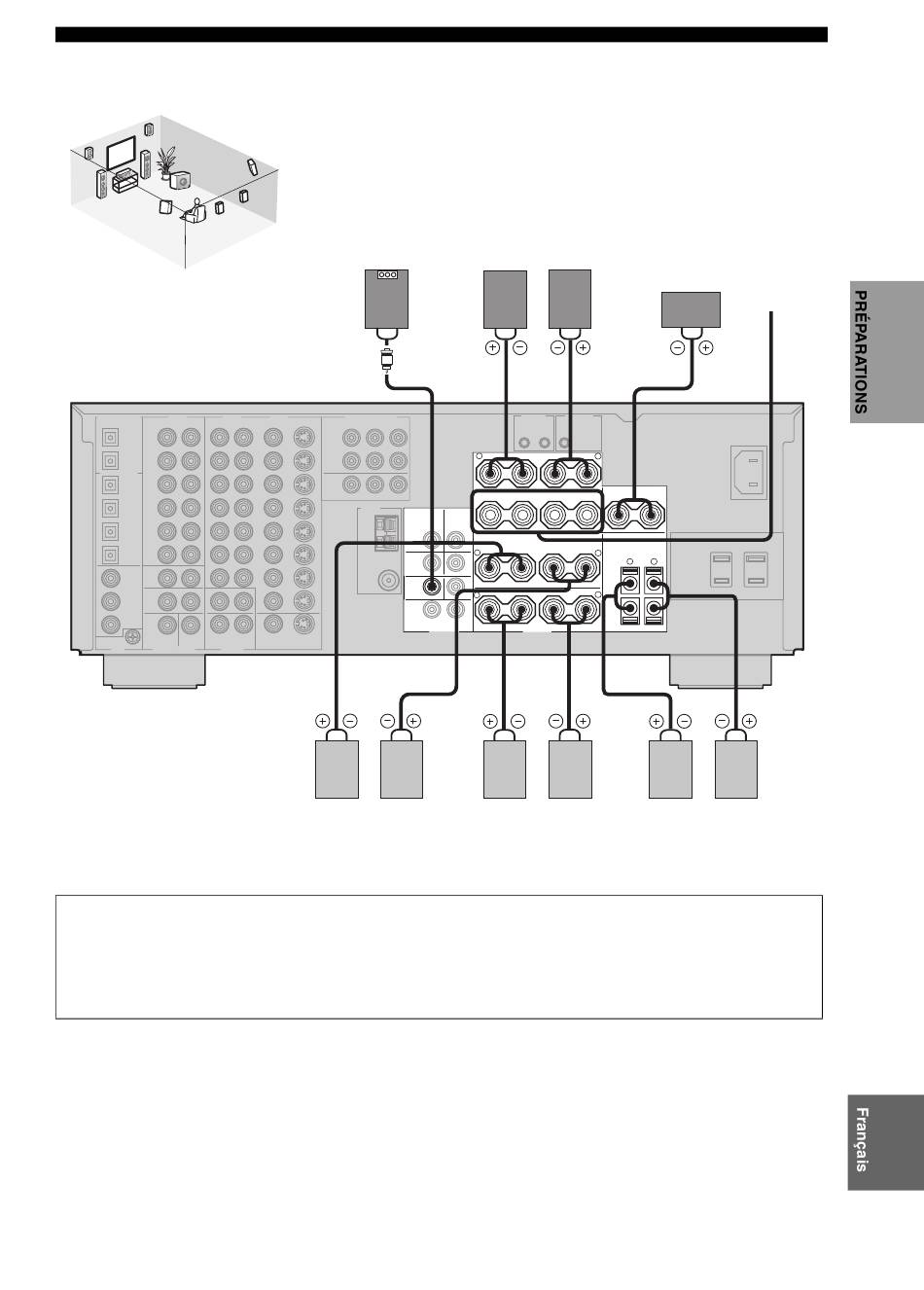

Disposition des enceintes
(Modèle pour les
États-Unis)
Vous pouvez relier les enceintes arrière d'ambiance et les enceintes de présence à cet appareil mais elles ne peuvent pas émettre des
sons simultanément.
• Les enceintes arrière d'ambiance restituent les voies arrière d'ambiance qui se trouvent dans les gravures Dolby Digital EX et
DTS ES mais ne sont disponibles que si le décodeur Dolby Digital EX ou DTS ES fonctionne.
• Les enceintes de présence produisent les effets sonores d'ambiance créés par les champs sonores DSP. Elles ne produisent pas de
son lorsque les autres champs sonores sont sélectionnés.
5
Caisson de
graves
1
SUB
WOOFER
7
Droite
Gauche
Enceintes d'ambiance
Enceintes avant (A)
Droite
Gauche
2
3
+
–
–
+
R
A
L
FRONT
+
–
–
+
B
SURROUND
+
–
–
+
R
L
+
–
–
+
L
R
SINGLE
SURROUND BACK
PRE OUT
SPEAKERS
8
6
5
Droite
Gauche
Enceintes arrière
d'ambiance
MISE EN ŒUVRE DES ENCEINTES
Enceinte
centrale
Enceintes
avant (B)
4
CENTER
–
+
AC OUTLETS
AC OUTLETS
R
L
+
–
PRESENCE/ ZONE 2
10
9
Droite
Gauche
Enceintes de présence
