Raccordements aux prises MULTI CH INPUT
Cet appareil est équipé de 6 prises d'entrée complémentaires (FRONT gauche et droite, CENTER, SURROUND gauche
et droite et SUBWOOFER); ces prises permettent le raccordement multivoie d'un lecteur polyvalent, d'un décodeur
extérieur, d'un processeur acoustique ou d'un préamplificateur.
Si le paramètre EXT.INPUT 6ch/8ch a la valeur "8ch" (reportez-vous à la page 57), vous pouvez utiliser les prises
d'entrée attribuées à EXT.INPUT FRONT (page 57) en même temps que les prises MULTI CH INPUT pour disposer
ainsi de 8 voies.
Reliez les prises de sortie du lecteur polyvalent ou du décodeur extérieur aux prises MULTI CH INPUT. Veillez à ce que
les sorties gauche et droite des voies avant et des voies d'ambiance correspondent bien aux entrées gauche et droite des
mêmes voies.

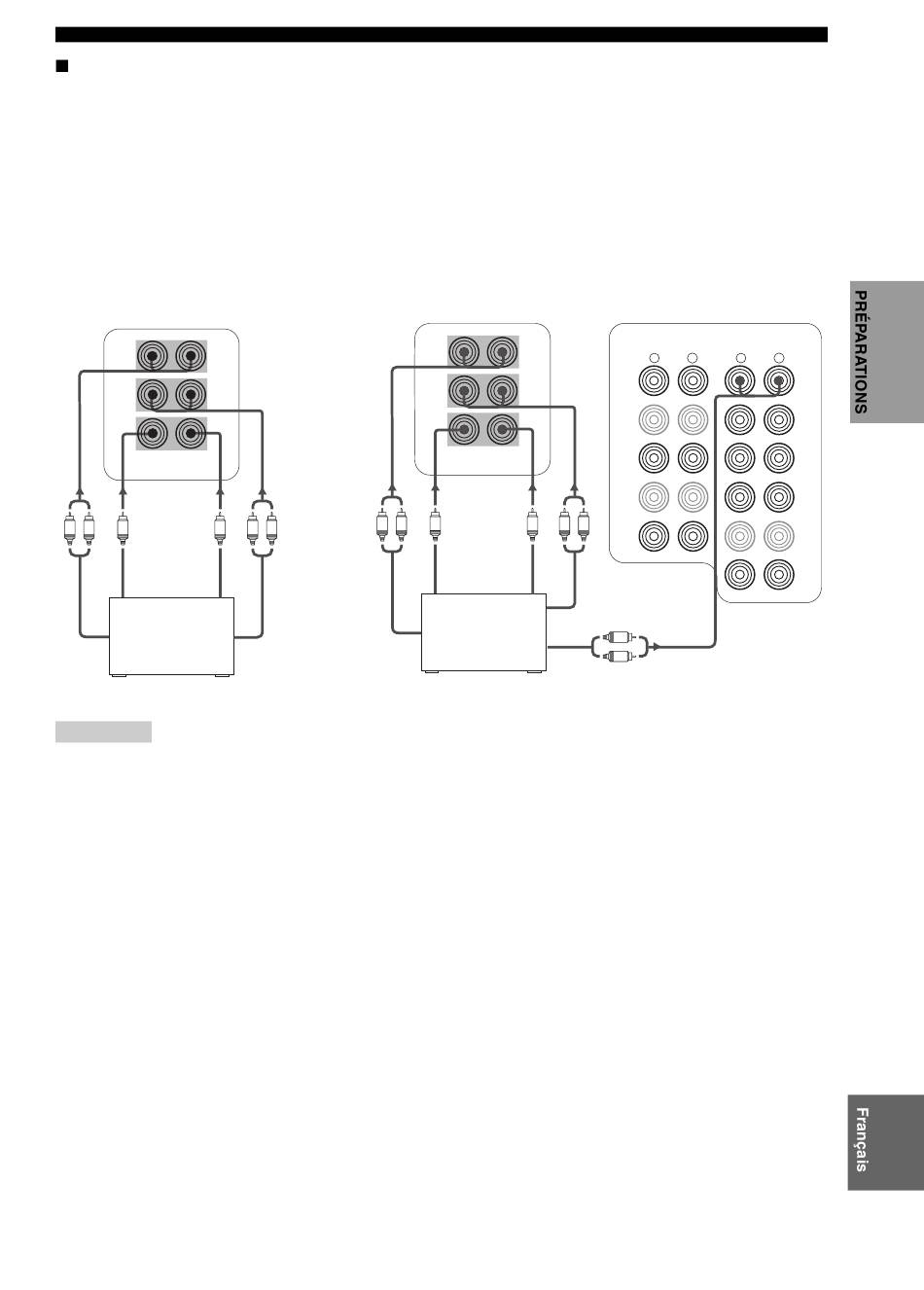

Dans le cas d'une entrée 6 voies
FRONT(6CH)/SB(8CH)
SURROUND
SUB
WOOFER
CENTER
MULTI CH INPUT
Sortie pour
le caisson de
R
L
graves
Sortie pour la
voie centrale
Lecteur
polyvalent,
décodeur
Sortie
extérieur
pour les
voies
avant
Remarques
• Si vous sélectionnez l'entrée MULTI CH INPUT comme source, cet appareil met automatiquement hors service le processeur
numérique de champ sonore, ce qui veut dire que vous ne pouvez plus choisir les corrections de champ sonore.
• Cet appareil ne renvoie pas les signaux appliqués sur l'entrée MULTI CH INPUT qui correspondent à des enceintes absentes. Nous
vous conseillons de n'utiliser ce principe de raccordement que si la chaîne comporte les enceintes requises pour un ensemble à 5.1
voies.
• Si le casque est branché, seules les voies avant gauche et droite L/R sont disponibles.
R
L
R
L
Sortie pour les
Sortie pour les
voies
voies arrière
d'ambiance
d'ambiance
Dans le cas d'une entrée 8 voies
FRONT(6CH)/SB(8CH)
SURROUND
SUB
WOOFER
CENTER
MULTI CH INPUT
Sortie pour
le caisson de
R
L
graves
Sortie pour la
Sortie pour les
voie centrale
voies d'ambiance
Lecteur
polyvalent,
décodeur
extérieur
Sortie pour les voies avant
RACCORDEMENTS
AUDIO
AUDIO
R
L
R
L
IN
( PLAY )
MD/TAPE
IN
( PLAY )
CD-R
CD
R
L
DVD
DTV
CBL
/SAT
IN
VCR 1
IN
DVR/
VCR 2
17
