COMMANDES ET FONCTIONS

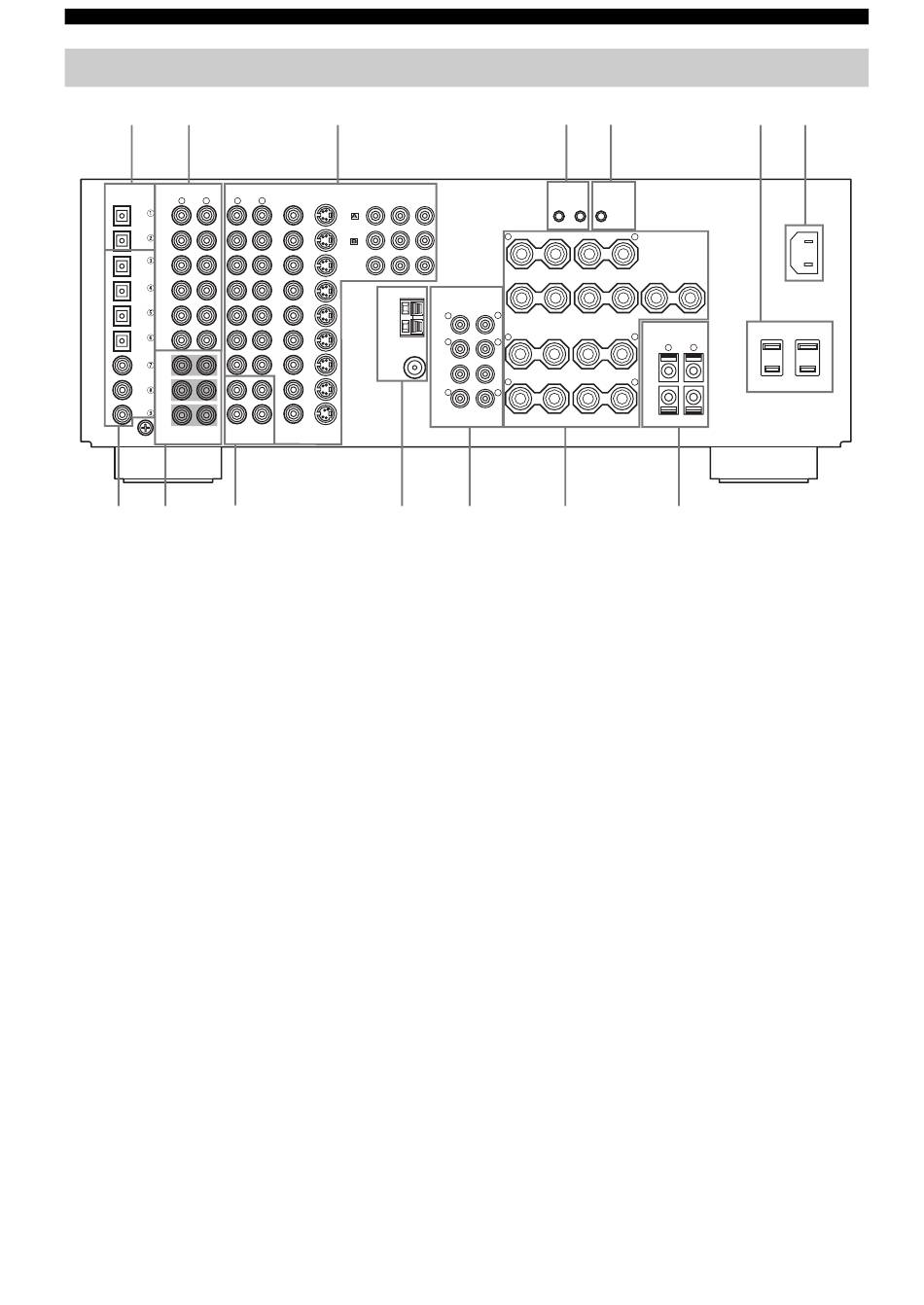

Panneau arrière
1
2
DIGITAL OUTPUT
AUDIO
OPTICAL
R
L
R
MD/TAPE
IN
(PLAY)
MD/TAPE
CD-R
OUT
(REC)
DIGITAL INPUT
CD
IN
(PLAY)
CD-R
DVD
OUT
(REC)
DTV
CD
PHONO
CBL/SAT
FRONT (6CH)/SB (8CH)
COAXIAL
CD
SURROUND
DVD
DVR/
VCR 2
SUB
WOOFER
CENTER
MULTI CH INPUT
OUTPUT
GND
8
9
:
1 Prises DIGITAL OUTPUT
Reportez-vous à la page 19 pour de plus amples détails.
2 Prises pour les appareils audio
Reportez-vous à la page 19 pour ce qui concerne les
raccordements.
3 Prises pour les appareils vidéo
Reportez-vous aux pages 16 et 18 pour ce qui concerne les
raccordements.
4 Prises REMOTE IN/OUT
(Modèles pour les États-Unis, le Canada et
l'Australie uniquement)
5 Prise CONTROL OUT
(Modèles pour les États-Unis, le Canada et
l'Australie uniquement)
Cette prise de commande est prévue pour un usage
commercial de l'appareil.
6 AC OUTLET(S)
Utilisez cette prise pour alimenter d'autres appareils
audiovisuels (reportez-vous à la page 22).
7 AC INLET
(Modèles pour le Canada, les États-Unis et
l'Europe)
Utilisez cette prise pour le branchement du cordon
d'alimentation fourni (reportez-vous à la page 22).
8 Prises DIGITAL INPUT
Reportez-vous aux pages 16, 18 et 19 pour de plus amples
détails.
10
3
AUDIO
VIDEO
COMPONENT VIDEO
VIDEO
S VIDEO
L
P
P
R
B
DVD
DVD
DTV
DTV
CBL
/SAT
MONITOR OUT
IN
TUNER
VCR 1
AM
ANT
OUT
GND
IN
FM ANT
75Ω
DVR/
UNBAL.
VCR 2
OUT
ZONE 2
CD-R
ZONE 3
MONITOR OUT
A
4
REMOTE
CONTROL OUT
Y
IN
OUT
+12V 15mA MAX.
+
–
–
A
R
FRONT
+
–
–
B
R
L
SURROUND
FRONT
+
–
–
R
R
L
SURROUND
+
–
–
SUB
R
WOOFER
CENTER
R
L
SURROUND BACK
/PRESENCE
SURROUND BACK
PRE OUT
SPEAKERS
B
C
9 Prises MULTI CH INPUT
Reportez-vous à la page 17 pour ce qui concerne les
raccordements.
0 Prises ZONE 2 / ZONE 3 OUTPUT
(Modèles pour les États-Unis, le Canada et
l'Australie uniquement)
A Bornes d'antenne
Reportez-vous à la page 21 pour ce qui concerne les
raccordements.
B Prises PRE OUT
Reportez-vous à la page 20 pour ce qui concerne les
raccordements.
C Bornes d'enceinte
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.
D Bornes d'enceinte PRESENCE/ZONE 2
(Modèles pour les États-Unis, le Canada et
l'Australie uniquement)
Bornes d'enceinte PRESENCE (autres modèles)
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.
< Modèles pour l'Asie et modèle standard
uniquement >
Commutateur FREQUENCY STEP
Reportez-vous à la page 21.
VOLTAGE SELECTOR
Reportez-vous à la page 22.
5
6
+
L
CENTER
+
–
+
AC OUTLETS
AC OUTLETS
+
L
R
L
+
+
L
–
SINGLE
PRESENCE/ ZONE 2
(Modèle pour les
D
7
États-Unis)
