MISE EN ŒUVRE DES ENCEINTES
Prises FRONT
Reliez un ou deux jeux d'enceintes à ces bornes. Si vous
ne disposez que d'un jeu d'enceintes, vous pouvez
indifféremment le relier aux bornes FRONT A ou B.
Remarque
Le modèle destiné au Canada ne peut pas fournir simultanément
des signaux à destination de deux jeux d'enceintes.

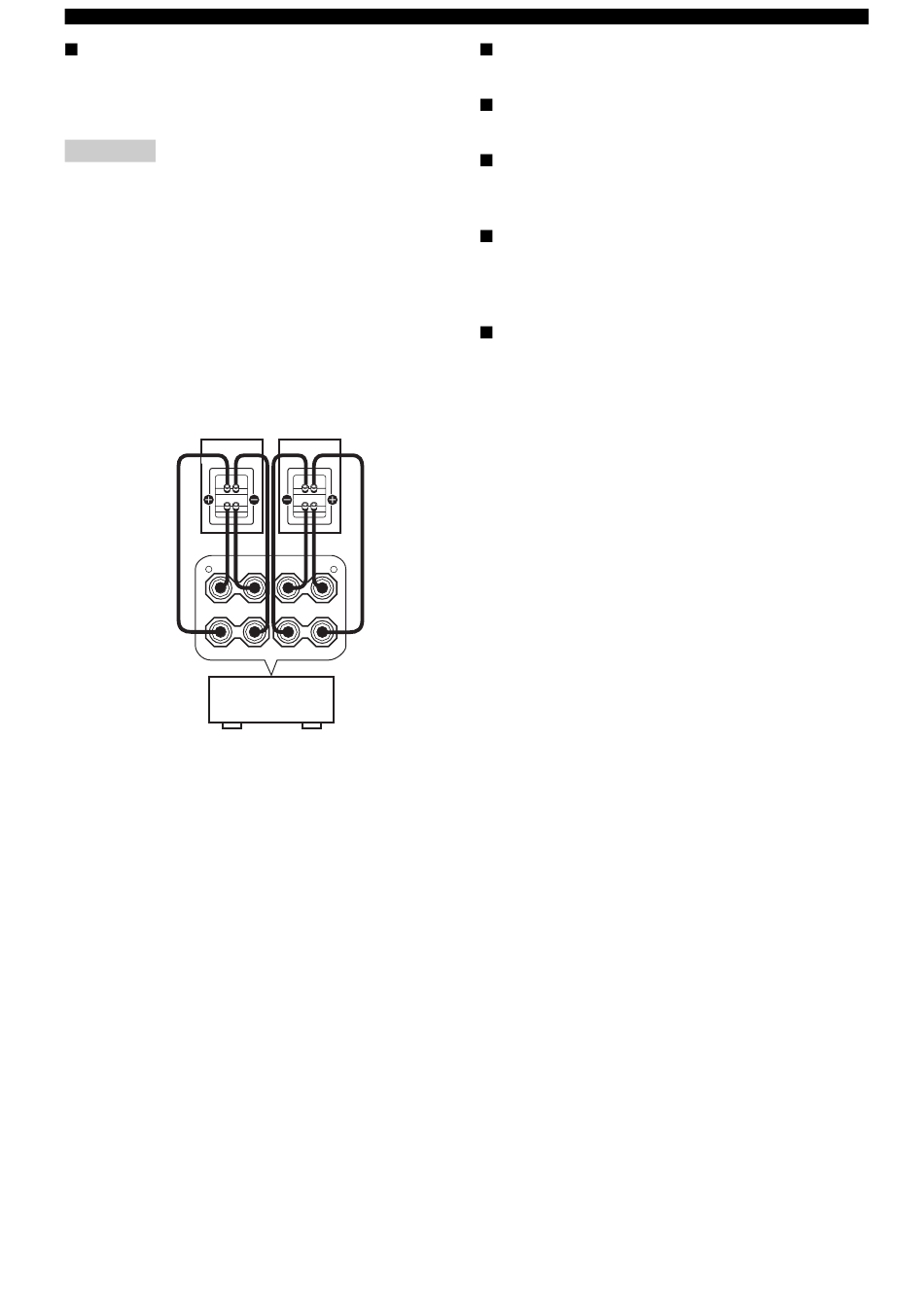

Double câblage
Cet appareil peut également être relié à un jeu d'enceintes
par une double connexion. Utilisez deux paires de câbles
d'enceinte pour chaque enceinte (une paire pour le haut-
parleur de graves et une paire pour le haut-parleur d'aigus
et le haut-parleur de médium). Pour faire usage du double
câblage, appuyez sur SPEAKERS A et sur SPEAKERS B,
sur la face avant, de telle sorte que les témoins SP A et B
de l'afficheur s'éclairent tous deux.
Double câblage
+
R
FRONT
+
Cet appareil
14
–
–
+
A
L
–
–
+
B
Prises CENTER
Ces prises sont destinées à l'enceinte centrale.
Prises SURROUND
Ces prises sont destinées aux enceintes d'ambiance.
Prise SUBWOOFER
Cette prise est destinée à un caisson de graves actif tel que
YAMAHA Active Servo Processing Subwoofer System.
Prises SURROUND BACK
Ces prises sont destinées aux enceintes arrière
d'ambiance. Si vous ne disposez que d'une seule enceinte
d'ambiance, reliez-la à la prise gauche (L).
Prises PRESENCE
Ces prises sont destinées aux enceintes de présence.
*
Si vous possédez le modèle pour l'Australie, pour le Canada ou
pour les États-Unis, ces enceintes peuvent également jouer le
rôle d'enceintes de Zone 2 (reportez-vous à la page 59).
