Installation

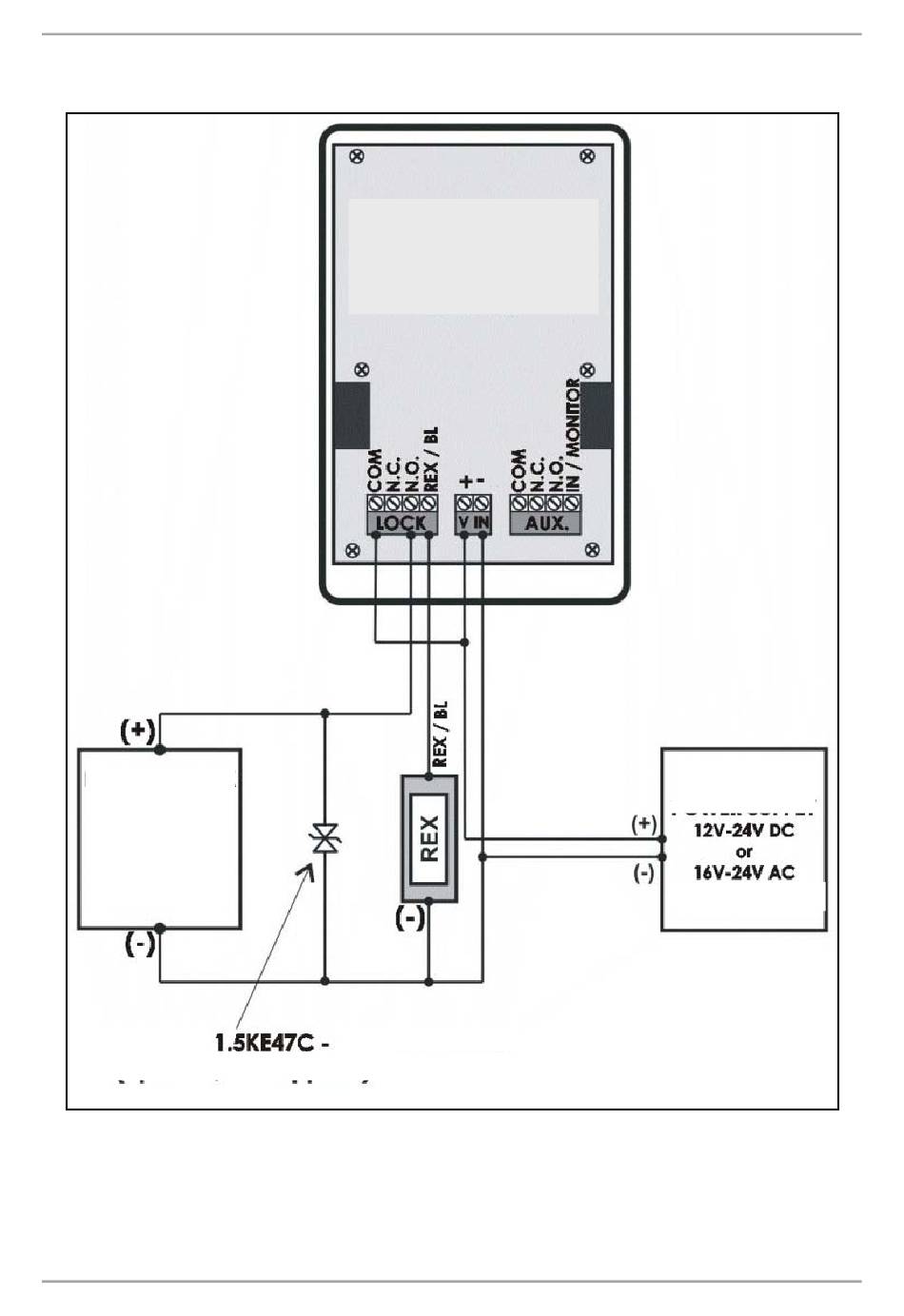

Figure 7: Câblage des borniers pour le relais verrou & REX
Gâche
électrique
Fail safe
(position fermé)
ou
Fail secure
(position ouverte)
Parasurtenseur
22
Famille AC-Q4x Manuel d'installation et de Programmation
Unité du
controleur
Connexion pour charger les terminaux
Parasurtenseur en option pour les charges
inductives, non fourni.
Alimentation
commune
A partir du
transformateur
