Installation
Pour câbler les Borniers:
1. Placer les câbles dans le trou central situé à l'arrière du couvercle
(voir la Figure 6). Connecter les borniers comme indiqué sur la
figure.
2. Effectuer le câblage selon les diagrammes ci-après.
3. Câblage du relais verrou & REX (Figure 7)
4. Câblage pour les entrées et sorties auxiliaires (Figure 8)
5. Câblage pour le BL-D40 haut-parleur externe (Figure9)
Alimentation
Auxiliaire
Positionner les borniers sur
les broches du contrôleur
Famille AC-Q4x Manuel d'installation et de Programmation

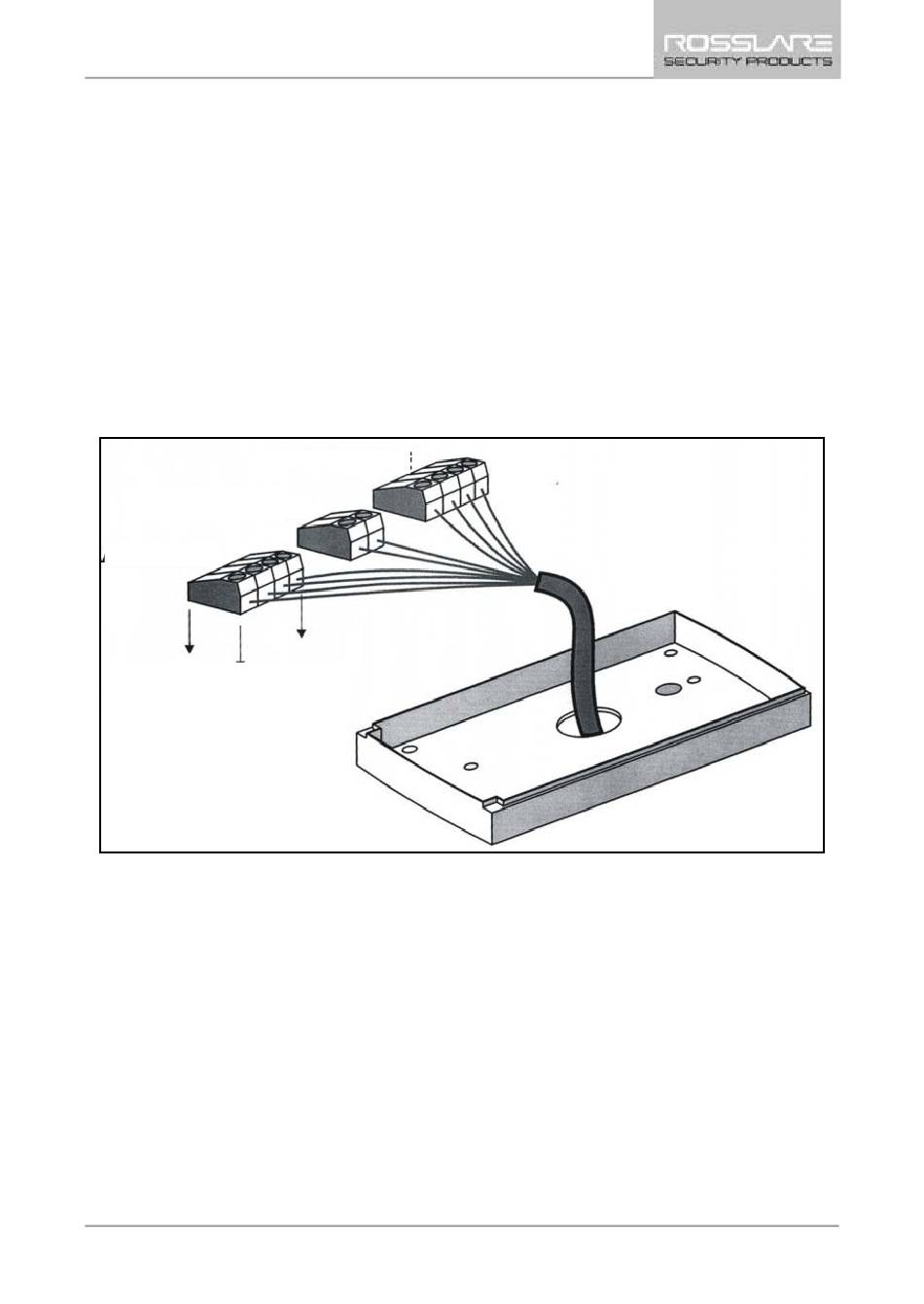

Figure 6: Connexions aux borniers
Gâche
21
