Le boîtier BBX-FXMNS supporte la carte-mère d'amplificateur QMB-5000N et la cage à cartes qui
peut contenir jusqu'à quatre amplificateurs, le châssis de la carte principale d'alarme incendie
FX-4000MNS et le bloc d'alimentation PS-2040.

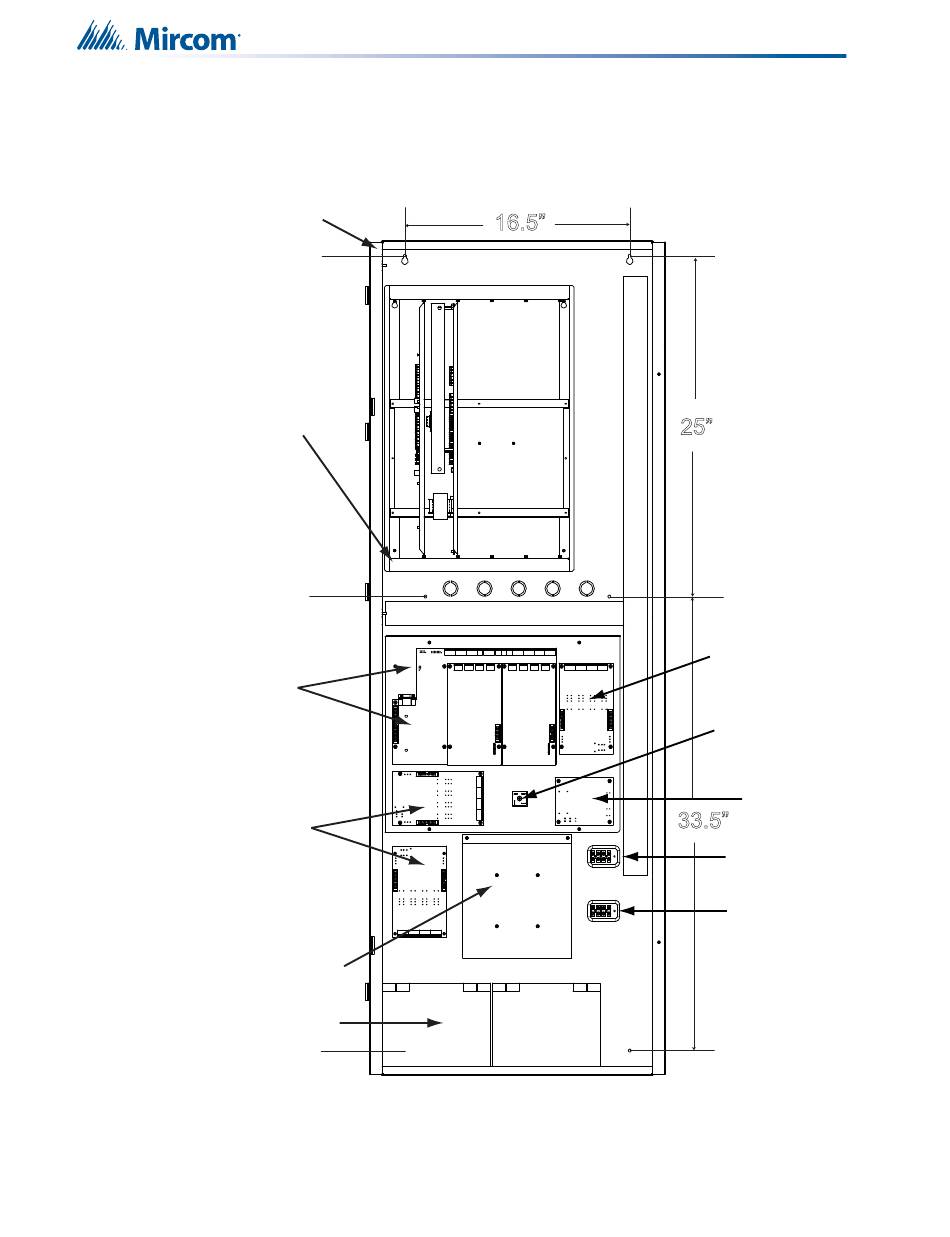

Figure 48 Dimensions et contenu de la boîte d'encastrement BBX-FXMNS
BBX-FXMNS Boîte d'encastrement
QMB-5000N Cage à cartes
audio (espace pour un module
audio ANC-4000, un module
téléphonique TNC-5000 et
quatre amplificateurs)
FX-4000MNS Carte principale
d'alarme incendie et plaque arrière
(3 modules supplémentaires
peuvent être montés sur la carte
principale, comme pour le
FX-4003-12N)
Positions de montage pour 2
modules additionnels dans
chaque emplacement.
PS-2040 Alimentation
Batteries (maximum 40 AH)
85
16.5"
Trous de montage
Dimensions
entre les trous
25"
de fixation
Trous de montage
Position de montage pour
2 modules additionnels.
Connexion du transformateur
et de la carte d'alarme
FX-4000MNS
Tableau de déconnexion
de la batterie
33.5"
Connexion du transformateur et
de l'entrée CA
Connexion du transformateur et
du boîtier de la carte
Trous de montage
