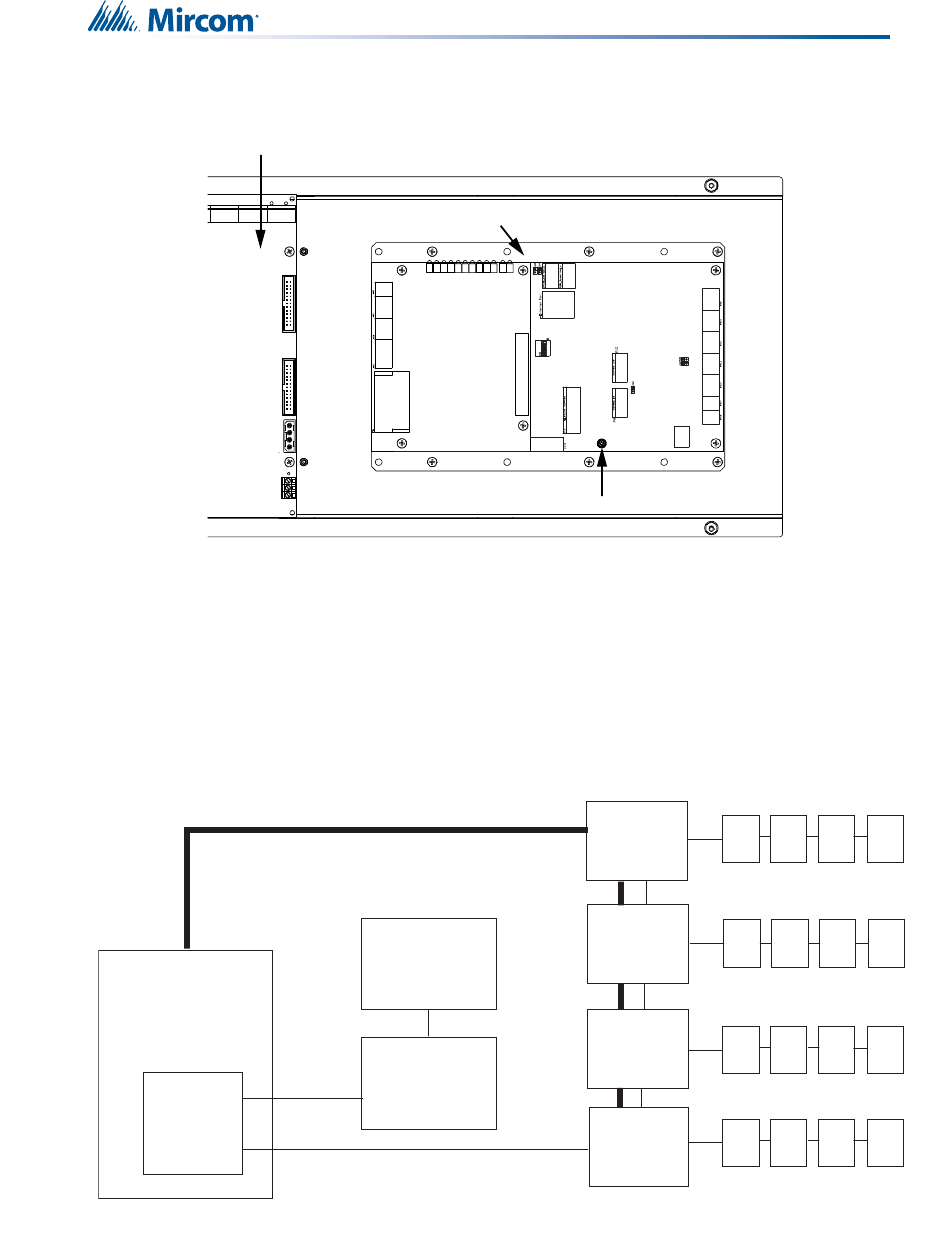

Figure 75 Installation mécanique de la TNC-5000 dans les boîtiers BB-5008
BB-5014
et
Tableau principal d'alarme incendie
31.2 Installation typique d'un téléphone adressable
La configuration typique d'un téléphone adressable est celle d'un système d'alarme
incendie adressable utilisant le TNC-5000 et reliant le TNC-5000 au téléphone principal
(QMT-5302N(V)). Les panneaux de sélection (QAZT-5348DS ou QAZT-5302DS) sont
connectés au téléphone principal par câble uniquement. Les modules de contrôle MIX-
M500FP(A) sont connectés à la boucle adressable du FX-4000, entre eux et au téléphone
maître. Les téléphones distants sont connectés aux modules de contrôle.
Figure 76 Installation typique d'un téléphone adressable
Boucle adressable
FX-4000
PANNEAU
D'ALARME
INCENDIE
MODULE DE
CONTRÔLEUR
DE RÉSEAU
TÉLÉPHONIQUE
TNC-5000
Plaque de montage
TNC-5000
QAZT-5348DS ou
QAZT-5302DS
SÉLECTEUR DE
TÉLÉPHONE
ADRESSABLE
QMT-5302N/V
TÉLÉPHONE
MAÎTRE
ANC-4000
Épingle
MODULE DE
T
CONTRÔLE
MIX-M500FP(A)
Téléphones à distance
MODULE DE
T
CONTRÔLE
MIX-M500FP(A)
Téléphones à distance
MODULE DE
CONTRÔLE T
MIX-M500FP(A)
Téléphones à distance
MODULE DE
T
CONTRÔLE
MIX-M500FP(A)
Téléphones à distance
T T T
T T T
T T T
T T T
