5.11.4 Mode isolateur

Cavaliers pour le mode isolateur

JW2 : Placer un cavalier sur les broches 2 et 3 pour pouvoir connecter un isolateur sur la zone 1.

JW3 : Placez le cavalier sur les broches 2 et 3 pour pouvoir connecter un isolateur sur la zone 2.

JW4 : Placez le cavalier sur les broches 2 et 3 pour pouvoir connecter un isolateur sur la zone 3.

JW5 : Placez le cavalier sur les broches 2 et 3 pour pouvoir connecter un isolateur sur la zone 4.

J11 : Raccordez ces bornes à un relais d'alarme. Il est possible de les tarauder si plusieurs

modules de signaux sont utilisés de cette manière.

5.12

Module

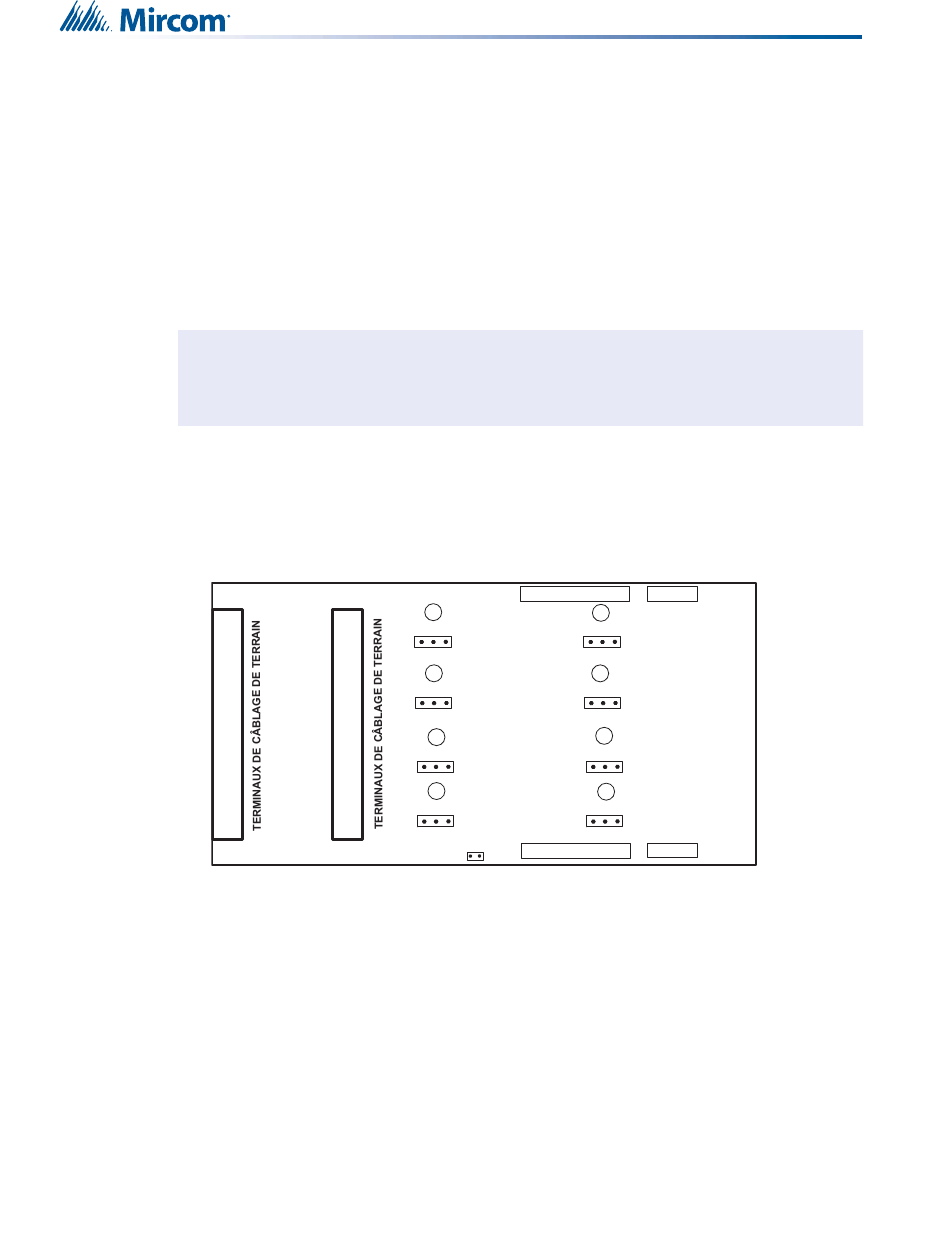

Figure 21 Module d'addition de relais câblés (RM-1008A)

P2 : Câble de données vers P6 ou P5 du module principal d'alarme incendie, ou vers le module additionnel

précédent.

P1 : Connecteur de données pour le module additionnel suivant.

P4 : Connecteur d'alimentation vers P8 du module principal d'alarme incendie ou vers le module additionnel

précédent.

P3 : Connecteur d'alimentation pour le module additionnel suivant.

JW1: Retirer le cavalier de continuité si d'autres modules d'addition sont installés. S'il s'agit du dernier module

installé, laisser JW1 en place.

JP1-JP8: Déplacez les cavaliers des broches 1 et 2 vers les broches 2 et 3 pour connecter des relais

communs entre deux ou plusieurs relais.

ATTENTION: Ne pas utiliser les cavaliers sur les zones qui ne sont pas

configurées pour les isolateurs.

d'addition

relais

3 2 1

câblés

(RM-1008A)

3 2 1

JP4

JP8

3 2 1

JP3

3 2 1

JP2

3 2 1

JP1

JW1

JP7

JP6

JP5
