24.0 ANC-4000 Module contrôleur de réseau audio

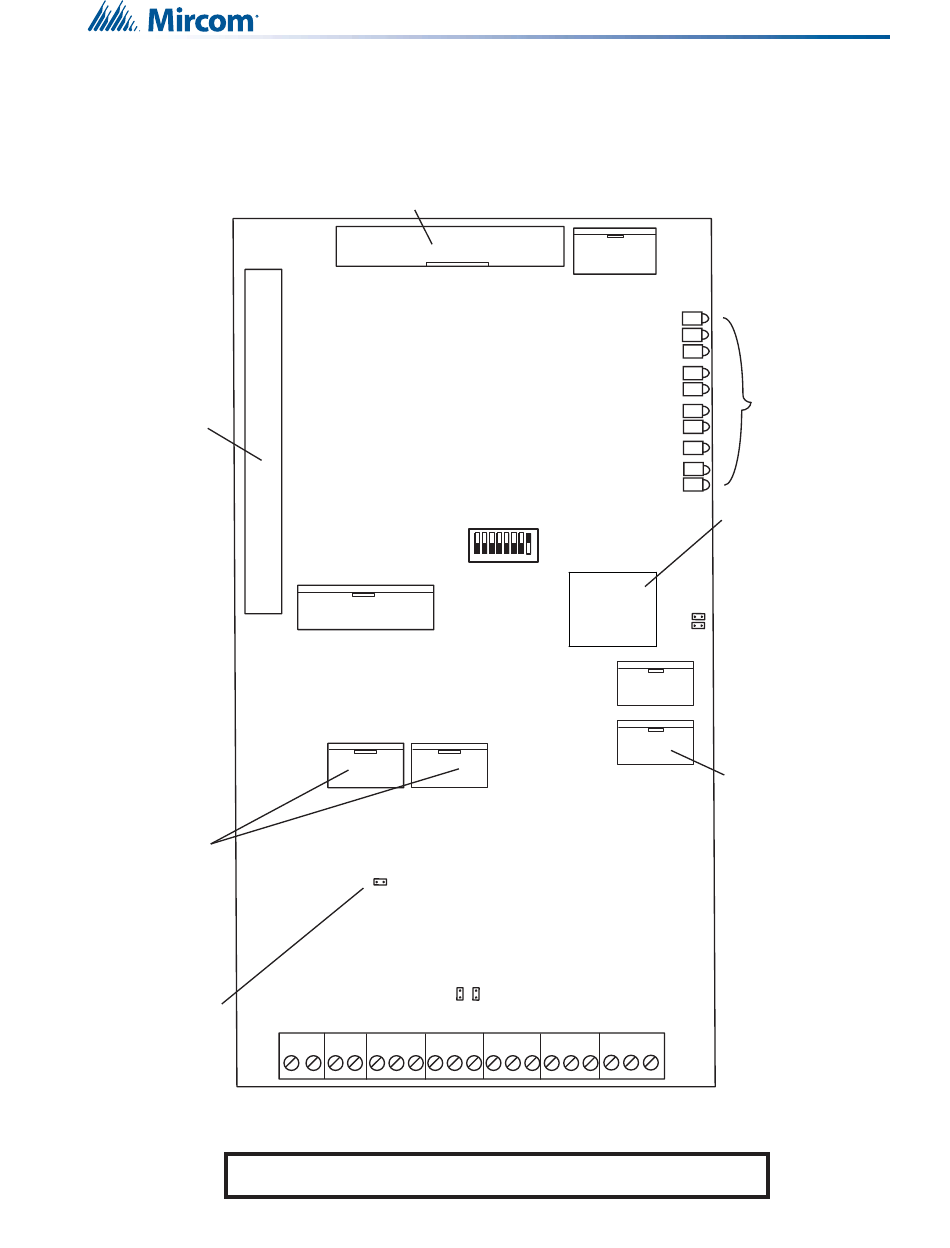

Figure 67 Carte contrôleur de réseau audio ANC-4000
Se branche sur
le fond de
panier du
QMB-5000N
Connecter
le câble RS-485 de
P3 sur le tableau
d'alarme incendie
principal à P6 IN
sur ce tableau (en
guirlande) et de
P10 OUT au
tableau d'alarme
incendie principal
suivant ou à
l'ANC-4000
suivant.
Le cavalier JW6 est
normalement ouvert
Entrée
d'alimentation
alternative
REMARQUE : Tous les connecteurs qui ne figurent pas sur ce dessin sont
réservés à l'usage de l'usine.
Connexion au module contrôleur
de réseau téléphonique TNC-5000
P11
RESET/Défaillance de l'unité centrale
Le commutateur DIP SW1 est
réglé en usine à l'adresse un,
SW1-8 ON. Se référer à l'annexe
C pour tous les réglages d'adresse
des commutateurs DIP.
SW1
1
P3 Network RS-485
SORTIE
ENTRÉE
P10 RS-485
P6 RS-485
JW6
Les cavaliers de niveau de gain
JW7 et JW8 sont normalement
court-circuités.
JW7 JW8
+ - + - + - S + - S + - L
G.A. MIC
RS-485
Entrée
Interface P7 AMPS
Rythme cardiaque
System OK
COMM RX
COMM TX Audio/
CLASSE D TX
Audio/CLASSE D RX
Audio RX
Bus de page d'état SORTIE
Page d'état Bus ENTRÉE
ACTIVÉ
P13
8
JW5
PORT
JW4
ETHERNET
P4 RS-232 Debug
P8 H_Speed Audio
PAGING BUS
+ - S + - S
ENTRÉE SORTIE
PTT
LEDs pour
l'Information
P13 Ethernet
Port pour utilisation future
JW5 Cavalier chien de garde, laisser
court-circuité
JW4 Cavalier utilisé en usine
uniquement, laisser ouvert
P8 Connexion à la carte
principale d'alarme incendie
P16 en cas d'utilisation de
l'audio numérique et/ou du
téléphone
