4.5 ECX-0012 Châssis d'extension pour FX-4009-12N
Il se monte et occupe deux positions d'affichage dans les boîtiers BB-5008 ou BB-5014, et
prend en charge deux modules d'affichage et 12 modules d'addition.

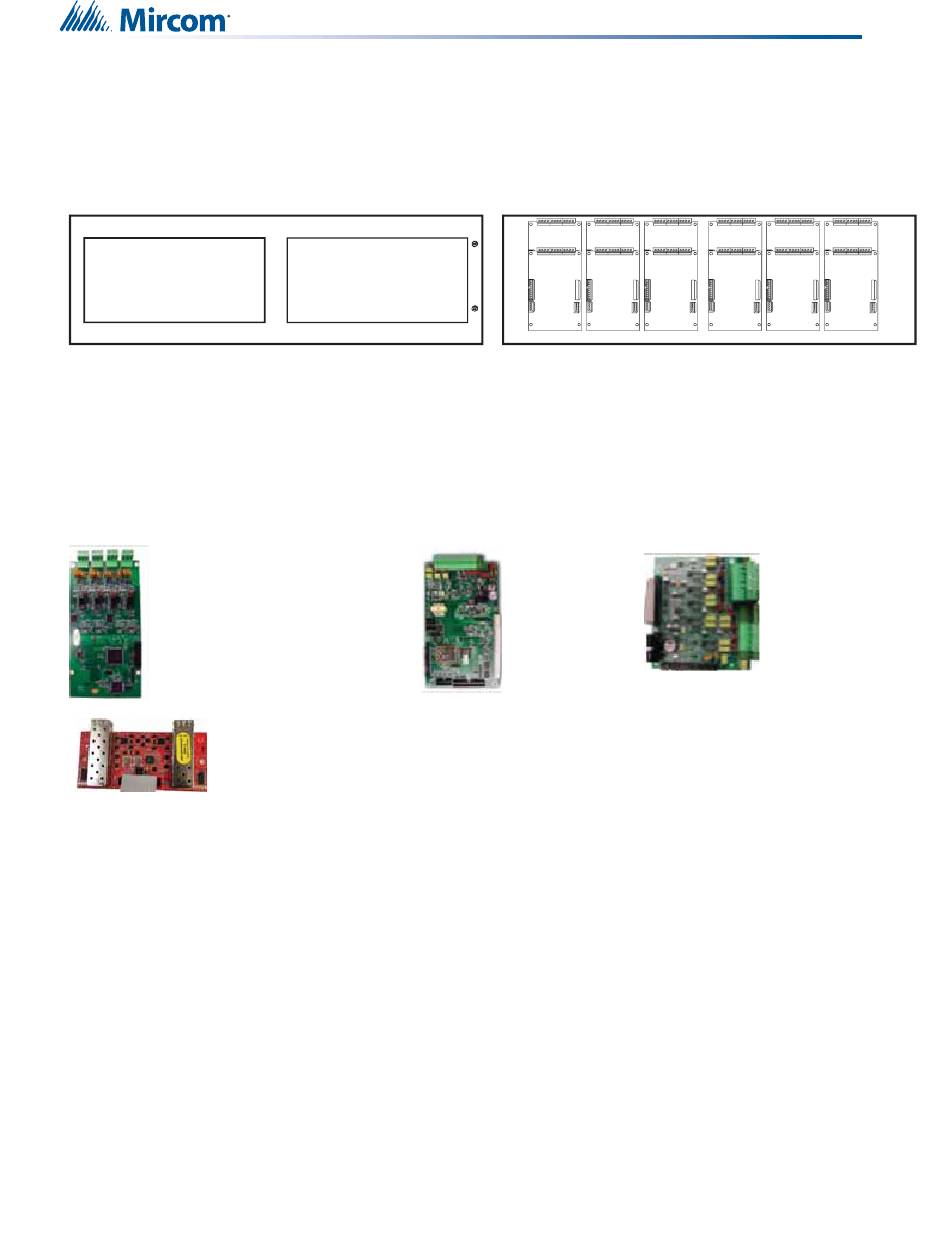

Vue intérieure
Découpe pour le
montage du module
d'affichage
4.6 Modules de contrôleurs de réseau
Le module FNC-2000 Fire Network Controller est monté en position 2 sur la carte principale
FX-4000N. Le module contrôleur de réseau téléphonique TNC-5000 est monté au-dessus
du module contrôleur de réseau audio ANC-4000 et tous deux sont montés sur une plaque
métallique et cette plaque est montée dans un boîtier arrière BB-5008 ou BB-5014 aux
positions marquées de 4 à 9 inclus, voir le dessin précédent du grand châssis.
FNC-2000
Module contrôleur de réseau
Fire
FOM-2000-UM
Module de fibre optique
Se monte sur le module
contrôleur de réseau
incendie FNC-2000
25
Découpe pour le montage
du module d'affichage
Vue de l'intérieur de la boîte arrière
6 5 4
12 11 10
ANC-4000
Module
contrôleur de
réseau audio
3 2 1
9 8 7
TNC-5000
Module contrôleur de
réseau téléphonique
