11.0

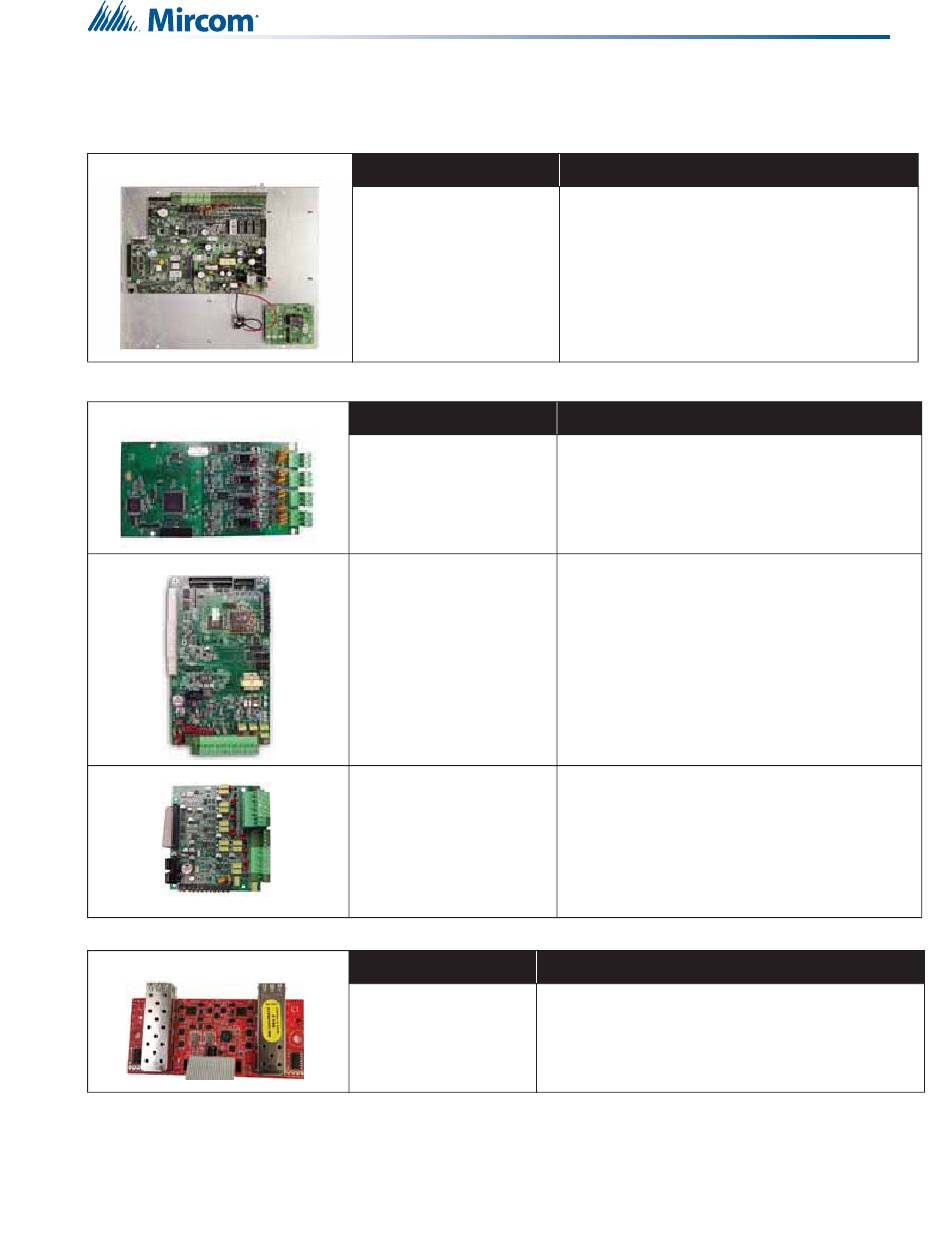

Composants du système pour l'armoire incendie/audio intégrée
11.1 Réseau
11.2 Modules
11.3 Module
d'alarme incendie
Modèle
FX-4000MNS
de contrôleurs
Model
FNC-2000
ANC-4000
TNC-5000
de fibre optique
Modèle
FOM-2000-UM
Description
La carte principale de réseau d'alarme incendie
comprend un SLC et quatre NAC de classe A/B. La
carte principale est montée sur une plaque arrière qui
peut contenir jusqu'à 9 modules additionnels
internes. La carte principale est montée sur une
plaque arrière qui peut contenir jusqu'à 9 modules
additionnels internes. Cette plaque arrière se monte
dans le boîtier BBX-FXMNS.
de réseau
Fournit une capacité de réseau pour le panneau
d'alarme incendie FleX-Net™. Un module est
nécessaire pour un panneau avec nœud de
réseau. Le module FNC-2000 Fire Network
Controller est monté en position 2 sur la carte
principale du FX-4000MNS.
Module de contrôleur de réseau audio. Le
module ANC-4000 Audio Network Controller
est monté sur une plaque métallique (fournie
avec le FX-4000MNS), puis la plaque est
montée dans le boîtier arrière BBX-FXMNS en
position 1 du rack à cartes QMB-5000N.
Module de contrôleur de réseau téléphonique. Le
module contrôleur de réseau téléphonique
TNC-5000 est monté sous le module contrôleur de
réseau audio ANC-4000 et les deux sont montés
sur une plaque métallique, puis la plaque est
montée dans la boîte d'encastrement BBX-FXMNS
en position 1 du rack à cartes QMB-5000N.
Module de fibre optique (en option)
Se connecte au module contrôleur de réseau
d'alarme incendie FNC-2000 et permet le
câblage par fibre optique.
Description
Description
