2.1 Modules de contrôleurs de réseau
7

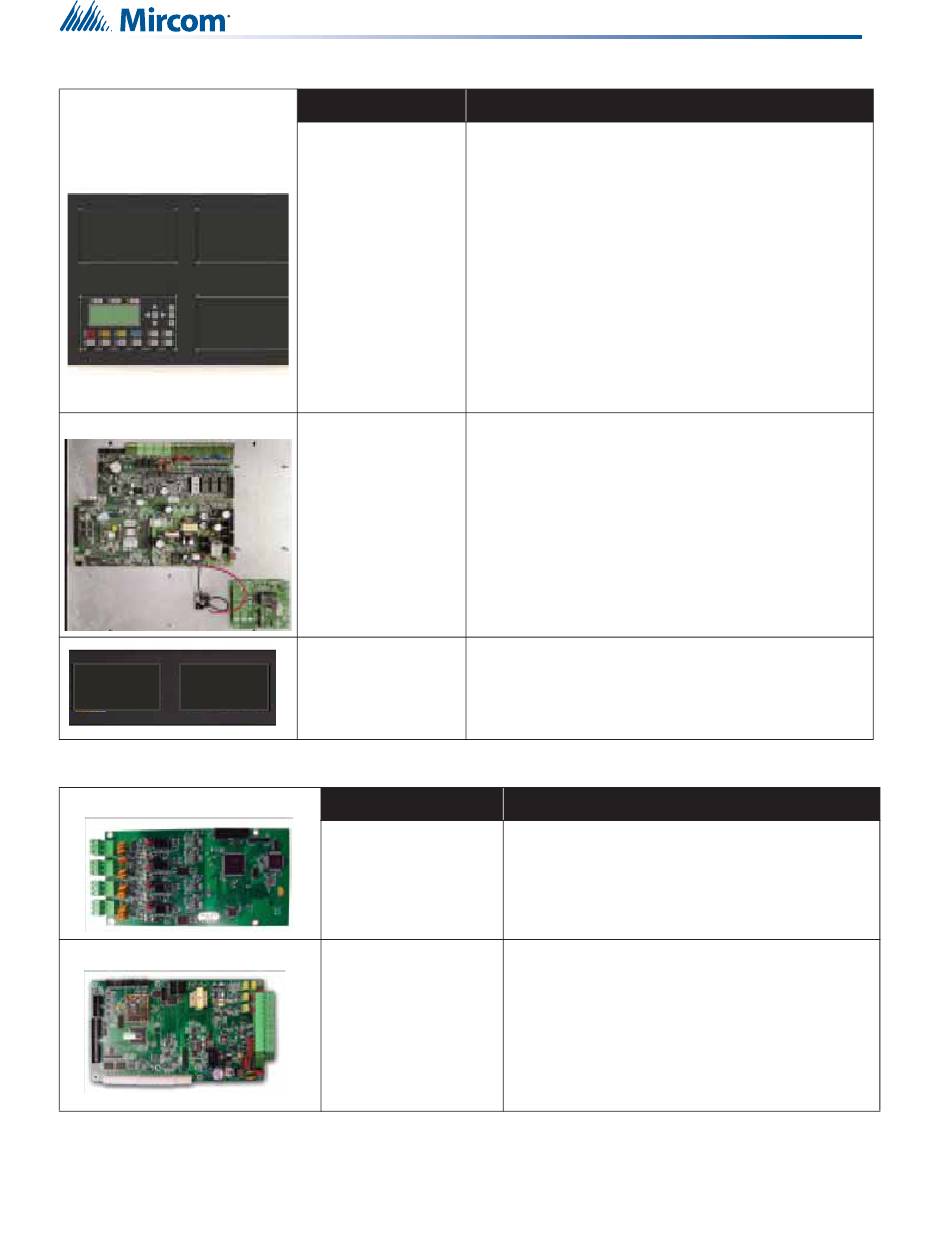

Modèle Description
Grand châssis principal de 12 ampères. Ce grand châssis
principal fournit quatre NAC de classe A ou B (1,7 ampère
chacun) et une alimentation de 12 ampères qui charge des
batteries de 17 à 65 AH. Le FX-4009-12N supporte le module
contrôleur de réseau FNC-2000 et 2 modules additionnels sur
la carte principale, plus un espace supplémentaire dans le
châssis pour 6 cartes additionnelles et 3 modules
annonciateurs ou programmables. Ce châssis se monte dans
FX-4009-12N
le boîtier noir BB-5008 ou BB-5014 avec porte noire ou dans
le boîtier noir BB-5008R avec porte rouge.
Montré ici avec un écran LCD DSPL-420DS de 4 lignes par
20 caractères.
Ce modèle ne prend pas en charge l'audio en réseau.
Il se compose d'une plaque arrière qui se monte
dans le boîtier BBX-FXMNS, d'une carte de
FX-4000MNS
commande d'alarme incendie FX-4000N et d'une
carte de déconnexion de la batterie.
Châssis d'extension à utiliser avec le FX-4009-12N. Il
offre un espace pour 12 modules additionnels et deux
ECX-0012
modules d'affichage. Ce châssis se monte dans la boîte
d'encastrement BB-5008(R) ou BB-5014.
Modèle
FNC-2000
ANC-4000
Description
Fournit une capacité réseau pour le panneau
d'alarme incendie FX-4000N. Un module est
nécessaire pour un panneau avec nœud de réseau.
Le module FNC-2000 Fire Network Controller est
monté en position 2 sur la carte principale du
FX-4000N.
Module de contrôleur de réseau audio. Le
module contrôleur de réseau audio ANC-4000
est monté sur une plaque métallique (fournie
avec le FX-4009-12N), puis la plaque est
montée dans une boîte d'encastrement
BB-5008 ou BB-5014 aux positions marquées
de 4 à 9 inclus. Le montage recommandé de la
plaque est latéral, avec les DEL en haut.
