3.3 Emplacements de montage des modules
Les châssis principaux FX-4003-12N ou FX-4017-12N sont préassemblés avec une carte
principale d'alarme incendie. Installez les modules additionnels de différents types comme
indiqué dans les diagrammes suivants.
i
Notes:
modules additionnels, il est nécessaire d'ajouter un cavalier de continuité sur le dernier module additionnel d'une chaîne
(voir la section des paramètres du module approprié pour vérifier l'emplacement du cavalier de continuité sur un module
additionnel de circuit particulier). Seul le dernier module additionneur de circuits doit être doté d'un cavalier de continuité ;
tous les autres doivent être laissés sans cavalier.

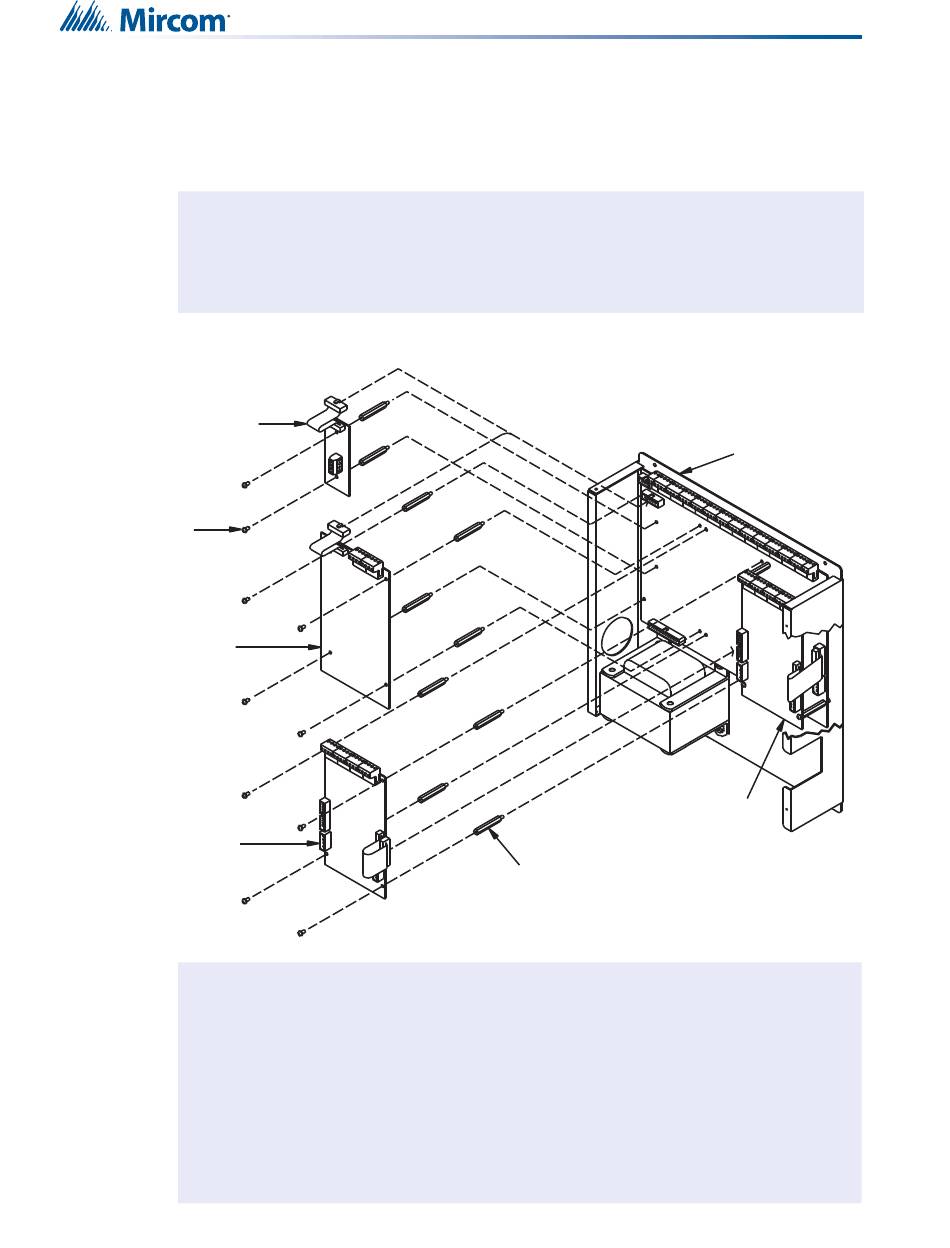

Figure 6 Emplacements de montage des modules Vue n° 1
MODULE DE LIAISON AVEC
LA VILLE PR-300 (VOIR
NOTE 2)
VIS
#6-32 x 1 1/4"
UDACT-300A
MODULE DE
NUMÉROTATION
(VOIR NOTE 2)
FNC-2000 ou AUTRE
ADDITEUR DE CIRCUIT
(VOIR NOTE 3)
i
21
Pour que de nombreux modules additionnels permettent la communication entre le module principal et tous les
1. La plaque frontale n'est pas illustrée.
2. Emplacement réservé au PR-300 ou à l'UDACT-300A.
3. D'autres modules d'addition de circuits peuvent être
inclus :
• FNC-2000
• DM-1008A Module additionneur de circuits de détection
• SGM-1004A Module additionneur de circuit de signal
• RM-1008A Module additionneur de circuit de relais
• Modules additionneurs à quadruple boucle ALCN-960MISO
et ALCN-960D
• Modules additionneurs à quadruple boucle ALCN-4792MISO
et ALCN-792D
CHASSIS PRINCIPAL MODÈLE :
AUTRE CIRCUIT
MODULE
ADDITIONNEUR
(VOIR NOTE 3)
#6-32 x 1 1/2"
M/F HEX
SPACER
FX-40XX-12N
(VOIR NOTE 1)
