QMP-5101N Module de contrôle de radiomessagerie
du maître du réseau
Le module de contrôle de radiomessagerie QMP-5101N se monte dans les boîtes
d'encastrement BB-5008 et BB-5014.
Le module de commande de radiomessagerie maître de réseau QMP-5101N se connecte
par un câble plat au premier panneau de sélection de zones QAZT-5348DS ou
QAZT-5302DS et au module d'affichage précédent. Il dispose également de bornes de
câblage pour la connexion au module contrôleur de réseau audio ANC-4000 dans l'armoire.

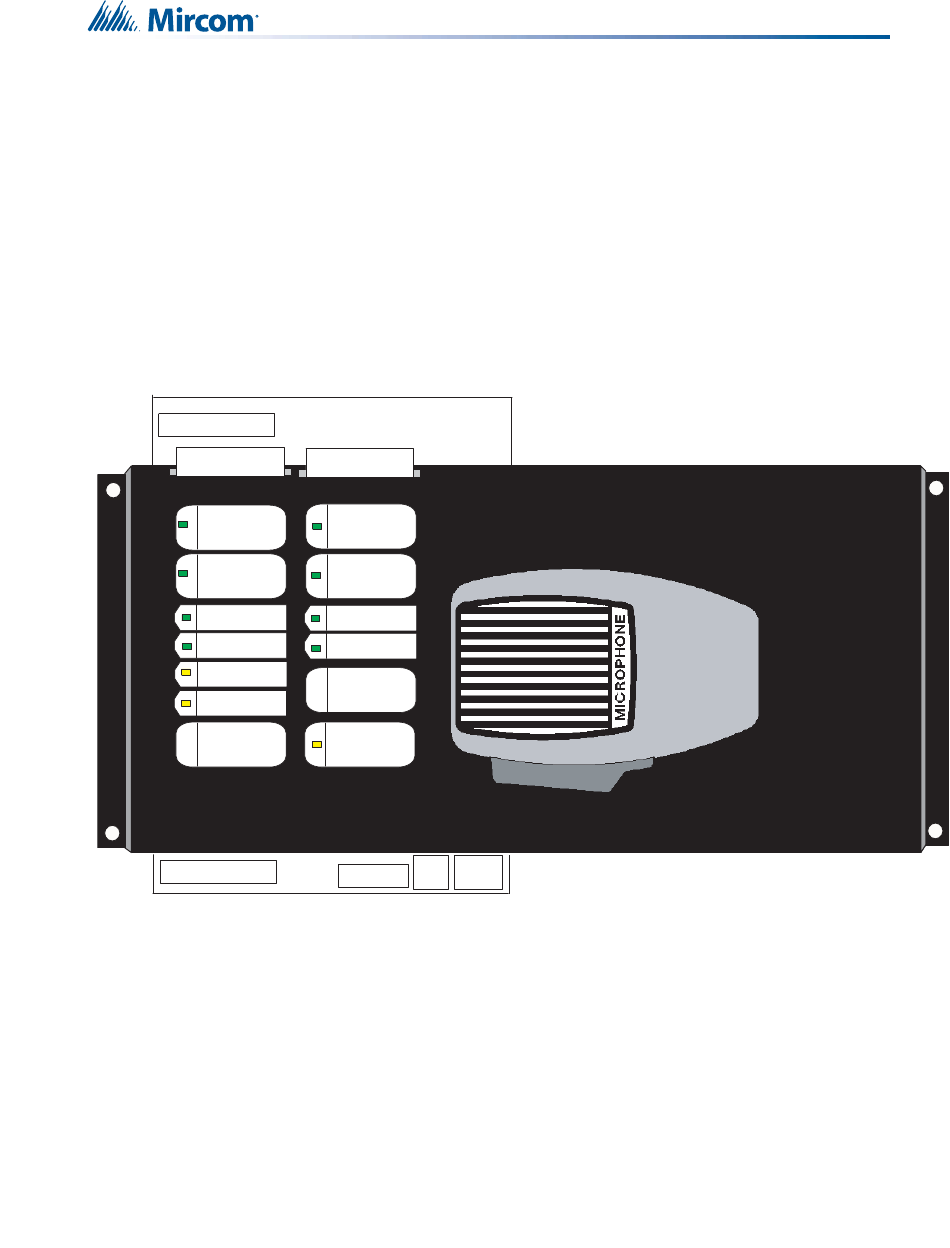

Les étiquettes coulissantes NP-6659 sont placées de manière à ce que les boutons-
poussoirs et les DEL soient étiquetés comme le montre la figure 71.
Figure 71
NP-6659
PAGE DES
GARDIENS
TOUS LES
APPELS
MIC.
ACTIF
PRÉ-TON
ACTIF
PROBLÈME
D'AMPLIFICATEUR
TROUBLE DE
MIC
ANNULER
PAGE
Connecter le câble plat de P1 (IN) au module d'affichage précédent. Connecter P2 (OUT)
au panneau de sélection de zones QAZT-5348DS ou QAZT-5302DS ou au module
d'affichage suivant. Câblez les bornes positives et négatives et les bornes positives,
négatives et de blindage du MIC du microphone aux bornes correspondantes du module de
contrôleur de réseau audio ANC-4000.
QMP-5101N Module de contrôle de radiomessagerie du maître du réseau
SORTIE
NP-6659
PAGE POUR
L'EVAC
PAGE
D'ALERTE
A.C. ACTIVÉ
PAGE
PRÊTE
TOUS LES
APPELS MINUS
TEST DE
LAMPE
ENTRÉE
