Mircom FlexNet FX-4000 Manuel D'installation Et D'utilisation page 118

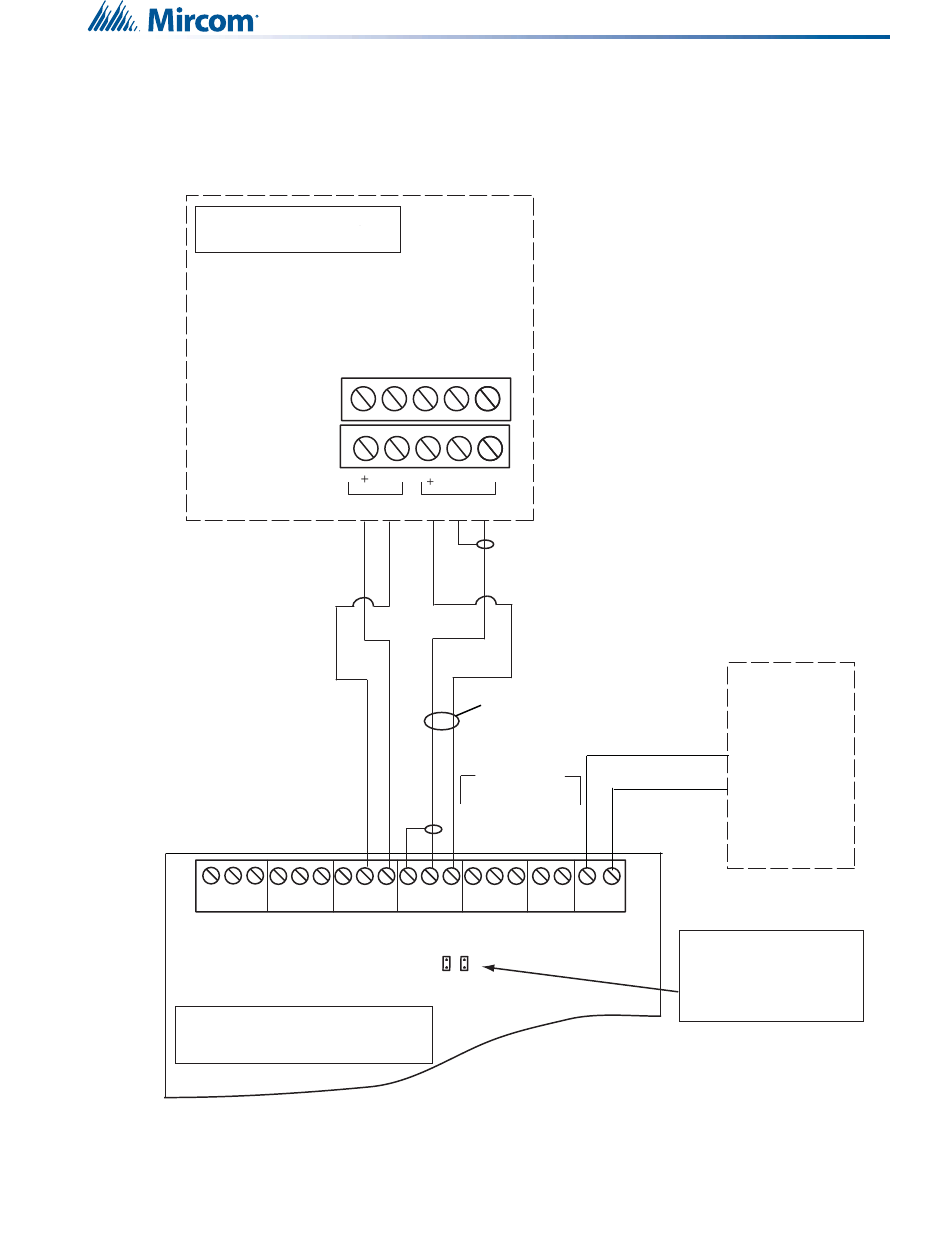

QMP-5101NV/N Câblage de radiomessagerie en réseau
28.0
Figure 73
QMP-5101N/V
radiomessagerie
réseau
Câbler le bus de
radiomessagerie à tous les
autres modules de
contrôleur de réseau audio
ANC-4000, de la sortie à
l'entrée.
SORTIE ENTRÉE
S - +
BUS DE PAGING
ANC-4000 Module
contrôleur de réseau audio
QMP-5101NV/N Network Master Paging Control Module - Câblage du module
de contrôle du réseau audio ANC-4000
Module de
maître du
Le microphone principal
et le bouton "push to
talk" sont câblés par
l'usine à ces bornes.
-
S
MIC
PTT
S - + L - + S - +
PTT
MIC
JW8
-
CÂBLE TORSADÉ
À PAIRES
BLINDÉES
NON UTILISÉ
G.A.
RS-485 ENTRÉE
- + - +
S - +
Entrée
d'alimentation à
distance
JW7
Cette connexion à
l'alimentation auxiliaire
est nécessaire lorsque
l'ANC-4000 est monté
sur une carte d'alarme
incendie FX-4009-12N.
FleX-Net
Alarme
-
d'Incendie
Aux.
+
Alimentation
(24V DC régulé
1.7 A max)
Les cavaliers JW7 et
JW8 sont normalement
installés (court-
circuités).
115
