POUR CONFIGURER LE PANNEAU D'ALARME INCENDIE, UTILISEZ LE
CONNECTEUR RS-485 P4 DU DERNIER MODULE DE CONTRÔLE DE BOUCLE
ADDER INSTALLE OU, S'IL N'EST PAS PRESENT, P3 DU MODULE PRINCIPAL
D'ALARME INCENDIE FleX-Net™.

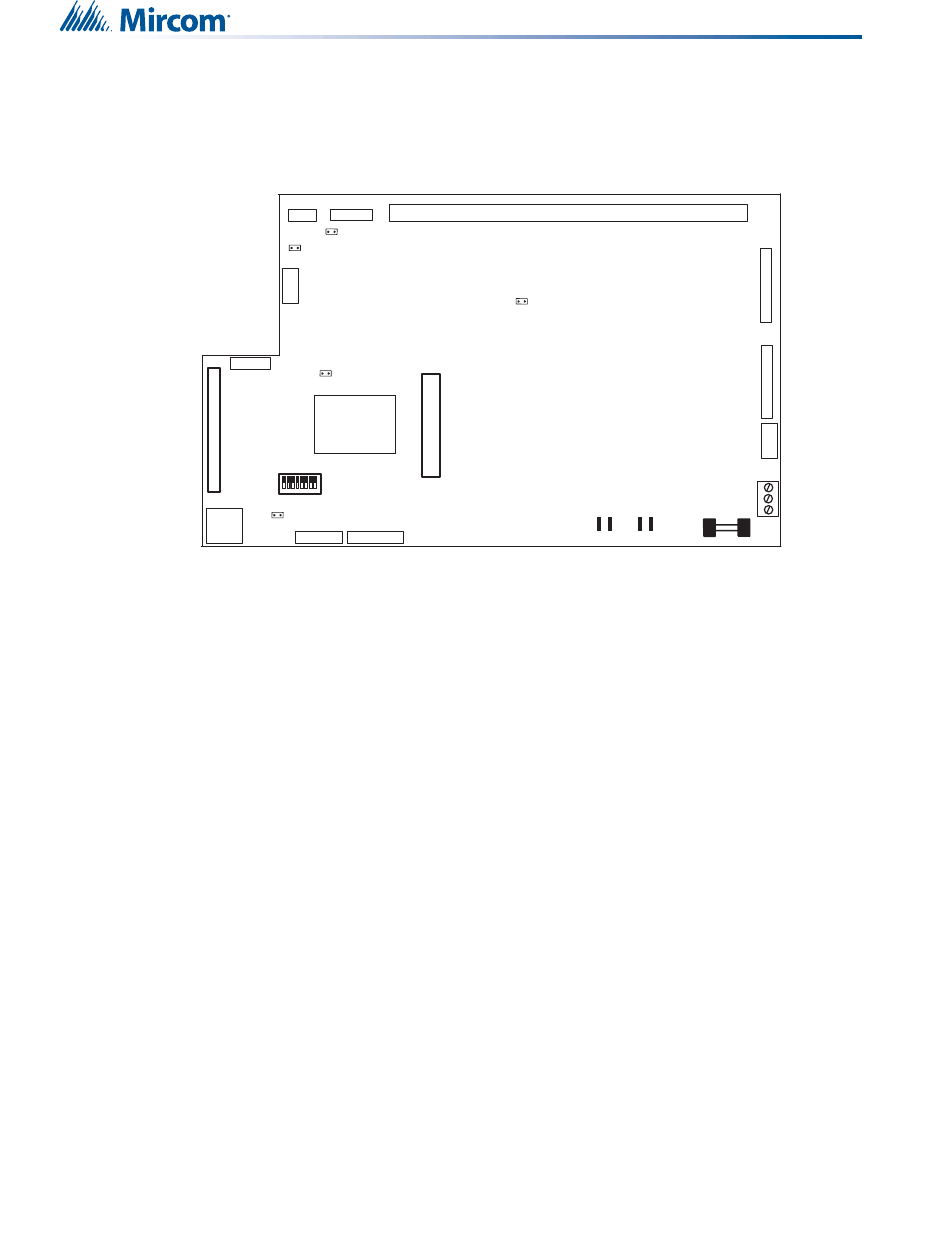

Figure 8
Module principal d'alarme incendie (châssis principal MD-871A version "N")
P14
P7
Réglage de l'adresse du nœud du commutateur DIP SW2 sur le module principal d'alarme
incendie.
Se reporter à l'annexe C pour le réglage de l'adresse du nœud. Les adresses disponibles
vont de 1 à 63. Le commutateur DIP SW2-1 est le chiffre le moins significatif.
29
P4
P3
JW1
JW5
P16
TABLEAU PRINCIPAL D'ALARME INCENDIE
JW4
P9
SW2
ACTIVÉ
1
8
JW2
J1
P15
TERMINAUX DE CÂBLAGE DE TERRAIN
JW6
P19
P2 P1
P10 P11
+ BR -
P5
P6
P8
NAC PWR
+BAT -
F1
