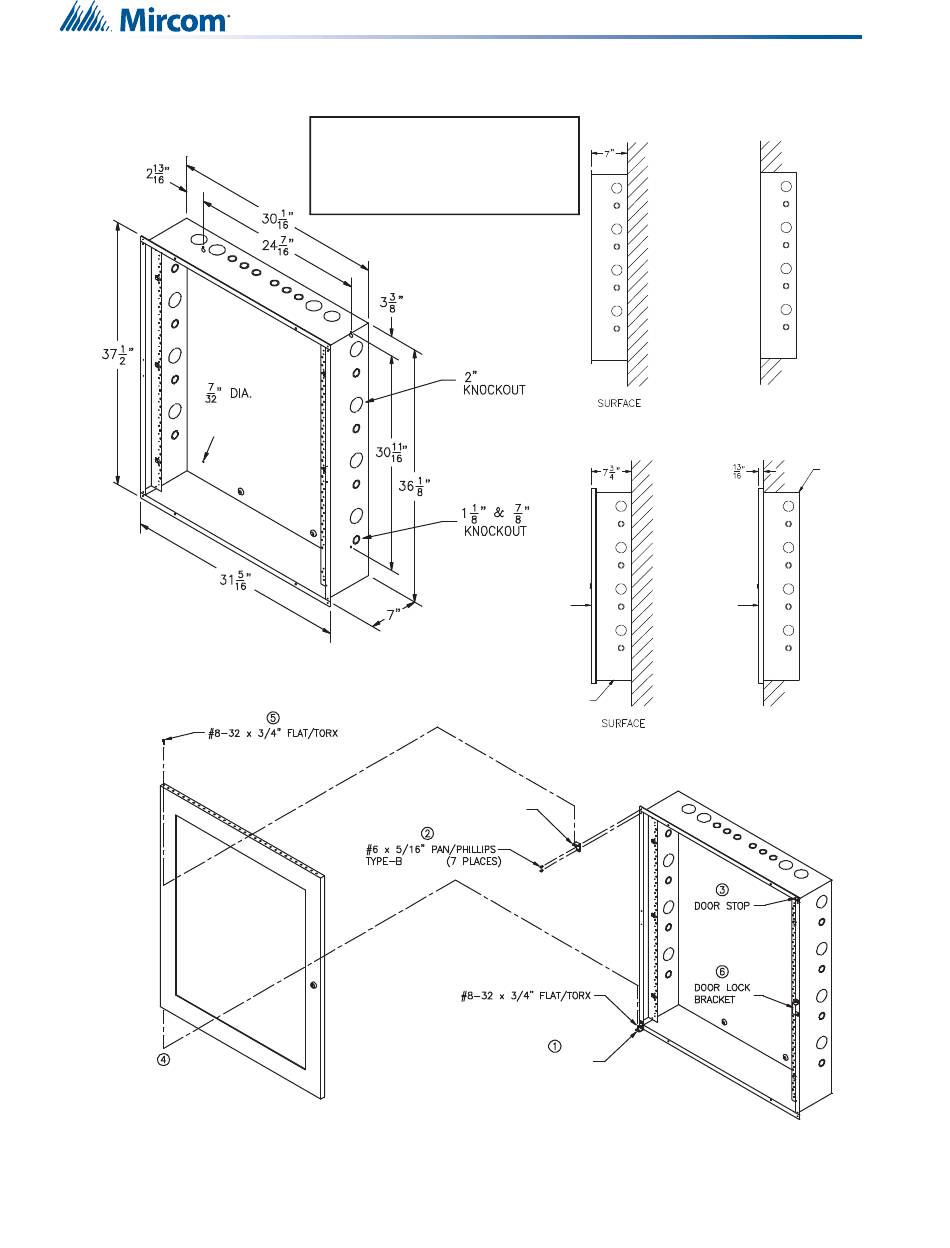

Figure 3
Instructions d'installation et dimensions du boîtier BB-5008
BB-5008 Boîte arrière
TROUS DE FIXATION
DOX-5008M Porte métallique
VIS DE MACHINE
GUIDER LE TROU
INFÉRIEUR VERS LA VIS
TORX DE LA CHARNIÈRE
INFÉRIEURE
PORTE
17
Matériau : Acier laminé à froid
Épaisseur de 16GA (0.059") pour la boîte
arrière
Épaisseur de 14GA (0.075") pour la porte
Finition : Peint à l'exception des charnière
SINGLE
BOÎTE D'ENCASTREMENT
CHARNIÈRE SUPÉRIEURE
VIS
VIS DE MACHINE
CHARNIÈRE INFÉRIEURE
Boîte Arrière
MUR
(VUE LATÉRALE)
Boîte d'encastrement avec porte DOX-5008M
PORTE
PORTE
MUR
(VUE LATÉRALE)
BOÎTE D'ENCASTREMENT
MUR
AFFLEURANT
(VUE LATÉRALE)
BOÎTE
D'ENCASTREMENT
MUR
AFFLEURANT
(VUE LATÉRALE)
