5.10
Module

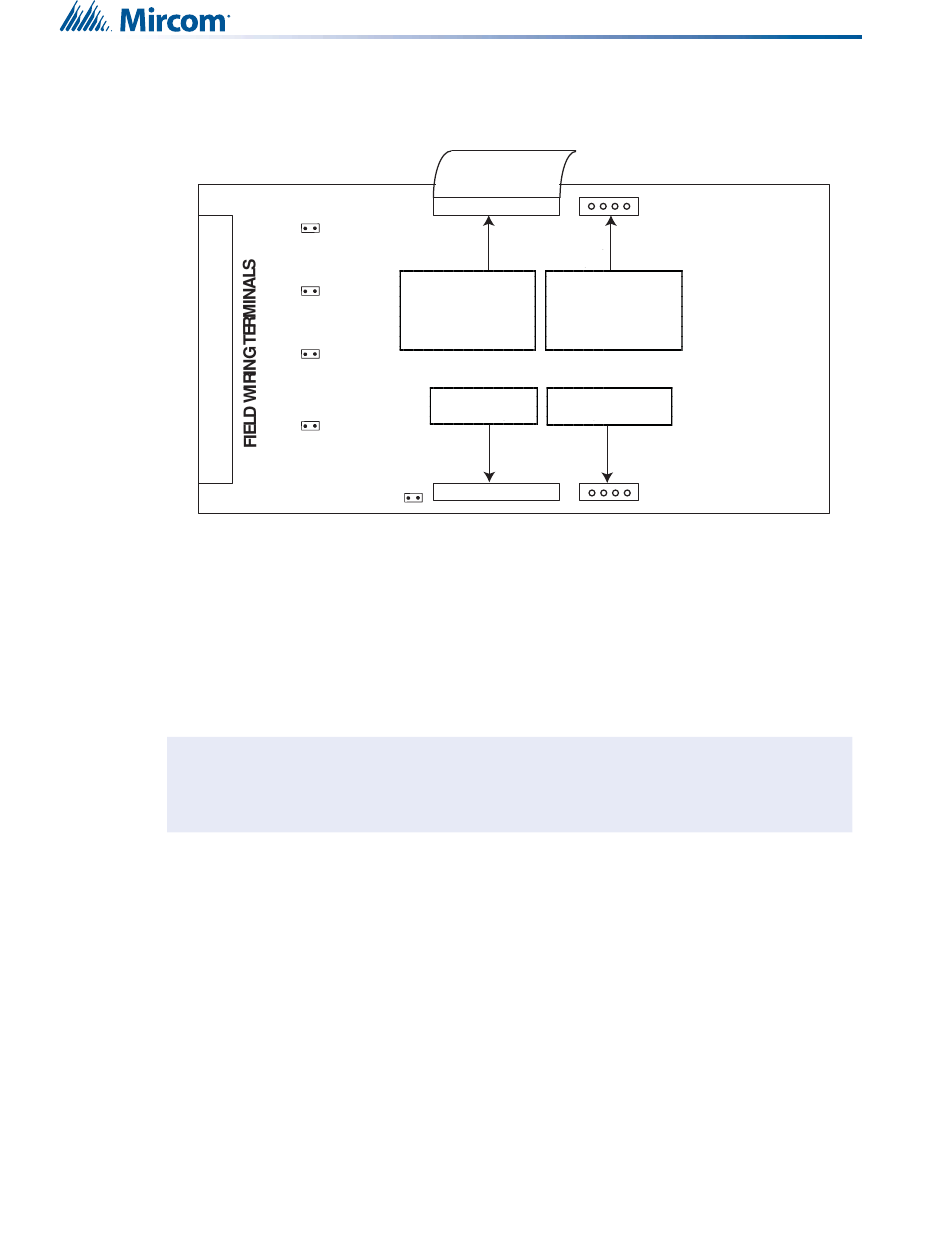

Figure 19
JW1 : Installer le cavalier pour le fonctionnement en classe A des circuits d'initiation 1 et 2.
JW2 : Installer le cavalier pour le fonctionnement en classe A des circuits d'initiation 3 et 4.
JW3 : Installer un cavalier pour le fonctionnement en classe A des circuits d'initiation 5 et 6.
JW4 : Installer un cavalier pour le fonctionnement en classe A des circuits d'initiation 7 et 8.
JW5 : Retirer le cavalier de continuité si d'autres modules additionnels sont installés.
i
Note: Pour un fonctionnement en classe A, le FX-4000N doit être configuré en classe A via le
programme de configuration.
39
additionneur
de
Module additionneur de détection à fil (DM-1008A)
P2
JW4
Câble de données vers P6 ou
JW3
P5 du module principal
d'alarme incendie ou vers P13
ou P12 du module de
commande de boucle câblée
ou du module additionnel
précédent.
JW2
Connecteur de données
pour le module additionneur
suivant
JW1
P1
JW5
détection
par
fil
Connecteur d'alimentation vers
P8 du module principal d'alarme
incendie, ou vers P2 du module
de commande de boucle câblée,
ou vers le module d'addition
précédent.
Connecteur d'alimentation
pour le module additionneur
suivant
(DM-1008A)
P4
P3
