F RA NÇA IS
56
Q. DOSSIER

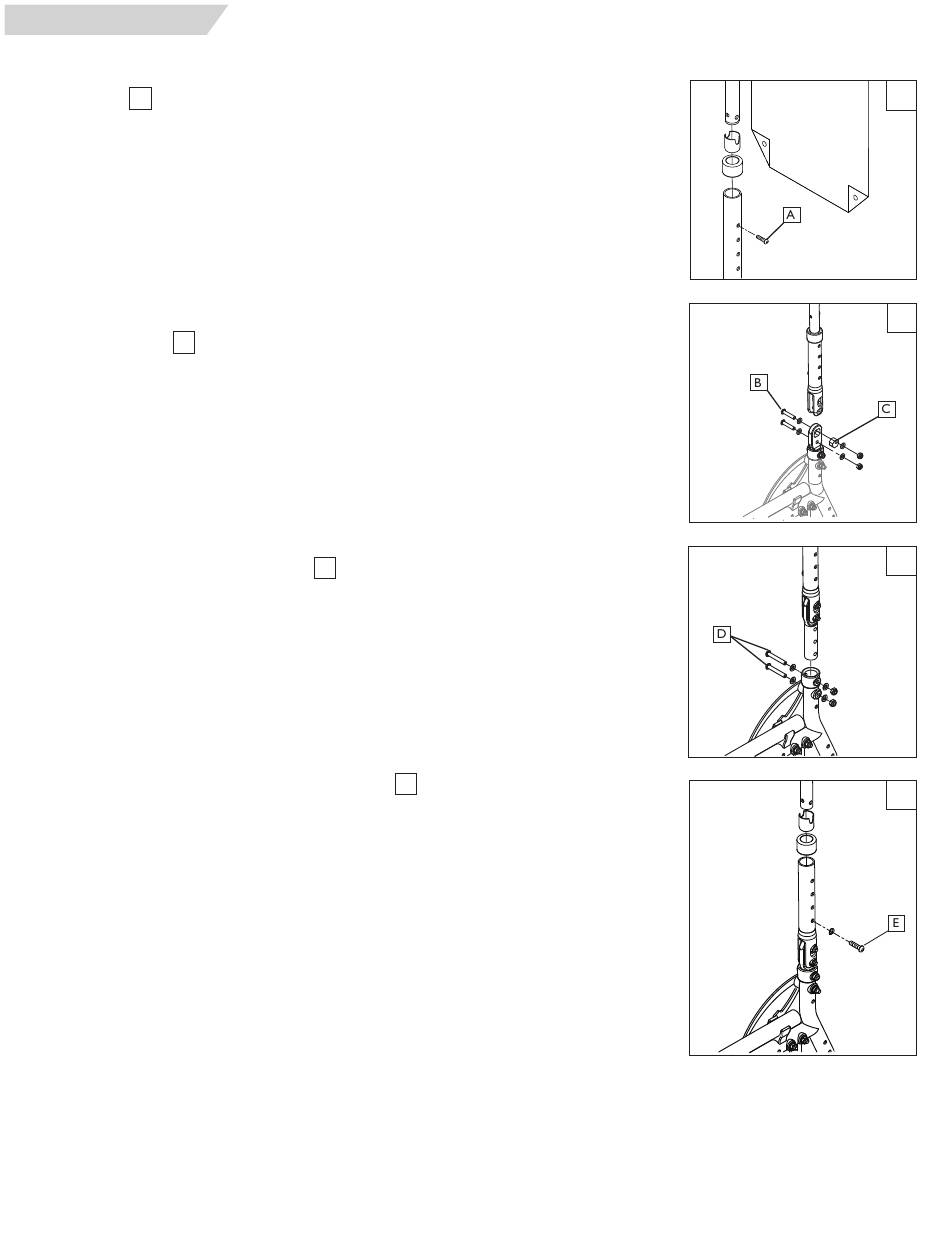

1. Réglage de la hauteur
a. a. Retirez le garnissage de dossier de l'armature.
b. Vous verrez le tube de dossier qui est inséré dans l'armature comme un télescope et est maintenu en
place avec une vis (A) sur le côté de l'armature.
c. Vous verrez également des orifices espacés de 1 pouce disponibles pour le réglage de la hauteur
d. Retirez les deux boulons du dossier des tubes à l'arrière de l'armature.
e. Une fois la hauteur convenable choisie, insérez le boulon à travers le tube de l'armature et du dossier.
f. Remettez la garniture du dossier en place en la glissant sur les tubes ce celui-ci.
REMARQUE–Utilisez un couple de serrage de 144 pouces-livres pour ajuster le dossier.
R. DOSSIER À ANGLE RÉGLABLE (En Option)
57
1. Réglage de l'angle
a. Desserrez les vis à tête ronde (B) jusqu'à ce que la rondelle excentrique (décalée) (C) bouge librement.
b. Ajustez le dossier à l'angle souhaité, tout en alignant la rondelle excentrique (décalée) sur la fente.
c. Resserrez les vis à tête ronde.
d. Répétez ces étapes du côté opposé.
2. Réglage de la hauteur du point de pivot
a. Retirez la vis à tête ronde (D) de l'armature.
b. Ajustez le dossier jusqu'à atteindre la hauteur souhaitée du point de pivot.
c. Replacez et vissez la vis à tête ronde.
d. Répétez ces étapes du côté opposé.
3. Ajustement de la hauteur du dossier à angle réglable
a. Retirez la vis à tête ronde (E).
b. Ajustez le tube du dossier à la hauteur souhaitée.
c. Replacez et vissez la vis à tête ronde.
d. Répétez ces étapes du côté opposé.
REMARQUE–Utilisez un couple de serrage de 144 pouces-livres pour ajuster le dossier.
