8.2.1 Râteau
La hauteur du Râteau par rapport au pindeck ainsi que la quantité de jeu disponible vers
la Face Arrière sont indispensable au bon fonctionnement du mécanisme du Râteau.
Hauteur
Si le Râteau est trop haut par rapport au pindeck, la barre du Râteau pourrait déplacer
les quilles dans les rigoles et les pousser hors de la machine et sur les pistes, d'où elles
devront être retirées manuellement. De même, lors d'un cycle de première boule, la
barre du Râteau pourrait toucher la quille #1 suspendue dans les doigts de la cellule de
remplacement lors du balayage des quilles tombées sur la zone pindeck.
Si le Râteau est trop bas par rapport au pindeck et que la barre du Râteau touche une
quelconque partie du pindeck ou de la rigole, une usure prématurée apparaîtra sur les
parties concernées. Une traction sur le Râteau entraînera une usure de tous les embouts
de bielles et le fonctionnement de tout le mécanisme deviendra irrégulier.
Longueur de jeu
La distance parcourue par la barre du Râteau en direction de l'arrière du pindeck est
également très importante.
Si le Râteau ne va pas assez loin, les quilles près de fond du pindeck peuvent ne pas
être balayées et empêcheraient les Table de replacer correctement les quilles. Des
dommages peuvent en résulter pour la Table et ses composantes.
Si le Râteau va trop en arrière, une quille peu se coincer entre la rigole et la partie
arrondie de la barre de Râteau. Cela peut occasionner des ruptures des biellettes
d'entraînement sur le mécanisme du Râteau. De plus, cela peut engendrer une tension
supplémentaire sur toutes les parties mobiles du mécanisme du fait de la plus grande
distance parcourue dans le même temps (1 révolution du moteur de Râteau).
L'augmentation de la vitesse du Râteau rend le mouvement irrégulier, causant une usure
excessive de tout le mécanisme.
Chapitre 8 – Ajustements techniques
8.2.1.1
Point
ajustements
Puisqu'il y a plusieurs ajustements indépendants à
faire, il est important de définir un point de départ
avant de procéder à d'autres ajustements. Le plus
important est la longueur de la bielle de connexion

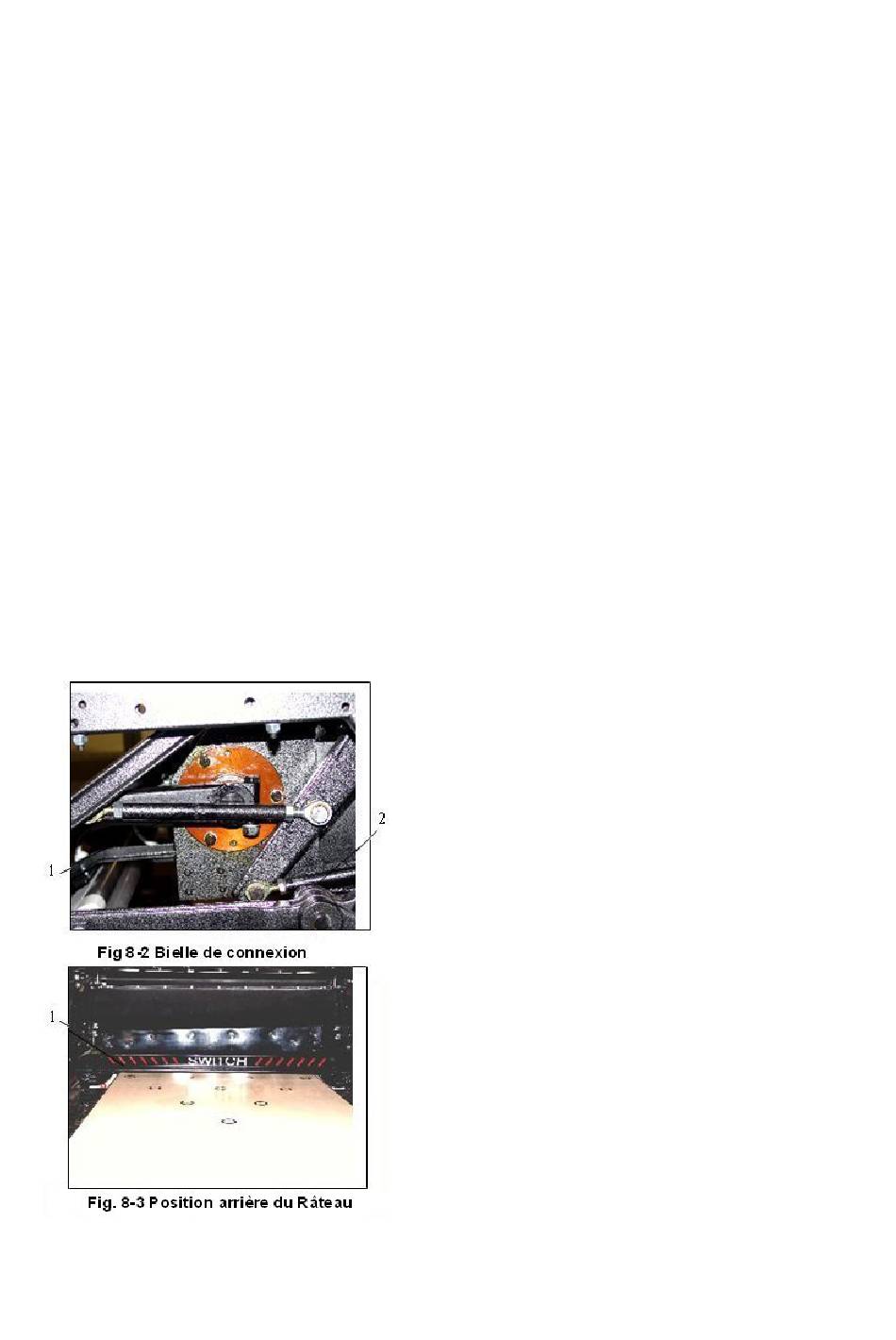

(1 Fig 8-2) qui doit être à 10 3/8'' (264 mm) du
centre au centre.
L'ajustement suivant est la longueur parcourue
vers le pindeck. Le Râteau est amené dans sa
position la plus arrière et doit être ajusté pour
heurter une quille positionnée au point arrière le
plus éloigné où elle peut se trouver. Cela peut être
facilement déterminé en faisant monter le Râteau
jusqu'à ce que l'avant de la barre de Râteau soit
alignée avec l'arrière des emplacements 7-8-9-10
(voir Fig. 8-3). L'ajustement se fait en utilisant les
deux bielles d'ajustement 2 (voir Fig. 8-2). Pour
vérifier l'ajustement, 2 quilles doivent être placées
le plus loin possible derrière les quilles 7 et 10 sur
le pindeck. Le Râteau doit alors être mis en route
pour s'assurer que les quilles soient bien heurtées.
de
départ
page 4/30
