Chapitre 8 – Ajustements techniques
•
Ajuster
le
d'entraînement pour obtenir une
dimension de 78-80mm entre les

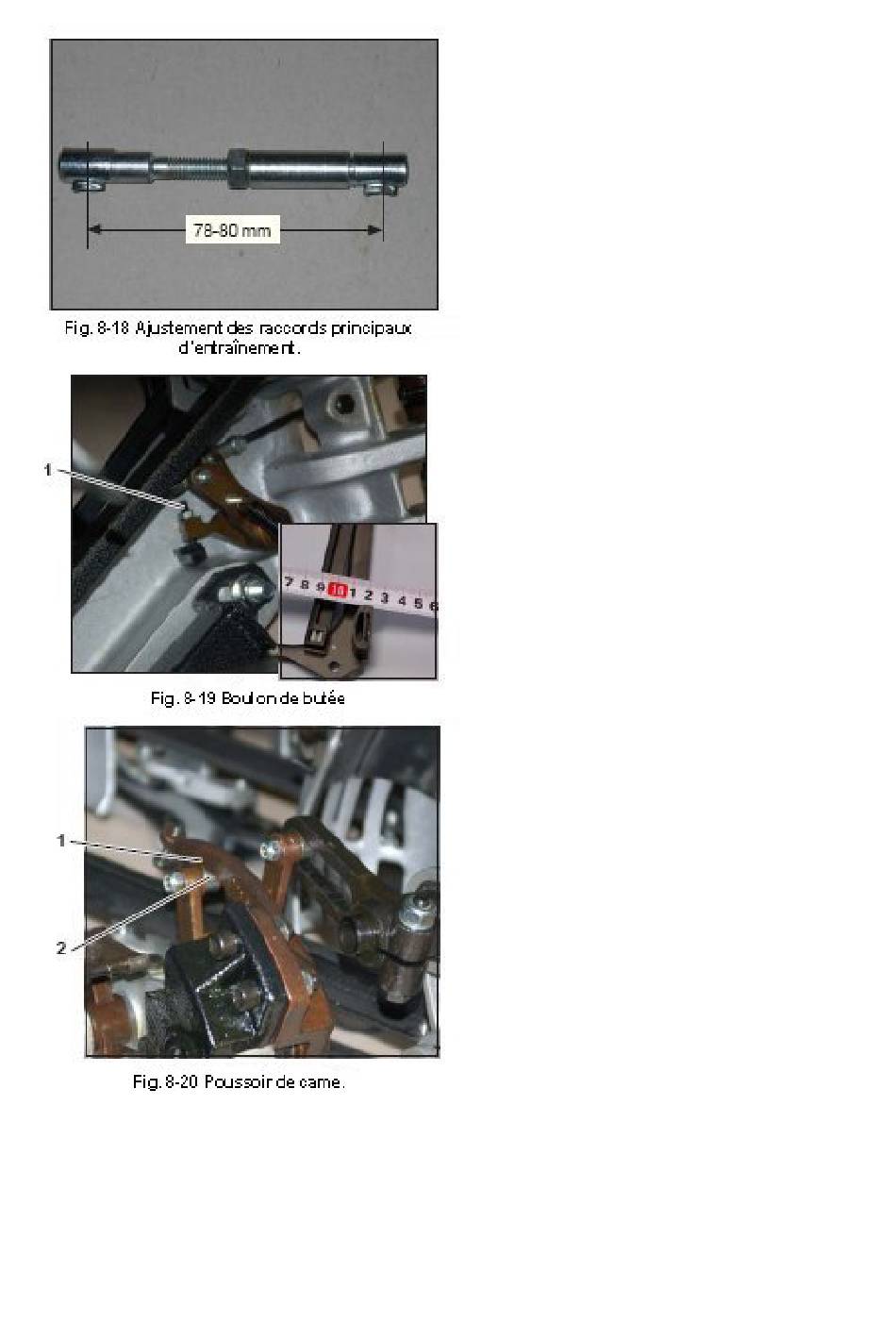

centres des tours. (voir Fig. 8-18).
•
Remplacer le raccord.
•
Ajuster le boulon de butée 1 (Fig.
8-19) sur le levier coudé afin
d'obtenir un jour de 10mm entre les
doigts de replacement et les butées
de débattement de la cellule #7.
Serrer le contre-écrou sur le boulon
de butée.
•
Ajuster
pour
minimum entre la biellette de came
1 (Fig.8-20) et le poussoir de came
2. Ceci peut être fait en changeant
la
longueur
connexion 1 (Fig. 8-16).
•
Ré-attachez toutes les autres 9
cellules de replacement et ajuster
les raccords pour obtenir le même
espacement de 10mm que la
cellule #7. Cela garantira que les
doigts de cellules s'ouvrent et se
ferment uniformément.
•
Ramenez la Table en position zéro
(home) et serrez les contre-écrous
des biellettes de connexion. (Fig. 8-
16)
raccord
principal
obtenir
un
jeu
de
la
bielle
de
page 12/30
