4.6.3 Connexions électriques
Le panneau arrière du Châssis présente un certain nombre de connecteurs (fiches),
chacune reconnaissable à sa couleur, son numéro et sa forme différente.
IMPAIRE renvoie à la machine située à droite en regardant à partir de la Face Arrière.
PAIRE renvoie à la machine située à gauche en regardant à partir de la Face Arrière.
Connecteurs :
CN8 amène le courant aux BUMPERS (option) de deux pistes adjacentes.
CN20 amène le courant au moteur de la roue à quilles (Face Arrière) de la machine
IMPAIRE. Câble BRUN
CN21 amène le courant au moteur de la Table et au système d'éclairage de la machine
IMPAIRE. Câble BLEU
CN22 amène le courant au moteur du Râteau et à la place de l'électroaimant de la
machine IMPAIRE Câble VERT
CN1 connecte la partie gestion de scores de la machine IMPAIRE Bitlane.
CN2 connecte une unité de Masking comprenant les éclairages de 1
éclairages de faute et de strike et également un capteur de sécurité (s'il est installé)
stoppant la machine si quelqu'un s'approche trop de la machinerie.
CN3 connecte les câbles de signaux de la machine IMPAIRE
CN9-CN10-CN11-CN12 fiche de service (à usage futur)
CN23 amène le courant au moteur de l'Accélérateur. Câble JAUNE
CN24 amène le courant au moteur de Retour de Boule
CN27 amène le courant au moteur de la roue à quilles (Face Arrière) de la machine
PAIRE. Câble BRUN
CN26 amène le courant au moteur de la Table et système d'éclairage de la machine
PAIRE. Câble BLEU
CN25 amène le courant au moteur du Râteau et à la place de l'électroaimant de la
machine PAIRE Câble VERT
CN6 connecte la partie gestion de scores de la machine PAIRE Bitlane.
CN5 connecte une unité de Masking comprenant les éclairages de 1
éclairages de faute et de strike et également un capteur de sécurité (s'il est installé)
stoppant la machine si quelqu'un s'approche trop de la machinerie.
CN4 connecte les câbles de signaux de la machine PAIRE
CN7 connecte le panneau déporté.
Chapitre 4 – Installation

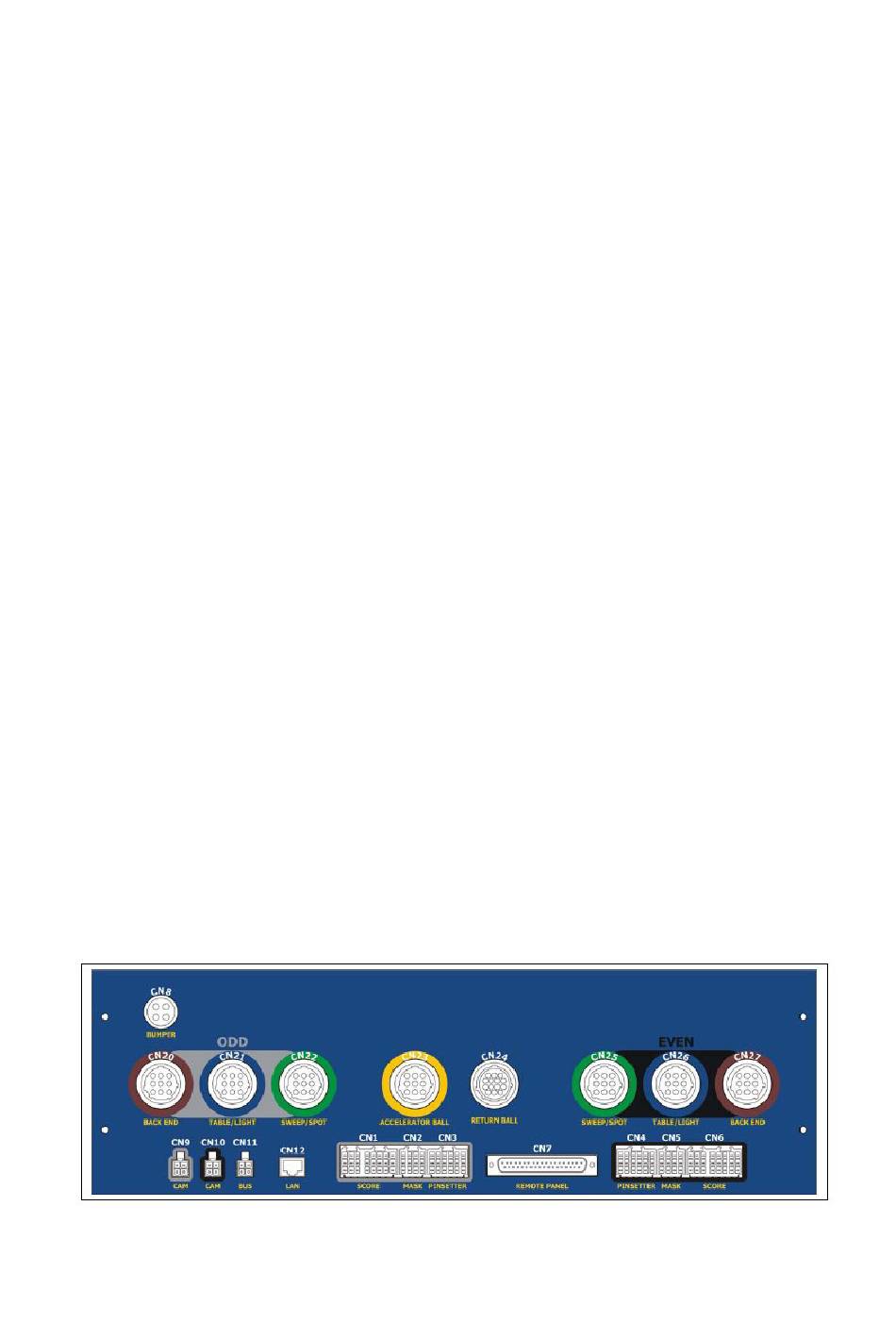

Fig. 4-17 Panneau de connecteurs
ère
ème
et 2
boule, les
ère
ème
et 2
boule, les
page 16/16
