8.2.2.1 Ajustements de placement
Chapitre 8 – Ajustements techniques
Lorsque la Table a été centrée comme vu ci-
dessus, les ajustements suivants à effectuer
concernent
le
mécanisme
permettant de placer les quilles au bon endroit.
Le premier de cette série est à effecteur
lorsque le bas de la Table est à 15cm du

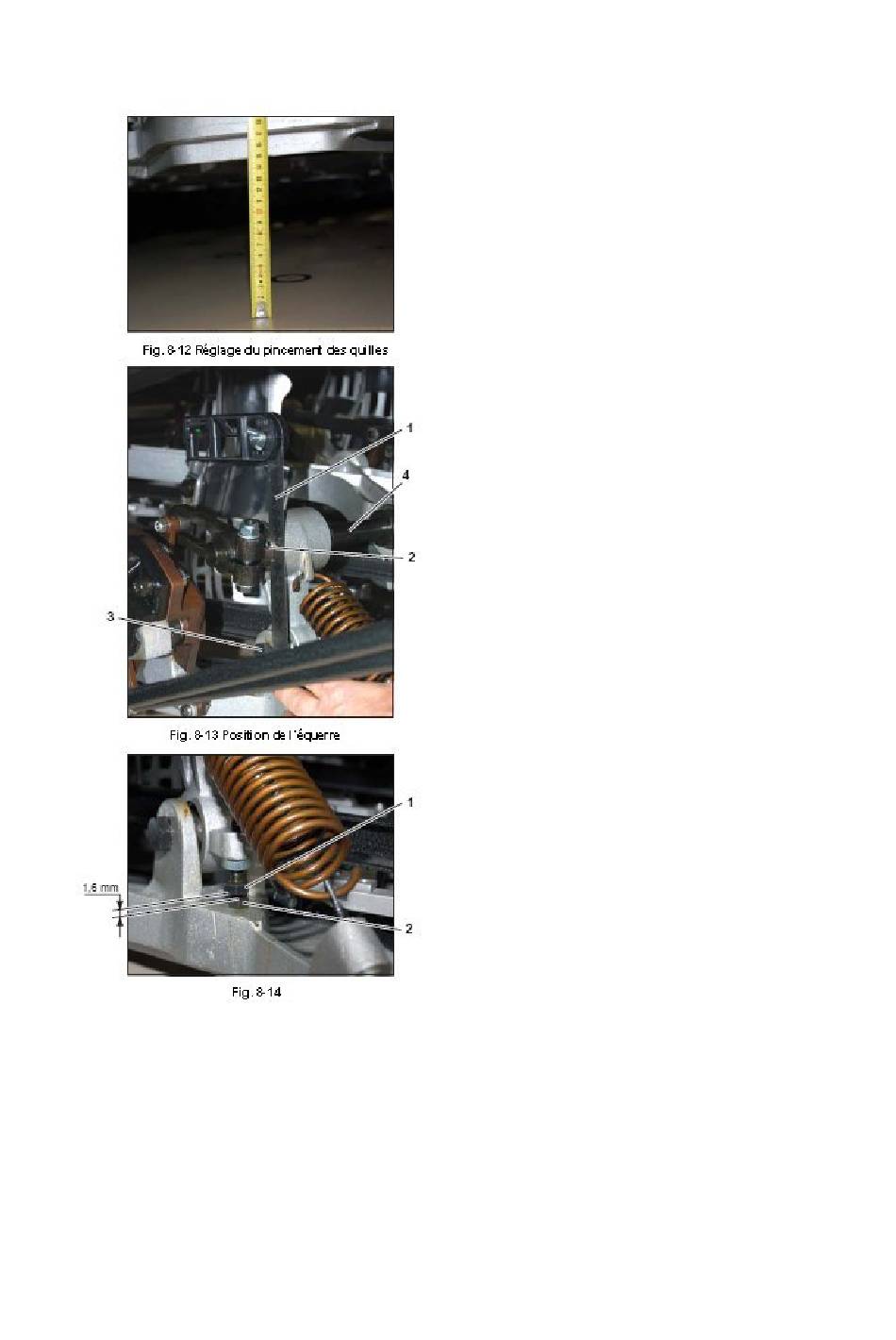

pindeck en mode « placement » (voir Fig. 8-12)
La vis sans tête de la bague de blocage est
desserrée et la bague est mise à l'écart du pied
de la Table pour laisser assez d'espace pour
placer une équerre combinée 1 entre le boulon
3 et l'arbre 4 comme montré sur la Fig. 8-13.
L'écrou d'ajustement 1-2 Fig. 8-14 doit être
tourné jusqu'à ce que le niveau montre une
demi-bulle allant vers l'arrière du pindeck. Cela
porte le nom de Réglage du « pincement de
quille ».
Serrez bien le contre écrou sur la vis de
réglage avant de procéder à l'opération.
de
la
Table
page 9/30
