La deuxième Face Arrière d'une paire de pistes peut
maintenant être placé et mis à niveau de la même
manière que la première. Il est impératif que les deux
Faces Arrières adjacentes partageant la même SBH
soient au même niveau.
Quand les Faces Arrières ont été vissées aux Faces
Avants, il est important de verrouiller les vis à chasser
à l'aide de l'écrou hexagonal fourni afin de s'assurer
que l'alignement ne soit pas modifié par les
vibrations. (Voir 1 Figure 4-8)
4.5.1 Moteurs et supports
sur la Face Arrière
Les supports 1 des moteurs de la Face Arrière
doivent maintenant être mis en place dans les
cadres.
Ces mécanismes sont également latéralisés
gauche droite, faites donc très attention à placer
le mécanisme du bon côté. (Voir Figure 4-9)
Les courroies trapézoïdales 1 peuvent
maintenant être mises en place lorsque les
supports moteurs ont été installés. (Voir
Figure 4-10)
Chapitre 4 – Installation

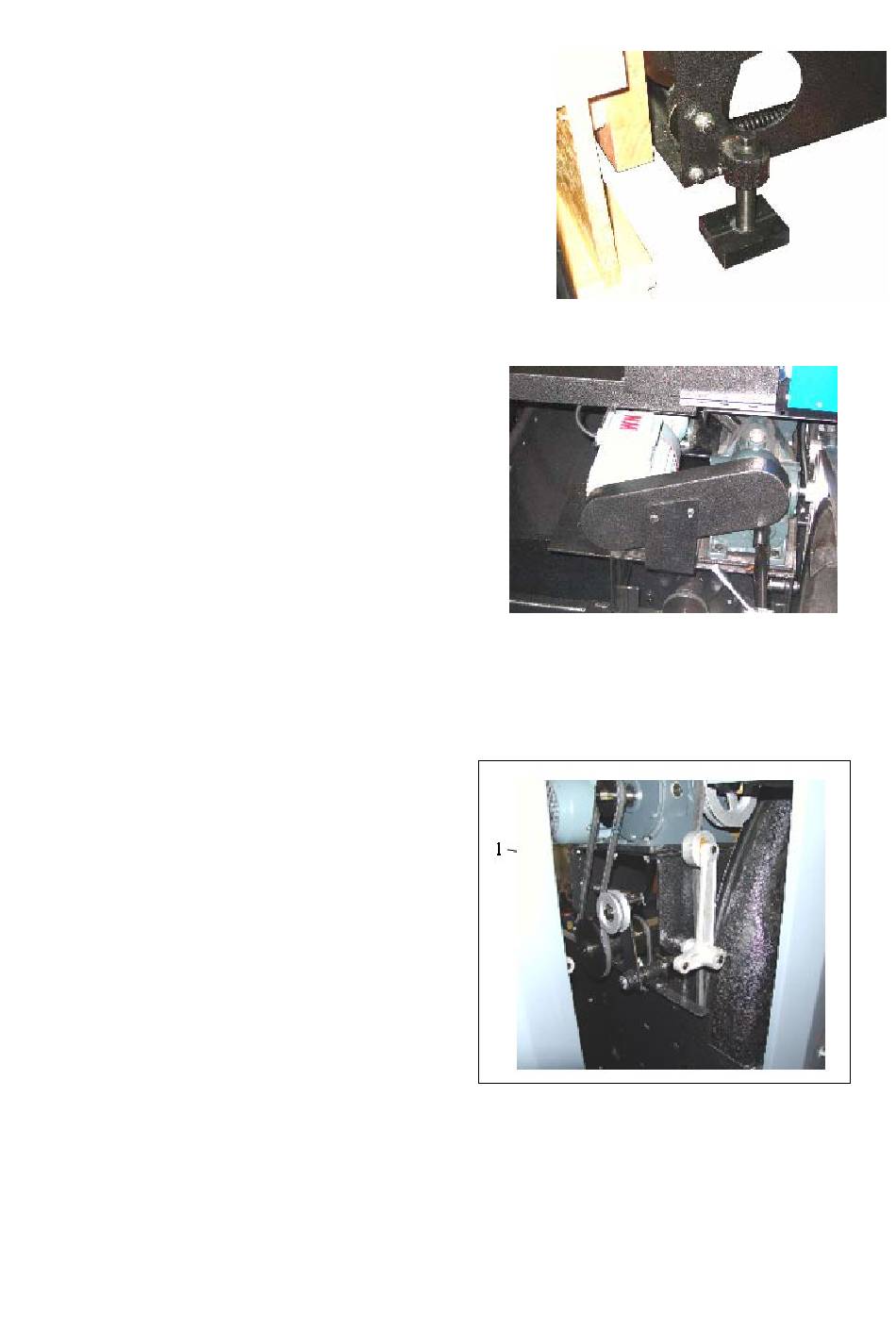

Fig. 4-8 Mise à niveau de la Face Arrière
Fig. 4-9 Moteurs de la Face Arrière
Fig. 4-10 Courroies trapézoïdales
page 10/16
